Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601JK5000 (GRG18V-16C)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

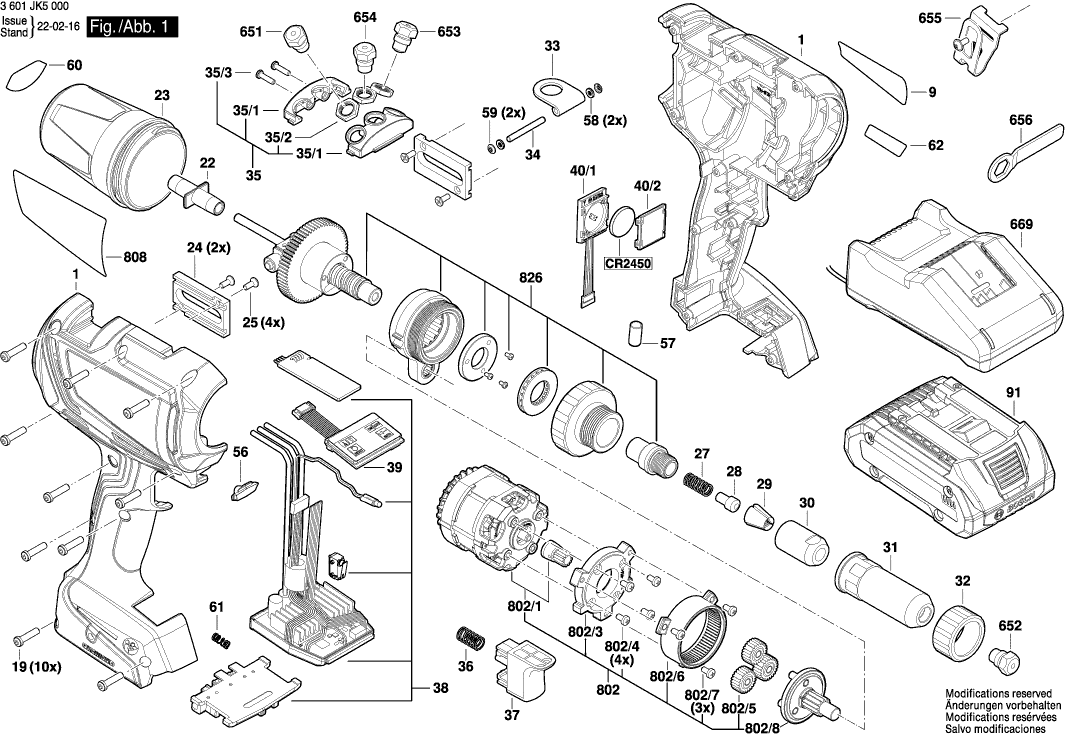

Disegni tecnici di Bosch 3601JK5000 (GRG18V-16C)
Elenco parti di Bosch 3601JK5000 (GRG18V-16C)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia isolante | ||||
| 1 | 1619PB8307 | 18.94 | 23.11 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619PB8321 | 2.40 | 2.93 | |
| Vite a testa cilindrica | ||||
| 19 | 1619PB8322 | 1.49 | 1.82 | |
| Perno di serraggio | ||||
| 22 | 1619PB8323 | 1.49 | 1.82 | |
| Collettore | ||||
| 23 | 1619PB8324 | 4.94 | 6.03 | |
| Cursore | ||||
| 24 | 1619PB8325 | 4.18 | 5.10 | |
| Vite a testa cilindrica | ||||
| 25 | 1619PB8326 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 27 | 1619PB8335 | 1.32 | 1.61 | |
| Canale LHS 225 EQ | ||||
| 28 | 1619PB8336 | 3.04 | 3.71 | |
| Mascelle di serraggio | ||||
| 29 | 1619PB8337 | 22.88 | 27.91 | |
| MANICOTTO DI SERRAGGIO 3X10 | ||||
| 30 | 1619PB8338 | 17.60 | 21.47 | |
| MANICOTTO ESATRICO | ||||
| 31 | 1619PB8339 | 21.30 | 25.99 | |
| Dado a colletto rotondo | ||||
| 32 | 1619PB8340 | 6.73 | 8.21 | |
| GANCIO | ||||
| 33 | 1619PB8341 | 3.44 | 4.20 | |
| Perno della spina | ||||
| 34 | 1619PB8342 | 1.00 | 1.22 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 35 | 1619PB8343 | 8.35 | 10.19 | |
| Set alloggiamento TID 18 ET-BG | ||||
| 35/1 | 1619PB8344 | 2.40 | 2.93 | |
| Dado | ||||
| 35/2 | 1619PB8345 | 6.73 | 8.21 | |
| Vite a testa cilindrica | ||||
| 35/3 | 1619PB8346 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 36 | 1619PB8347 | 1.00 | 1.22 | |
| Grilletto | ||||
| 37 | 1619PB8348 | 1.49 | 1.82 | |
| Modulo Elettronico | ||||
| 38 | 1619PB6096 | 88.83 | 108.37 | |
| Modulo | ||||
| 39 | 16072335NR | 27.81 | 33.93 | |
| Modulo elettronico | ||||
| 40/1 | 1600A025P4 | 27.81 | 33.93 | |
| Coperchio della Cella | ||||
| 40/2 | 1600A0251J | 2.08 | 2.54 | |
| Porta-Led | ||||
| 56 | 1619PB8357 | 2.08 | 2.54 | |
| Smorzatore | ||||
| 57 | 1619PB8358 | 1.00 | 1.22 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 58 | 1619PB8359 | 1.00 | 1.22 | |
| Smorzatore | ||||
| 59 | 1619PB8360 | 1.00 | 1.22 | |
| Etichetta di Avvertimento | ||||
| 60 | 1619PB8361 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 61 | 1619PB8362 | 1.00 | 1.22 | |
| Etichetta | ||||
| 62 | 1619PB8363 | 1.49 | 1.82 | |
| Pacco Batteria | ||||
| 91 | 2607337069 | 114.26 | 139.40 | |
| Pacco batteria PBA 18V / 1,5 Ah W-A | ||||
| 91 | 1607A350MA | 82.63 | 100.81 | |
| Pacco batteria PBA 18V / 1,5 Ah W-A | ||||
| 91 | 1607A350MN | 82.63 | 100.81 | |
| Accupakket | ||||
| 91 | 1617S020T2 | 80.26 | 97.92 | |
| Naso Ø3.0/3.2mm / 1/8 | ||||
| 651 | 1619PB8364 | 7.46 | 9.10 | |
| Naso Ø4mm / 5/32 | ||||
| 652 | 1619PB8365 | 7.46 | 9.10 | |
| Naso Ø4.8/5.0mm / 3/16 | ||||
| 653 | 1619PB8366 | 7.46 | 9.10 | |
| Naso Ø6.4mm / 1/4 | ||||
| 654 | 1619PB8367 | 7.46 | 9.10 | |
| Clip | ||||
| 655 | 2609199971 | 3.44 | 4.20 | |
| Chiave a bocca singola SW22 | ||||
| 656 | 1619PB8368 | 2.40 | 2.93 | |
| Nok | ||||
| 657 | 1619PC3702 | 5.81 | 7.09 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 669 | 2607226281 | 64.67 | 78.90 | |
| Motore EC | ||||
| 802 | 1619PB8308 | 88.83 | 108.37 | |
| Motore EC | ||||
| 802/1 | 1619PB8350 | 47.53 | 57.99 | |
| Angolo di ritenzione TURBO II | ||||
| 802/3 | 1619PB8311 | 2.08 | 2.54 | |
| Vite a testa cilindrica | ||||
| 802/4 | 1619PB8312 | 1.00 | 1.22 | |
| Ingranaggio Planetario | ||||
| 802/5 | 1619PB8313 | 3.44 | 4.20 | |
| Carter del ingranaggio | ||||
| 802/6 | 1619PB8314 | 5.81 | 7.09 | |
| Vite a testa cilindrica | ||||
| 802/7 | 1619PB8315 | 1.00 | 1.22 | |
| Angolo di ritenzione TURBO II | ||||
| 802/8 | 1619PB8316 | 18.94 | 23.11 | |
| Targhetta | ||||
| 808 | 1619PB8317 | 2.40 | 2.93 | |
| TRASMISSIONE SA | ||||
| 826 | 1619PB8327 | 340.97 | 415.98 | |
| Transmissie | ||||
| 826 | 1619PS6254 | 219.55 | 267.85 | |
