Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601HA9000 (GRB14CE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

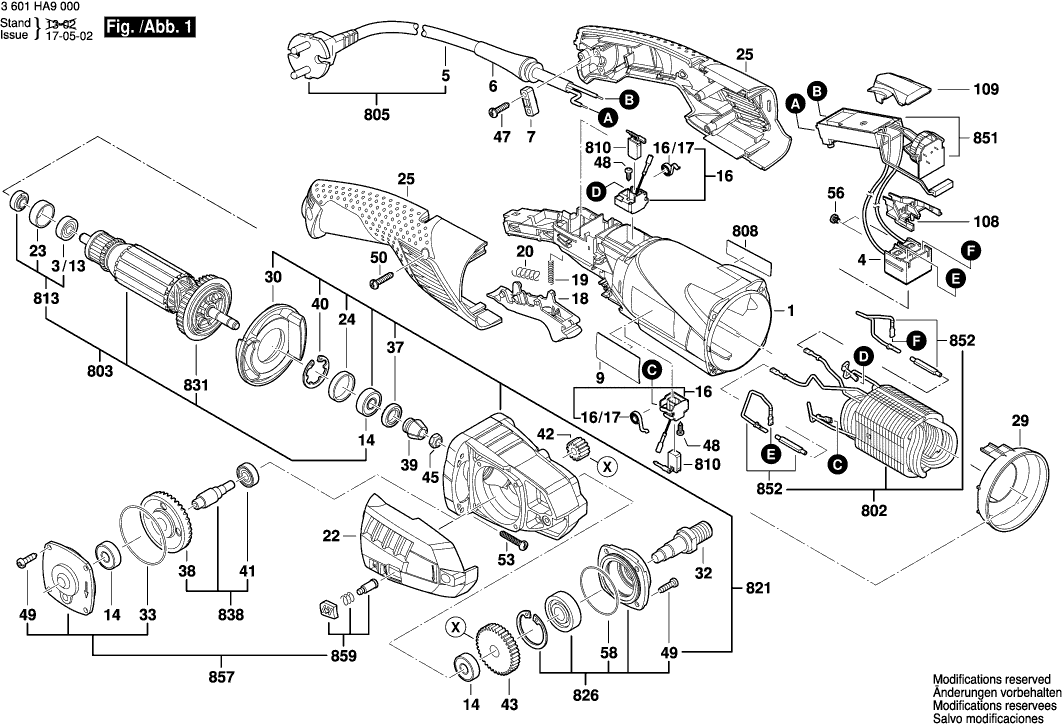

Disegni tecnici di Bosch 3601HA9000 (GRB14CE)
Elenco parti di Bosch 3601HA9000 (GRB14CE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108255 | 14.94 | 18.23 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/13 | 2600905032 | 4.94 | 6.03 | |
| Interruttore | ||||
| 4 | 1607200155 | 13.13 | 16.02 | |
| OCCHIELLO | ||||
| 6 | 1600703031 | 2.86 | 3.49 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.49 | 1.82 | |
| Targhetta del produttore GRB 14-CE | ||||
| 9 | 3601110569 | 2.40 | 2.93 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 5.81 | 7.09 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1601323025 | 3.44 | 4.20 | |
| Molla a spirale AGC 18 | ||||
| 16/17 | 1604652013 | 1.49 | 1.82 | |
| Scivolo di regolazione | ||||
| 18 | 1602319024 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 19 | 1604611041 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 20 | 3604611039 | 1.49 | 1.82 | |
| Coperchio | ||||
| 22 | 1605500281 | 5.81 | 7.09 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 23 | 1600206036 | 1.49 | 1.82 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 24 | 1600206025 | 2.08 | 2.54 | |
| Maniglia TSC 55 | ||||
| 25 | 1600A01N0J | 12.82 | 15.64 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591025 | 2.40 | 2.93 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591014 | 2.40 | 2.93 | |
| Mandrino di rettifica | ||||
| 32 | 1619P07906 | 16.79 | 20.48 | |
| Anello O | ||||
| 33 | 1600210035 | 1.49 | 1.82 | |
| RULLO DI TRASCINAMENTO | ||||
| 35 | 1600A0013H | 244.89 | 298.77 | |
| Vite formante a filettatura M6x25 MM | ||||
| 36 | 2914499425 | 1.00 | 1.22 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 2.40 | 2.93 | |
| Ingranaggio a Corona | ||||
| 38 | 1619P07918 | 39.14 | 47.75 | |
| Ingranaggio Conico | ||||
| 39 | 1619P07919 | 27.81 | 33.93 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 2.08 | 2.54 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 41 | 2600905072 | 6.73 | 8.21 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 41 | 2600905032 | 4.94 | 6.03 | |
| Ingranaggio Cilindrico | ||||
| 42 | 1619P07911 | 23.90 | 29.16 | |
| Ingranaggio Cilindrico | ||||
| 43 | 1619P07912 | 23.90 | 29.16 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 45 | 1619P17544 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 47 | 2603490022 | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 48 | 1613435034 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 2914491410 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 2603490023 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 1603435078 | 1.00 | 1.22 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 56 | 1603415004 | 1.49 | 1.82 | |
| Anello O | ||||
| 58 | 1619P07915 | 1.00 | 1.22 | |
| Coperchio | ||||
| 108 | 1600A00XC4 | 1.49 | 1.82 | |
| COPERTURA | ||||
| 109 | 1605500263 | 4.18 | 5.10 | |
| Maniglia ausiliaria M10 | ||||
| 640 | 16020250A1 | 13.13 | 16.02 | |
| Chiave a faccia di tipo pin | ||||
| 650 | 1607950061 | 4.18 | 5.10 | |
| Chiave a faccia di tipo pin | ||||
| 650 | F000632033 | 2.40 | 2.93 | |
| Campo 230V | ||||
| 802 | 1604220417 | 31.42 | 38.33 | |
| Indotto | ||||
| 803 | 1604010A23 | 71.68 | 87.45 | |
| Cavo di alimentazione | ||||
| 805 | 1607000391 | 18.94 | 23.11 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014176 | 12.82 | 15.64 | |
| Set di pezzi | ||||
| 813 | 1607000378 | 6.73 | 8.21 | |
| Carter del ingranaggio | ||||
| 821 | 3607031742 | 136.48 | 166.51 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 826 | 3607031743 | 64.67 | 78.90 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 831 | 1616B00064 | 2.08 | 2.54 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 831 | 1606610132 | 2.08 | 2.54 | |
| Bussola di bloccaggio | ||||
| 834 | 3607031740 | 273.59 | 333.78 | |
| Ingranaggio a Corona | ||||
| 838 | 1619P09080 | 58.03 | 70.80 | |
| Regolatore di velocità | ||||
| 851 | 1607233256 | 110.30 | 134.57 | |
| Cavo di connessione | ||||
| 852 | 1604448025 | 2.08 | 2.54 | |
| Coperchio dell'ingranaggio | ||||
| 857 | 1619P09079 | 16.79 | 20.48 | |
| Set di pulsanti | ||||
| 859 | 1619P09082 | 2.08 | 2.54 | |
| Vite a brugola | ||||
| 864 | 3603414031 | 6.73 | 8.21 | |
| Rondella piana | ||||
| 865 | 3600100097 | 23.90 | 29.16 | |
| Rullo | ||||
| 866 | 3607031738 | 155.51 | 189.72 | |
| Rullo | ||||
| 867 | 3607031739 | 136.48 | 166.51 | |
| BRACCIO | ||||
| 868 | 3602013010 | 71.68 | 87.45 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 869 | 3603231018 | 12.82 | 15.64 | |
| Non più disponibile, nessuna sostituzione | ||||
| 870 | 3605510064 | |||
| Vite a brugola | ||||
| 871 | 3603414032 | 2.08 | 2.54 | |
