Qui troverai tutte le parti e i disegni disponibili di “Bosch 0602119011 ( GR.77 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

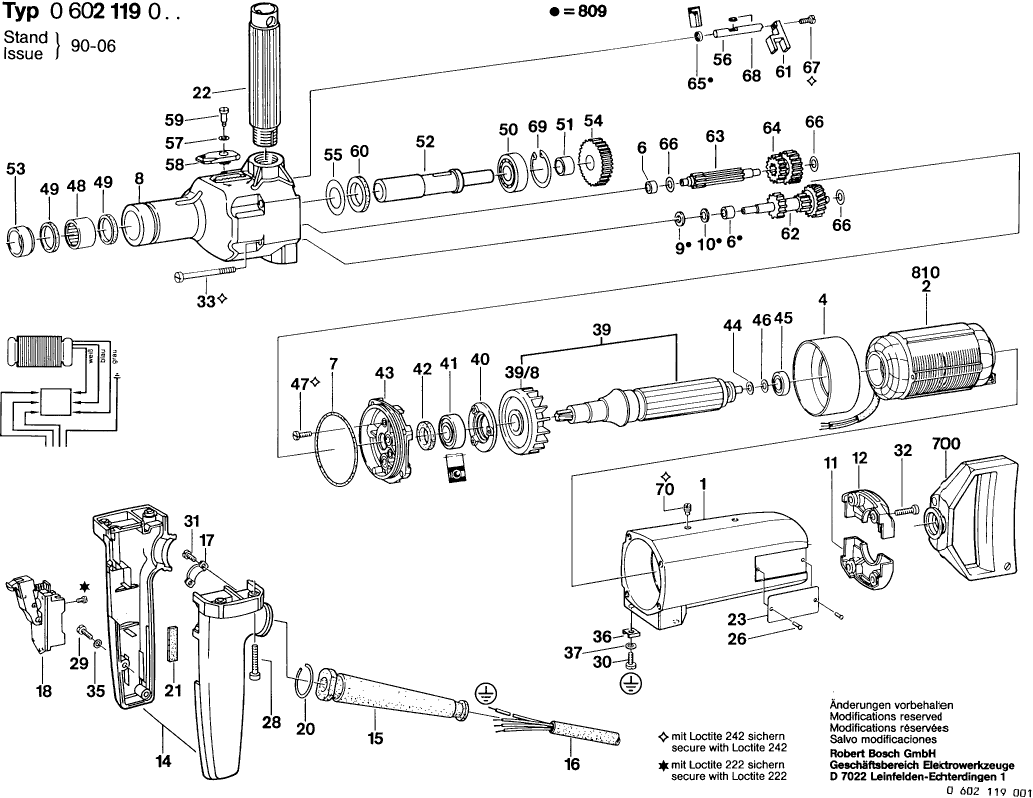

Disegni tecnici di Bosch 0602119011 ( GR.77 )
Elenco parti di Bosch 0602119011 ( GR.77 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 3605102054 | 209.26 | 255.30 | |
| Anello deflettore d'aria | ||||
| 4 | 1600209002 | 3.31 | 4.04 | |
| Manicotto ad ago AGC 18 | ||||
| 6 | 1600910013 | 4.70 | 5.73 | |
| Anello O | ||||
| 7 | 1600210006 | 1.18 | 1.44 | |
| Cuscinetto Della Spindola | ||||
| 8 | 3605806124 | 233.78 | 285.21 | |
| Disco di supporto | ||||
| 9 | 1600000004 | 1.18 | 1.44 | |
| COPERTURA | ||||
| 11 | 3605500058 | 10.73 | 13.09 | |
| COPERTURA | ||||
| 12 | 3605500059 | 11.88 | 14.49 | |
| Maniglia BLU | ||||
| 14 | 3605132023 | 44.82 | 54.68 | |
| OCCHIELLO | ||||
| 15 | 1600703009 | 4.70 | 5.73 | |
| Morsetto di fissaggio | ||||
| 17 | 1601303003 | 1.70 | 2.07 | |
| Interruttore | ||||
| 18 | 1607200038 | 49.56 | 60.46 | |
| Anello di ritenuta 32 DIN 9045 | ||||
| 20 | 2916600017 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 21 | 1602381001 | |||
| Maniglia TSC 55 | ||||
| 22 | 1600763010 | 36.85 | 44.96 | |
| Targhetta | ||||
| 23 | 3601106053 | 4.10 | 5.00 | |
| Chiodo scanalato | ||||
| 26 | 3603133001 | 1.94 | 2.37 | |
| Vite a brugola | ||||
| 28 | 2910141163 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 30 | 2910110120 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 31 | 2910021116 | 1.70 | 2.07 | |
| Vite a brugola | ||||
| 32 | 2910141160 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 33 | 3603414007 | 7.58 | 9.25 | |
| Rondella elastica | ||||
| 35 | 2916690003 | 0.83 | 1.01 | |
| Staffa di serraggio | ||||
| 36 | 3601321001 | 2.71 | 3.31 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 37 | 3600150006 | 1.94 | 2.37 | |
| Rotore Senza Avvolgimento | ||||
| 39 | 1604080056 | 304.19 | 371.11 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 40 | 1600501019 | 18.19 | 22.19 | |
| Cuscinetto a sfere scanalato 17x35x10 | ||||
| 41 | 1600900001 | 18.19 | 22.19 | |
| Disco di feltro | ||||
| 42 | 1600108003 | 0.83 | 1.01 | |
| Cuscinetto intermedio | ||||
| 43 | 3605820063 | 81.47 | 99.39 | |
| Rondella di compensazione | ||||
| 44 | 1600A004DT | 1.70 | 2.07 | |
| Cuscinetto a Sfere Magneto E 7 DIN 615 | ||||
| 45 | 1900900005 | 23.75 | 28.98 | |
| Rondella di compensazione | ||||
| 46 | 1600100632 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 47 | 2910021125 | 0.83 | 1.01 | |
| Cuscinetto a aghi Ø 14 MM | ||||
| 48 | 1600910001 | 7.58 | 9.25 | |
| Sigillo Radiale | ||||
| 49 | 3600283018 | 9.53 | 11.63 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 50 | 1600900004 | 13.93 | 16.99 | |
| Boccola Distanziatrice | ||||
| 51 | 1600300028 | 2.24 | 2.73 | |
| Mandrino di Perforazione | ||||
| 52 | 1606135009 | 73.72 | 89.94 | |
| Boccola di guida STM 1800 | ||||
| 53 | 1600201006 | 12.41 | 15.14 | |
| Ingranaggio Dritto Z=50 | ||||
| 54 | 1606317045 | 44.82 | 54.68 | |
| Rondella di compensazione 0,8 MM DI SPESSORE | ||||
| 55 | 1600102678 | 1.94 | 2.37 | |
| BULLONE DI REGOLAZIONE | ||||
| 56 | 1603104005 | 44.82 | 54.68 | |
| Rondella di compensazione 0,2 MM DI SPICCIOLO | ||||
| 57 | 1420100620 | 1.18 | 1.44 | |
| Leva di Controllo | ||||
| 58 | 1602026026 | 8.45 | 10.31 | |
| Vite a testa cilindrica M3,5x5,5 MM | ||||
| 59 | 1603413005 | 2.24 | 2.73 | |
| Rondella in feltro D 20/14 2mm | ||||
| 60 | 1600205009 | 1.18 | 1.44 | |
| Leva di Controllo | ||||
| 61 | 1602120006 | 5.33 | 6.50 | |
| Albero Con Ingranaggio Z=15/26/33 | ||||
| 62 | 1606328060 | 233.78 | 285.21 | |
| Asse Con Ingranaggio Z=12 | ||||
| 63 | 1606309036 | 91.56 | 111.70 | |
| Ingranaggio cilindrico Z=30/41 | ||||
| 64 | 1606328059 | 113.29 | 138.21 | |
| Guarnizione labiale dell'albero rotante | ||||
| 65 | 1600283003 | 3.31 | 4.04 | |
| Rondella di compensazione | ||||
| 66 | 1600100631 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 67 | 2910021122 | 1.70 | 2.07 | |
| Rondella di bloccaggio a molla DIN 127-B3,5 | ||||
| 68 | 2916680004 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 69 | 2916660019 | 3.31 | 4.04 | |
| ASTA FILETTATA | ||||
| 70 | 1603402002 | 1.18 | 1.44 | |
| Maniglia BLU SCURO | ||||
| 700 | 3605133010 | 40.61 | 49.54 | |
| Cuscinetto Della Spindola | ||||
| 809 | 3605806066 | 271.34 | 331.03 | |
| Statore 265V/200HZ | ||||
| 810 | 1604229170 | 342.01 | 417.25 | |
