Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0602134101 ( GR.57 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

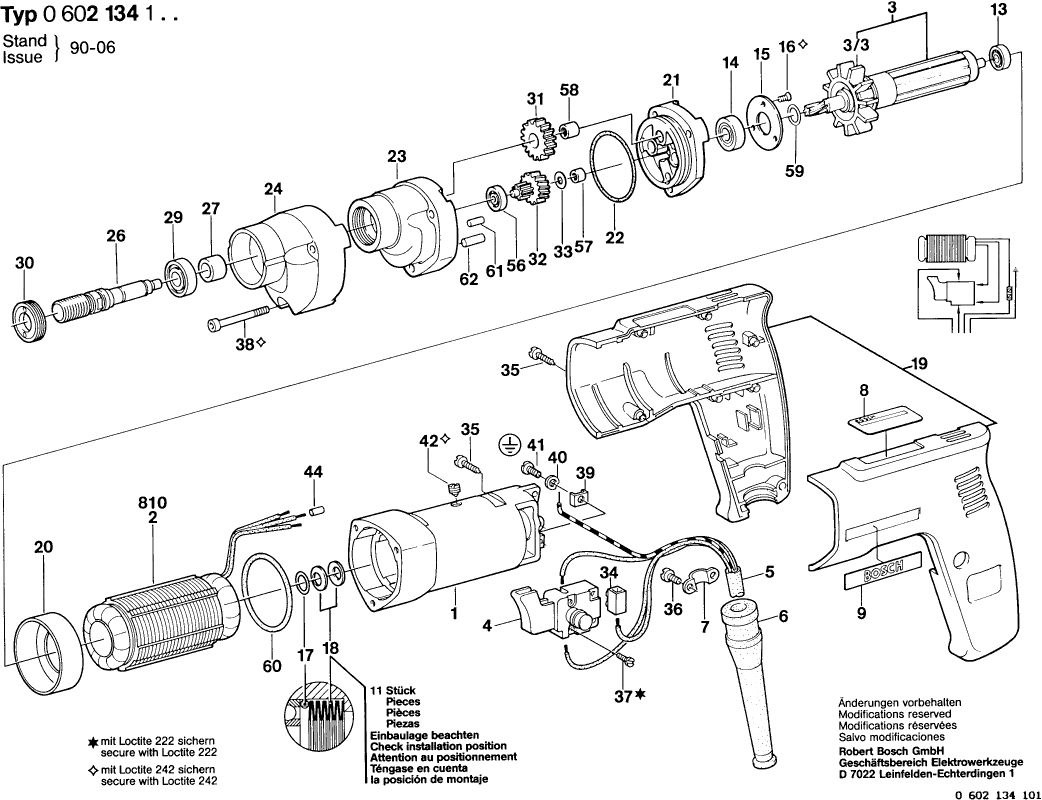

Disegno tecnico del modello Bosch 0602134101 ( GR.57 )
Elenco parti di ricambio del modello Bosch 0602134101 ( GR.57 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 3605102034 | 209.26 | 255.30 | |
| ROTATORE | ||||
| 3 | 3604080021 | 209.26 | 255.30 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/3 | 1606610105 | 11.88 | 14.49 | |
| Interruttore | ||||
| 4 | 3607200003 | 23.75 | 28.98 | |
| Cavo Elettrico Con Connessione | ||||
| 5 | 3604462050 | 23.75 | 28.98 | |
| OCCHIELLO | ||||
| 6 | 3600703011 | 2.24 | 2.73 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302014 | 1.18 | 1.44 | |
| Targhetta | ||||
| 8 | 3601106053 | 4.10 | 5.00 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601110483 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1900905015 | 23.75 | 28.98 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1610905011 | 11.88 | 14.49 | |
| Rondella di ritenzione 1,8 MM DI SPESSORE | ||||
| 15 | 3600190012 | 2.24 | 2.73 | |
| Vite a testa svasata DIN 963-M3x8-8.8 | ||||
| 16 | 2910780050 | 5.33 | 6.50 | |
| Anello O | ||||
| 17 | 3600210039 | 5.83 | 7.11 | |
| Molla a disco | ||||
| 18 | 3600150013 | 2.71 | 3.31 | |
| Maniglia TSC 55 | ||||
| 19 | 3605132038 | 18.19 | 22.19 | |
| Anello deflettore d'aria | ||||
| 20 | 1600502005 | 1.94 | 2.37 | |
| Alloggiamento del cuscinetto | ||||
| 21 | 3605820043 | 130.32 | 158.99 | |
| Non più disponibile, nessuna sostituzione | ||||
| 22 | 1610210022 | |||
| Carter del ingranaggio | ||||
| 23 | 3605106039 | 81.47 | 99.39 | |
| Custodia isolante | ||||
| 24 | 3605108096 | 10.73 | 13.09 | |
| Mandrino di Perforazione | ||||
| 26 | 3603124014 | 73.72 | 89.94 | |
| Boccola Distanziatrice | ||||
| 27 | 3600300016 | 6.54 | 7.98 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 29 | 1600900042 | 4.70 | 5.73 | |
| Anello Filettato M 28x1 MM FILETTI A SINISTRA | ||||
| 30 | 3603344013 | 10.73 | 13.09 | |
| Ingranaggio Dentato Z=25 | ||||
| 31 | 3606317008 | 101.94 | 124.37 | |
| Albero con ingranaggio | ||||
| 32 | 3606328011 | 130.32 | 158.99 | |
| Rondella di compensazione | ||||
| 33 | 2600100613 | 1.18 | 1.44 | |
| Listello di Terminali a Presa | ||||
| 34 | 1901091012 | 4.10 | 5.00 | |
| Vite a testa ovale Torx 4x30 | ||||
| 35 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 36 | 2910021116 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 37 | 2603410001 | 1.18 | 1.44 | |
| Vite a brugola | ||||
| 38 | 2910141138 | 1.18 | 1.44 | |
| Staffa di serraggio | ||||
| 39 | 3601321001 | 2.71 | 3.31 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 40 | 3600150006 | 1.94 | 2.37 | |
| Vite a testa cilindrica | ||||
| 41 | 2910110120 | 0.83 | 1.01 | |
| ASTA FILETTATA | ||||
| 42 | 3603402000 | 1.18 | 1.44 | |
| Ghiandaia finale | ||||
| 44 | 3604477008 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 56 | 1900900232 | 10.73 | 13.09 | |
| Manicotto ad ago AGC 18 | ||||
| 57 | 1600910012 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 58 | 1610910064 | |||
| Anello O | ||||
| 59 | 1600210045 | 1.18 | 1.44 | |
| Anello O | ||||
| 60 | 3600210017 | 2.71 | 3.31 | |
| Spina Cilindrica | ||||
| 61 | 3603100040 | 0.83 | 1.01 | |
| Spina Cilindrica | ||||
| 62 | 2917500122 | 0.83 | 1.01 | |
| STATORE | ||||
| 810 | 3604229005 | 304.19 | 371.11 | |
