Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601613003 ( GOF1200A )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

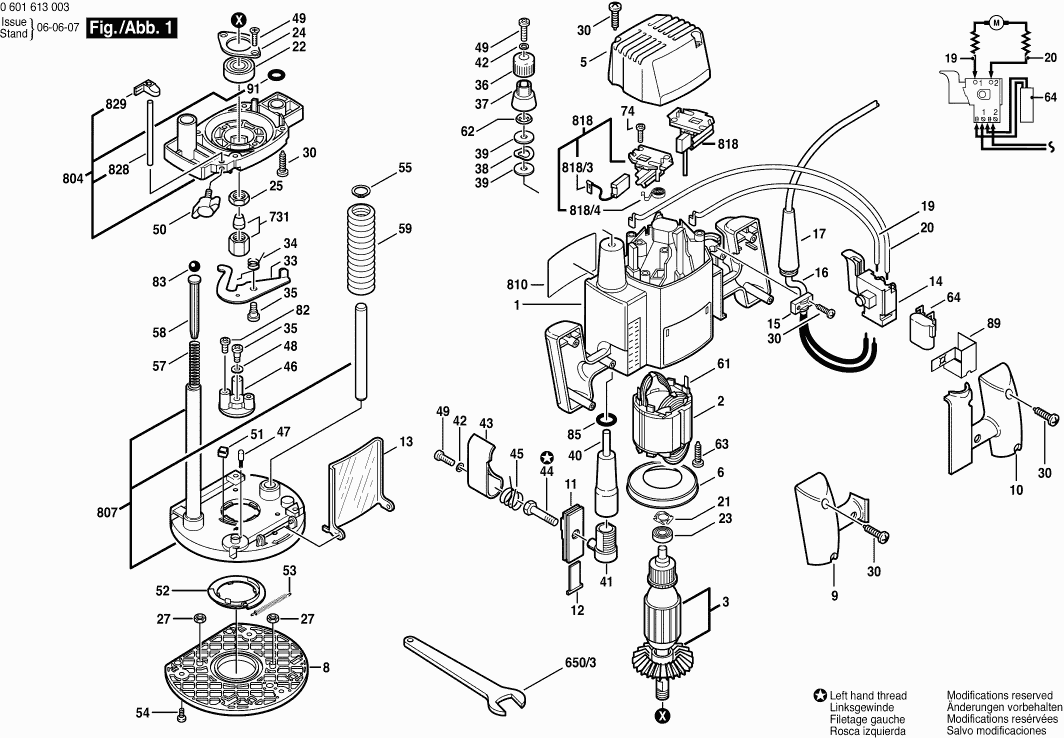

Disegno tecnico del modello Bosch 0601613003 ( GOF1200A )
Elenco parti di ricambio del modello Bosch 0601613003 ( GOF1200A )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 3605108583 | 26.84 | 32.74 | |
| Campo 230 V | ||||
| 2 | 2610934200 | 81.47 | 99.39 | |
| Armature 230 V | ||||
| 3 | 2610934198 | 148.65 | 181.35 | |
| Coperchio del alloggiamento VERDE | ||||
| 5 | 3605500597 | 7.58 | 9.25 | |
| Anello deflettore d'aria | ||||
| 6 | 3600590508 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 8 | 3600190521 | |||
| Piastra di maniglia | ||||
| 9 | 3605133531 | 7.58 | 9.25 | |
| Piastra di maniglia | ||||
| 10 | 3605133530 | 7.58 | 9.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 11 | 3601010519 | |||
| Inserto SYS-ISC 240 | ||||
| 12 | 3601010521 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 13 | 2610912599 | |||
| Interruttore on-off | ||||
| 14 | 1607000231 | 13.93 | 16.99 | |
| Morsetto del cavo | ||||
| 15 | 2601035001 | 1.18 | 1.44 | |
| Cavo di alimentazione | ||||
| 16 | 1607000228 | 20.42 | 24.91 | |
| OCCHIELLO | ||||
| 17 | 3600703508 | 1.94 | 2.37 | |
| Cavo di connessione | ||||
| 19 | 3604445518 | 2.71 | 3.31 | |
| Cavo di connessione | ||||
| 20 | 3604445519 | 2.71 | 3.31 | |
| Rondella elastica | ||||
| 21 | 3600150501 | 1.18 | 1.44 | |
| CUSCINETTO A SFERA | ||||
| 22 | 1600900088 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 23 | 3600905513 | 9.53 | 11.63 | |
| Piastra di Ritenzione | ||||
| 24 | 3600034506 | 5.33 | 6.50 | |
| Dado esagonale | ||||
| 25 | 3603300502 | 2.71 | 3.31 | |
| Dado esagonale | ||||
| 27 | 2915011005 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 30 | 2610910566 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 33 | 3601021510 | |||
| Molla di torsione TSF 55 | ||||
| 34 | 3604651502 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 35 | 3603415556 | 1.70 | 2.07 | |
| PULSANTE | ||||
| 36 | 3603231539 | 1.18 | 1.44 | |
| Anello indicatore | ||||
| 37 | 3600209500 | 2.71 | 3.31 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 38 | 3600100528 | 0.83 | 1.01 | |
| Disco | ||||
| 39 | 3600100527 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 40 | 3600360507 | |||
| Pezzo di bloccaggio | ||||
| 41 | 3600400507 | 2.24 | 2.73 | |
| Rondella elastica | ||||
| 42 | 2916690003 | 0.83 | 1.01 | |
| Leva di Bloccaggio | ||||
| 43 | 3602000510 | 1.94 | 2.37 | |
| Bullone TURBO II | ||||
| 44 | 3603450504 | 4.10 | 5.00 | |
| Molla compressione | ||||
| 45 | 3604651503 | 1.70 | 2.07 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 46 | 2610997191 | 9.53 | 11.63 | |
| Cappuccio a cricchetto | ||||
| 47 | 2600590006 | 1.18 | 1.44 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 48 | 3916060500 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 49 | 2910641122 | 1.70 | 2.07 | |
| Vite ad ali | ||||
| 50 | 1613480009 | 1.18 | 1.44 | |
| PULSANTE | ||||
| 51 | 3603211501 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 52 | 3600240500 | 4.70 | 5.73 | |
| Molla di estensione | ||||
| 53 | 3604648504 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 54 | 2610915161 | |||
| Anello di bloccaggio | ||||
| 55 | 2916650003 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 57 | 3604613508 | |||
| Pezzo guida | ||||
| 58 | 3603120502 | 1.70 | 2.07 | |
| Pieghe a soffietto | ||||
| 59 | 3605510548 | 4.70 | 5.73 | |
| Terminale a lamella | ||||
| 61 | 1604477005 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 62 | 3604680502 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 63 | 2610991306 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 64 | 1617328025 | 4.70 | 5.73 | |
| Vite a testa ovale Torx 4x30 | ||||
| 74 | 2603490017 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 82 | 3603410504 | 1.70 | 2.07 | |
| Palla | ||||
| 83 | 1903230007 | 1.18 | 1.44 | |
| Anello O | ||||
| 85 | 3600210507 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 89 | 2610996090 | |||
| Anello O | ||||
| 91 | 1610210233 | 2.24 | 2.73 | |
| Chiave Inglese Singola DIN 894 SW27 | ||||
| 650/3 | 1907950514 | 7.58 | 9.25 | |
| Spantang GOF 12/1300, 10x24 | ||||
| 731 | 2608570125 | 43.73 | 53.35 | |
| Spantang GOF 12/1300, 8x24 | ||||
| 731 | 2608570105 | 41.24 | 50.31 | |
| Spantang GOF 12/13/2000, 3/8, 24 | ||||
| 731 | 2608570106 | 41.24 | 50.31 | |
| Spantang GOF 12/1300, 12x24 | ||||
| 731 | 2608570107 | 41.24 | 50.31 | |
| Spantang GOF 12/1300, 6x24 | ||||
| 731 | 2608570103 | 38.24 | 46.65 | |
| Spantang GOF 12/1300, 1/4, 24 | ||||
| 731 | 2608570104 | 38.24 | 46.65 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 804 | 2610907863 | 36.85 | 44.96 | |
| Non più disponibile, nessuna sostituzione | ||||
| 807 | 3605702598 | |||
| Targhetta | ||||
| 810 | 3601119779 | 0.83 | 1.01 | |
| PORTA-SPAZZOLA | ||||
| 818 | 3604336506 | 18.19 | 22.19 | |
| KIT DI SERVIZIO 115V | ||||
| 818/3 | 2610007957 | 8.45 | 10.31 | |
| Molla a spirale AGC 18 | ||||
| 818/4 | 3604652501 | 2.71 | 3.31 | |
| Asta | ||||
| 828 | 2610907864 | 8.45 | 10.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 829 | 2610907865 | |||
