Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601FC5000 (GNF18V-40)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

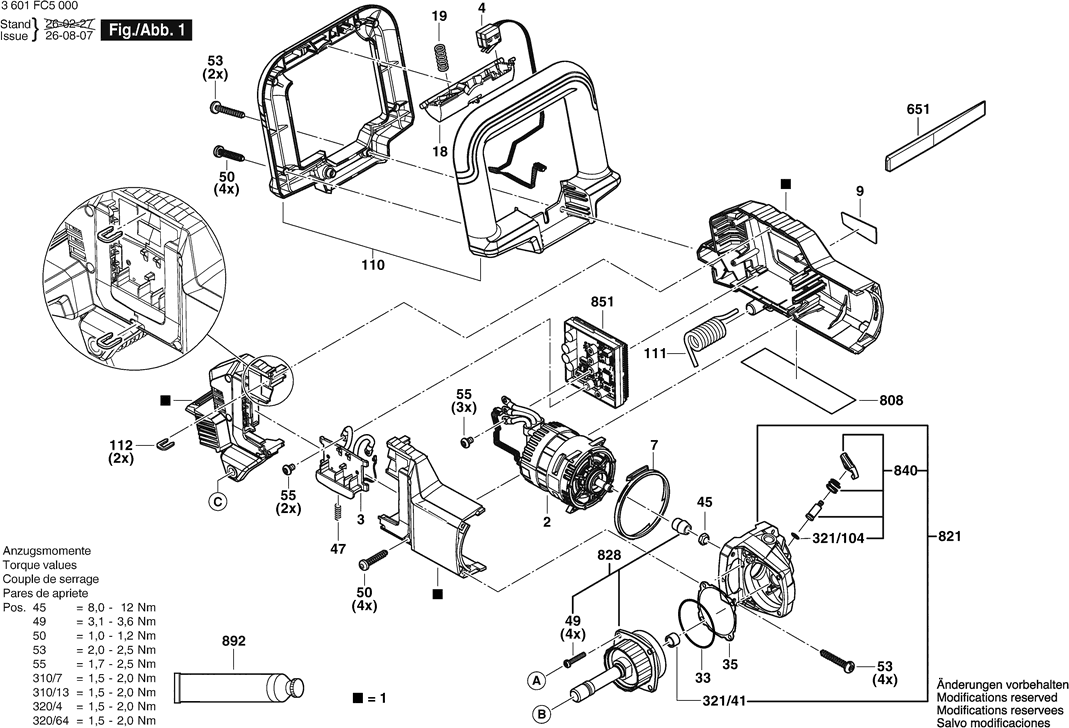

Disegni tecnici di Bosch 3601FC5000 (GNF18V-40)
Elenco parti di Bosch 3601FC5000 (GNF18V-40)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Carcassa motore | ||||
| 1 | 16051082ZT | 34.82 | 42.48 | |
| Motore a corrente continua | ||||
| 2 | 16070226DM | 88.83 | 108.37 | |
| Piastra di Contatto | ||||
| 3 | 1600A024C4 | 10.90 | 13.30 | |
| Gruppo interruttore | ||||
| 4 | 1600A03NJ4 | 39.14 | 47.75 | |
| Anello di copertura | ||||
| 7 | 1600A016U4 | 1.49 | 1.82 | |
| Targhetta del costruttore | ||||
| 9 | 160111C71Z | 21.30 | 25.99 | |
| Nottolino di commutazione | ||||
| 18 | 1600A03NJ5 | 21.30 | 25.99 | |
| Molla compressione | ||||
| 19 | 3604611039 | 1.49 | 1.82 | |
| Anello O | ||||
| 33 | 3600210124 | 2.86 | 3.49 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 3.44 | 4.20 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 2.40 | 2.93 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 47 | 1609280477 | 1.49 | 1.82 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 2603410051 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 50 | 1603435071 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 53 | 2603490024 | 1.49 | 1.82 | |
| VITE C M4X35 | ||||
| 55 | 160343003T | 1.00 | 1.22 | |
| Impugnatura | ||||
| 110 | 16051321CA | 27.81 | 33.93 | |
| Molla a torsione | ||||
| 111 | 160465101T | 16.79 | 20.48 | |
| Clip BHC 18 | ||||
| 112 | 2609110537 | 1.49 | 1.82 | |
| Perno di supporto | ||||
| 200 | 1607000GE0 | 18.94 | 23.11 | |
| Anello di bloccaggio | ||||
| 201 | 2916080910 | 2.08 | 2.54 | |
| Piastra di base | ||||
| 310 | 1607000GE2 | 80.26 | 97.92 | |
| Palla | ||||
| 310/10 | 1903230009 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 310/11 | 2604610151 | 1.49 | 1.82 | |
| Vite formante a filettatura M6x25 MM | ||||
| 310/13 | 160343508X | 1.00 | 1.22 | |
| Rullo | ||||
| 310/2 | 1607000GE3 | 31.42 | 38.33 | |
| Elemento scorrevole | ||||
| 310/3 | 1607000GE4 | 27.81 | 33.93 | |
| Labbro in gomma | ||||
| 310/4 | 1600A03NJ6 | 21.30 | 25.99 | |
| Vite autofilettante per deformazione | ||||
| 310/7 | 16034350BP | 14.94 | 18.23 | |
| Arresto di profondità | ||||
| 310/8 | 1607000GE5 | 14.94 | 18.23 | |
| Rondella piana | ||||
| 310/9 | 2916011892 | 1.00 | 1.22 | |
| Cuffia di aspirazione | ||||
| 320 | 1607000GE6 | 58.03 | 70.80 | |
| Cuffia di aspirazione | ||||
| 320/1 | 1600A03NK1 | 34.82 | 42.48 | |
| Carter in lamiera | ||||
| 320/2 | 1600A03NJ9 | 98.18 | 119.78 | |
| Impugnatura | ||||
| 320/3 | 16051321CB | 21.30 | 25.99 | |
| Vite a testa bombata Torx | ||||
| 320/4 | 16034350BS | 14.94 | 18.23 | |
| Bocchettone di aspirazione | ||||
| 320/5 | 1600A03NK0 | 21.30 | 25.99 | |
| Asse di rotazione | ||||
| 320/6 | 1607000GE7 | 18.94 | 23.11 | |
| Vite a testa ovale Torx 4x30 | ||||
| 320/64 | 2603490021 | 1.00 | 1.22 | |
| Leva di bloccaggio | ||||
| 320/7 | 1607000GE8 | 23.90 | 29.16 | |
| Anello O | ||||
| 321/104 | 1600210044 | 1.00 | 1.22 | |
| CUSCINETTO A MANICOTTO | ||||
| 321/41 | 1600200029 | 3.71 | 4.53 | |
| Kit di serraggio | ||||
| 650 | 1600A03NK2 | 197.62 | 241.10 | |
| STRUMENTO DI SQUARCIO | ||||
| 651 | 3607959005 | 21.30 | 25.99 | |
| Flangia ad Azione Rapida | ||||
| 652 | 1600A029FC | 11.37 | 13.87 | |
| Targhetta identificativa | ||||
| 808 | 160111AE93 | 27.81 | 33.93 | |
| Carter ingranaggi | ||||
| 821 | 1607000G91 | 27.81 | 33.93 | |
| Flangia del cuscinetto | ||||
| 828 | 1607000GE1 | 71.68 | 87.45 | |
| Pulsante | ||||
| 840 | 1607000V41 | 4.18 | 5.10 | |
| Regolatore di velocità | ||||
| 851 | 16072335XU | 110.30 | 134.57 | |
| Tubo di Grasso 45 ml | ||||
| 892 | 1615430014 | 10.90 | 13.30 | |
