Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601369703 ( GNF45CA )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

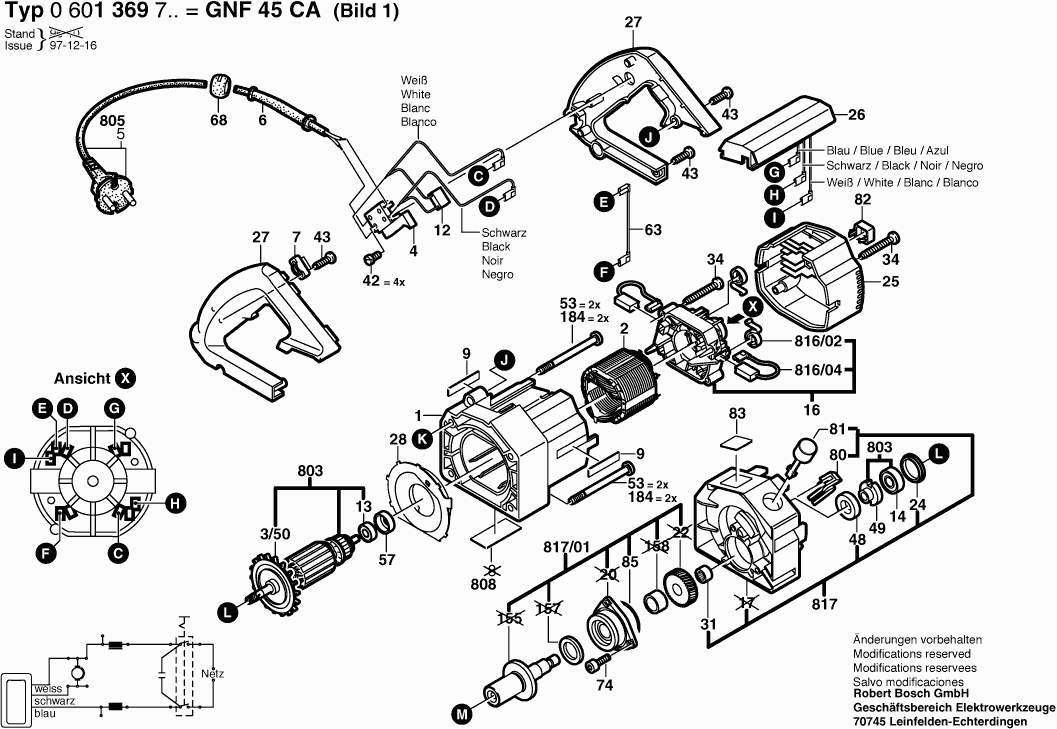

Disegno tecnico del modello Bosch 0601369703 ( GNF45CA )
Elenco parti di ricambio del modello Bosch 0601369703 ( GNF45CA )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Casa del Motore BLU | ||||
| 1 | 1605108170 | 15.71 | 19.17 | |
| Campo 230-240V | ||||
| 2 | 1604220321 | 26.84 | 32.74 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3/50 | 3606610002 | |||
| Interruttore on-off | ||||
| 4 | 1607200144 | 12.41 | 15.14 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| OCCHIELLO | ||||
| 6 | 2600703013 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118308 | 2.24 | 2.73 | |
| Condensatore di interferenza | ||||
| 12 | 1607328046 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610905025 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 3600905131 | 8.45 | 10.31 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1604336038 | 23.75 | 28.98 | |
| Anello intermedio | ||||
| 24 | 1600221003 | 1.18 | 1.44 | |
| Coperchio di tenuta NERO | ||||
| 25 | 1605500186 | 5.83 | 7.11 | |
| Regolatore di velocità 230-240V | ||||
| 26 | 1607233106 | 60.65 | 73.99 | |
| Maniglia BLU | ||||
| 27 | 1605133044 | 8.45 | 10.31 | |
| Anello Deflettore Aria NERO | ||||
| 28 | 1600591017 | 2.24 | 2.73 | |
| Manicotto ad ago AGC 18 | ||||
| 31 | 1600910018 | 4.10 | 5.00 | |
| Vite a testa ovale Torx 4x30 | ||||
| 34 | 2603490024 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 42 | 2603410001 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 43 | 2912401019 | 0.83 | 1.01 | |
| Guarnizione labiale dell'albero rotante | ||||
| 48 | 1600290016 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 49 | 1600390017 | 4.10 | 5.00 | |
| Vite conformante al filetto. Vite B5 x 75 MM | ||||
| 53 | 1603435049 | 1.94 | 2.37 | |
| Anello intermedio | ||||
| 57 | 1600502023 | 1.70 | 2.07 | |
| Cavo di collegamento L=52 MM | ||||
| 63 | 1604448011 | 1.94 | 2.37 | |
| Elemento Di Bloccaggio | ||||
| 68 | 1603231014 | 1.70 | 2.07 | |
| Vite formante a filettatura M6x25 MM | ||||
| 74 | 2603435042 | 1.18 | 1.44 | |
| Molla di Arresto | ||||
| 80 | 1601329025 | 1.18 | 1.44 | |
| Bullone di bloccaggio | ||||
| 81 | 1603231015 | 5.33 | 6.50 | |
| Tappo H03 Kiba DF700 | ||||
| 82 | 1605500205 | 2.24 | 2.73 | |
| Piastra di Riferimento | ||||
| 83 | 1601110470 | 0.83 | 1.01 | |
| Anello O | ||||
| 85 | 1600210038 | 1.94 | 2.37 | |
| Coperchio Protettivo | ||||
| 160 | 1609203316 | 187.62 | 228.90 | |
| Chiodo scanalato | ||||
| 161 | 1609203716 | 1.18 | 1.44 | |
| Supporto | ||||
| 169 | 1609203317 | 148.65 | 181.35 | |
| Testa di serraggio | ||||
| 175 | 1609203495 | 2.71 | 3.31 | |
| RUOTA | ||||
| 176 | 1609203321 | 7.58 | 9.25 | |
| Distanziali | ||||
| 177 | 1609203496 | 2.71 | 3.31 | |
| Distanziali | ||||
| 178 | 1609203497 | 2.71 | 3.31 | |
| BARRA TOMMY | ||||
| 179 | 1609203498 | 11.88 | 14.49 | |
| BARRA TOMMY | ||||
| 180 | 1609203323 | 18.19 | 22.19 | |
| Rondella piana Ø 10,5 MM | ||||
| 181 | 1609203500 | 1.94 | 2.37 | |
| Maniglia TSC 55 | ||||
| 182/84 | 1615132044 | 11.88 | 14.49 | |
| Vite esagonale | ||||
| 182/86 | 2911011270 | 3.31 | 4.04 | |
| Manopola a stella | ||||
| 182/88 | 1619P16922 | 5.50 | 6.71 | |
| Presad'aspirazione | ||||
| 183 | 1609203318 | 11.88 | 14.49 | |
| Vite conformante al filetto. Vite B5 x 75 MM | ||||
| 184 | 1603435049 | 1.94 | 2.37 | |
| Molla | ||||
| 187 | 1609203501 | 5.33 | 6.50 | |
| Rondella piana | ||||
| 189 | 3609202041 | 4.70 | 5.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 190 | 3609202042 | |||
| O-Ring 6x3 MM | ||||
| 192 | 1609203504 | 1.94 | 2.37 | |
| Rondella Elast. Conica Ø42xØ22,3 MM | ||||
| 193 | 1609203505 | 26.84 | 32.74 | |
| Vite a testa cilindrica M 8x25 MM | ||||
| 194 | 1609203506 | 4.10 | 5.00 | |
| Targhetta del produttore GBH 2000 | ||||
| 195 | 1609203507 | 2.71 | 3.31 | |
| STRUMENTO DI SQUARCIO | ||||
| 651 | 3607959005 | 18.19 | 22.19 | |
| Chiave esagonale con incavo SW6 | ||||
| 654 | 1609203508 | 12.41 | 15.14 | |
| Non più disponibile, nessuna sostituzione | ||||
| 753 | 2605438362 | |||
| Slang 35x5m | ||||
| 783 | 1609202230 | 102.12 | 124.59 | |
| Non più disponibile, nessuna sostituzione | ||||
| 784 | 2602025063 | |||
| Indotto Con Ventilatore 230-240V | ||||
| 803 | 1604010657 | 148.65 | 181.35 | |
| Cavo di alimentazione | ||||
| 805 | 1607000228 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| Molla a spirale AGC 18 | ||||
| 816/02 | 2604652008 | 1.18 | 1.44 | |
| KIT DI SERVIZIO 115V | ||||
| 816/04 | 1607014149 | 6.54 | 7.98 | |
| Carter del ingranaggio | ||||
| 817 | 1609203513 | 36.85 | 44.96 | |
| Albero di trasmissione M8 | ||||
| 817/01 | 1609203514 | 20.42 | 24.91 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 867 | 1609203510 | 13.93 | 16.99 | |
| Perno di blocco HKC 55 | ||||
| 872 | 1609203511 | 9.53 | 11.63 | |
| Non più disponibile, nessuna sostituzione | ||||
| 887 | 1617000171 | |||
