Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601369603 ( GNF45CA )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

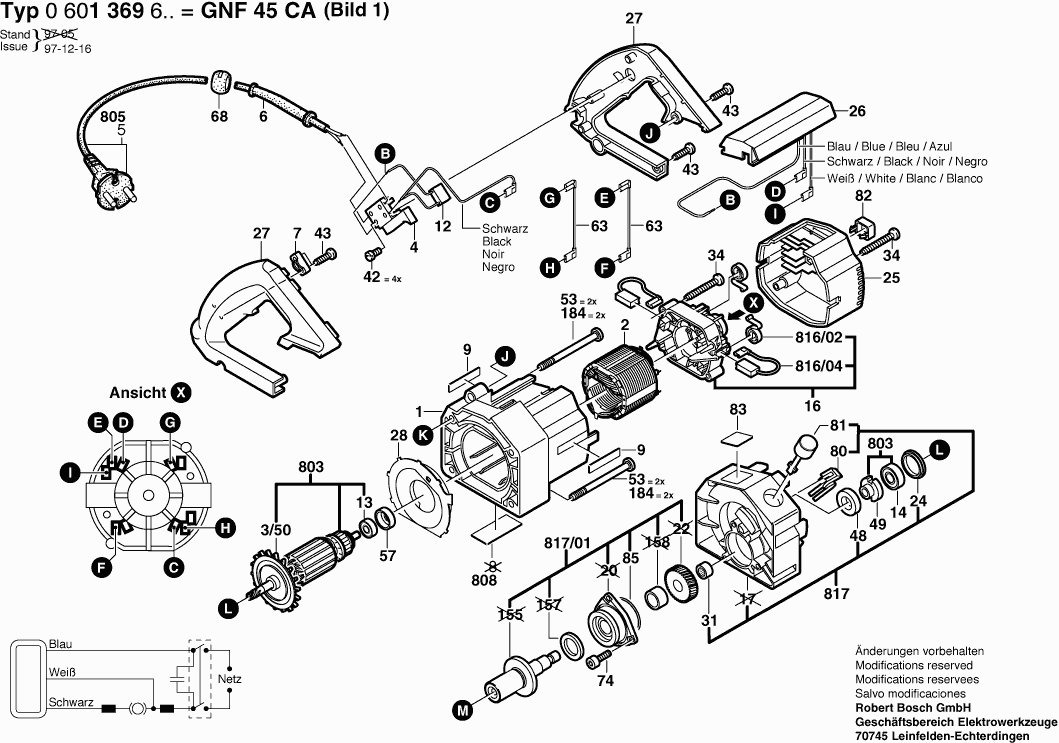

Disegni tecnici di Bosch 0601369603 ( GNF45CA )
Elenco parti di Bosch 0601369603 ( GNF45CA )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Casa del Motore BLU | ||||
| 1 | 1605108170 | 15.71 | 19.17 | |
| Campo 230-240V | ||||
| 2 | 1604220321 | 26.84 | 32.74 | |
| Non più disponibile, nessuna sostituzione | ||||
| 3/50 | 3606610002 | |||
| Interruttore on-off | ||||
| 4 | 1607200144 | 12.41 | 15.14 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| OCCHIELLO | ||||
| 6 | 2600703013 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118308 | 2.24 | 2.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1607328050 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610905025 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 3600905131 | 8.45 | 10.31 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1604336038 | 23.75 | 28.98 | |
| Anello intermedio | ||||
| 24 | 1600221003 | 1.18 | 1.44 | |
| Coperchio di tenuta NERO | ||||
| 25 | 1605500186 | 5.83 | 7.11 | |
| Regolatore di velocità 230-240V | ||||
| 26 | 1607233132 | 40.61 | 49.54 | |
| Maniglia BLU | ||||
| 27 | 1605133044 | 8.45 | 10.31 | |
| Anello Deflettore Aria NERO | ||||
| 28 | 1600591017 | 2.24 | 2.73 | |
| Manicotto ad ago AGC 18 | ||||
| 31 | 1600910018 | 4.10 | 5.00 | |
| Vite a testa ovale Torx 4x30 | ||||
| 34 | 2603490024 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 42 | 2603410001 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 43 | 2912401019 | 0.83 | 1.01 | |
| Guarnizione labiale dell'albero rotante | ||||
| 48 | 1600290016 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 49 | 1600390017 | 4.10 | 5.00 | |
| Vite conformante al filetto. Vite B5 x 75 MM | ||||
| 53 | 1603435049 | 1.94 | 2.37 | |
| Anello intermedio | ||||
| 57 | 1600502023 | 1.70 | 2.07 | |
| Cavo di collegamento L=52 MM | ||||
| 63 | 1604448011 | 1.94 | 2.37 | |
| Elemento Di Bloccaggio | ||||
| 68 | 1603231014 | 1.70 | 2.07 | |
| Vite formante a filettatura M6x25 MM | ||||
| 74 | 2603435042 | 1.18 | 1.44 | |
| Molla di Arresto | ||||
| 80 | 1601329025 | 1.18 | 1.44 | |
| Bullone di bloccaggio | ||||
| 81 | 1603231015 | 5.33 | 6.50 | |
| Tappo H03 Kiba DF700 | ||||
| 82 | 1605500205 | 2.24 | 2.73 | |
| Piastra di Riferimento | ||||
| 83 | 1601110470 | 0.83 | 1.01 | |
| Anello O | ||||
| 85 | 1600210038 | 1.94 | 2.37 | |
| Coperchio Protettivo | ||||
| 160 | 1609203316 | 187.62 | 228.90 | |
| Chiodo scanalato | ||||
| 161 | 1609203716 | 1.18 | 1.44 | |
| Supporto | ||||
| 169 | 1609203317 | 148.65 | 181.35 | |
| Testa di serraggio | ||||
| 175 | 1609203495 | 2.71 | 3.31 | |
| RUOTA | ||||
| 176 | 1609203321 | 7.58 | 9.25 | |
| Distanziali | ||||
| 177 | 1609203496 | 2.71 | 3.31 | |
| Distanziali | ||||
| 178 | 1609203497 | 2.71 | 3.31 | |
| BARRA TOMMY | ||||
| 179 | 1609203498 | 11.88 | 14.49 | |
| BARRA TOMMY | ||||
| 180 | 1609203323 | 18.19 | 22.19 | |
| Rondella piana Ø 10,5 MM | ||||
| 181 | 1609203500 | 1.94 | 2.37 | |
| Maniglia TSC 55 | ||||
| 182/84 | 1615132044 | 11.88 | 14.49 | |
| Vite esagonale | ||||
| 182/86 | 2911011270 | 3.31 | 4.04 | |
| Non più disponibile, nessuna sostituzione | ||||
| 182/88 | 1619P16922 | |||
| Presad'aspirazione | ||||
| 183 | 1609203318 | 11.88 | 14.49 | |
| Vite conformante al filetto. Vite B5 x 75 MM | ||||
| 184 | 1603435049 | 1.94 | 2.37 | |
| Molla | ||||
| 187 | 1609203501 | 5.33 | 6.50 | |
| Rondella piana | ||||
| 189 | 3609202041 | 4.70 | 5.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 190 | 3609202042 | |||
| O-Ring 6x3 MM | ||||
| 192 | 1609203504 | 1.94 | 2.37 | |
| Rondella Elast. Conica Ø42xØ22,3 MM | ||||
| 193 | 1609203505 | 26.84 | 32.74 | |
| Vite a testa cilindrica M 8x25 MM | ||||
| 194 | 1609203506 | 4.10 | 5.00 | |
| Targhetta del produttore GBH 2000 | ||||
| 195 | 1609203507 | 2.71 | 3.31 | |
| STRUMENTO DI SQUARCIO | ||||
| 651 | 3607959005 | 18.19 | 22.19 | |
| Chiave esagonale con incavo SW6 | ||||
| 654 | 1609203508 | 12.41 | 15.14 | |
| Non più disponibile, nessuna sostituzione | ||||
| 753 | 2605438362 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 755 | 2608600286 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 757 | 2608600182 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 783 | 1609202230 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 784 | 2602025063 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 803 | 1604010657 | |||
| Cavo di alimentazione | ||||
| 805 | 1607000228 | 20.42 | 24.91 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| Molla a spirale AGC 18 | ||||
| 816/02 | 2604652008 | 1.18 | 1.44 | |
| KIT DI SERVIZIO 115V | ||||
| 816/04 | 1607014149 | 6.54 | 7.98 | |
| Carter del ingranaggio | ||||
| 817 | 1609203513 | 36.85 | 44.96 | |
| Albero di trasmissione M8 | ||||
| 817/01 | 1609203514 | 20.42 | 24.91 | |
| Fermo di profondità TSF 55 EBQ | ||||
| 867 | 1609203510 | 13.93 | 16.99 | |
| Perno di blocco HKC 55 | ||||
| 872 | 1609203511 | 9.53 | 11.63 | |
| Non più disponibile, nessuna sostituzione | ||||
| 887 | 1617000171 | |||
