Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601621703 ( GNF35CA )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

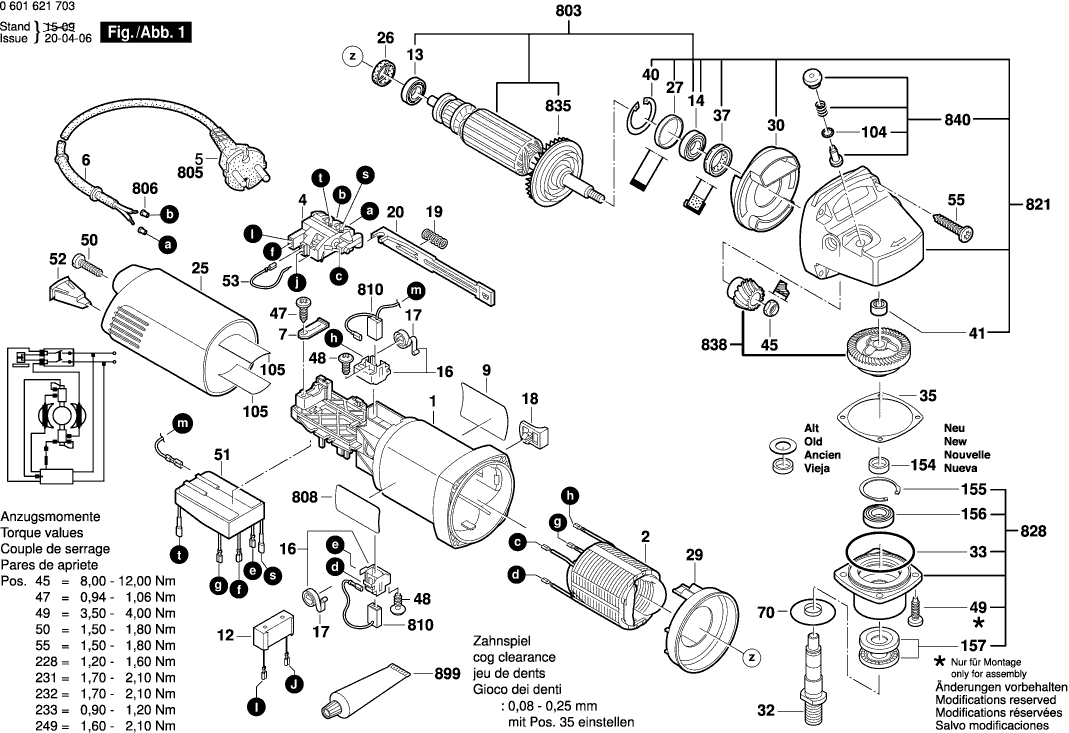

Disegni tecnici di Bosch 0601621703 ( GNF35CA )
Elenco parti di Bosch 0601621703 ( GNF35CA )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108208 | 8.45 | 10.31 | |
| Campo 230V | ||||
| 2 | 1607000F0S | 29.75 | 36.30 | |
| Campo 230V | ||||
| 2 | 160422054U | 25.28 | 30.84 | |
| Interruttore | ||||
| 4 | 1607200150 | 15.71 | 19.17 | |
| OCCHIELLO | ||||
| 6 | 2600703013 | 1.94 | 2.37 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 60829427UT | 1.94 | 2.37 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1607328042 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600905032 | 4.70 | 5.73 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1601323025 | 2.71 | 3.31 | |
| Molla a spirale | ||||
| 17 | 3604651005 | 1.94 | 2.37 | |
| Molla a spirale AGC 18 | ||||
| 17 | 1604652013 | 1.18 | 1.44 | |
| Maniglia Dell'interruttore | ||||
| 18 | 3602025023 | 4.10 | 5.00 | |
| Molla compressione | ||||
| 19 | 1604611026 | 0.83 | 1.01 | |
| Scivolo di regolazione | ||||
| 20 | 1602319011 | 1.18 | 1.44 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1600508016 | 5.33 | 6.50 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 26 | 1600206036 | 1.18 | 1.44 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 29 | 1600591025 | 1.94 | 2.37 | |
| Anello deflettore d'aria | ||||
| 30 | 1600591014 | 1.94 | 2.37 | |
| Mandrino di rettifica | ||||
| 32 | 3603523041 | 36.85 | 44.96 | |
| Anello O | ||||
| 33 | 3600210124 | 2.24 | 2.73 | |
| Rondella di compensazione | ||||
| 35 | 1600136020 | 2.71 | 3.31 | |
| Rondella di compensazione | ||||
| 35 | 1600136013 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136014 | 1.94 | 2.37 | |
| Rondella di compensazione | ||||
| 35 | 1600136015 | 1.94 | 2.37 | |
| Guarnizione labiale dell'albero rotante | ||||
| 37 | 1600290016 | 1.94 | 2.37 | |
| Anello di bloccaggio | ||||
| 40 | 1600119011 | 1.70 | 2.07 | |
| CUSCINETTO A MANICOTTO | ||||
| 41 | 1600200029 | 2.24 | 2.73 | |
| Dado esagonale | ||||
| 45 | 1603300016 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 47 | 2603490021 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 48 | 1613435034 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435026 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 2603490023 | 0.83 | 1.01 | |
| Regolatore di velocità | ||||
| 51 | 1607233148 | 49.56 | 60.46 | |
| Conduttore di luce TSC 55 | ||||
| 52 | 3604460117 | 2.24 | 2.73 | |
| Cavo di connessione | ||||
| 53 | 3604438020 | 2.71 | 3.31 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 2603490024 | 1.18 | 1.44 | |
| Disco di copertura | ||||
| 70 | 3600150023 | 2.24 | 2.73 | |
| Rondella di compensazione | ||||
| 81 | 2600101022 | 1.18 | 1.44 | |
| Adesivo | ||||
| 95 | 161111C043 | 1.94 | 2.37 | |
| Anello O | ||||
| 104 | 1600210044 | 0.83 | 1.01 | |
| Piastra isolante | ||||
| 105 | 1601008005 | 2.24 | 2.73 | |
| Disco di distanza 40x50x0,5 DIN 988 | ||||
| 154 | 1600A01T5A | 5.33 | 6.50 | |
| Boccola Distanziatrice | ||||
| 154 | 3600913010 | 4.70 | 5.73 | |
| Anello di bloccaggio | ||||
| 155 | 2916660013 | 1.70 | 2.07 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 156 | 3600905130 | 8.98 | 10.96 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 156 | 160090003C | 4.10 | 5.00 | |
| Anello di tenuta | ||||
| 157 | 3600105009 | 5.33 | 6.50 | |
| Coperchio Protettivo | ||||
| 203 | 3605108193 | 33.45 | 40.81 | |
| Sezione di alloggiamento | ||||
| 204 | 3605108194 | 49.56 | 60.46 | |
| Guida crosshd. MFK 700/B | ||||
| 205 | 3600150029 | 29.75 | 36.30 | |
| Albero di perno | ||||
| 206 | 3603105010 | 2.71 | 3.31 | |
| Rullo | ||||
| 207 | 3600309003 | 4.10 | 5.00 | |
| Leva di Bloccaggio | ||||
| 209 | 3601902012 | 7.58 | 9.25 | |
| Slitta di Rifiuto | ||||
| 210 | 3601923001 | 6.54 | 7.98 | |
| Morsetto di fissaggio | ||||
| 211 | 3609202043 | 60.65 | 73.99 | |
| Pulsante | ||||
| 214 | 3602305011 | 1.70 | 2.07 | |
| Molla di torsione TSF 55 | ||||
| 215 | 3604651016 | 2.71 | 3.31 | |
| Molla a spirale | ||||
| 216 | 3604651006 | 2.24 | 2.73 | |
| Molla a spirale | ||||
| 217 | 3604651005 | 1.94 | 2.37 | |
| Leva di sicurezza | ||||
| 220 | 3601023003 | 2.24 | 2.73 | |
| Molla modellata | ||||
| 221 | 3604680002 | 1.94 | 2.37 | |
| Distanziali | ||||
| 222 | 3600300060 | 2.24 | 2.73 | |
| Distanziali | ||||
| 225 | 3600300061 | 9.53 | 11.63 | |
| Tappo protettivo | ||||
| 227 | 3605500164 | 9.53 | 11.63 | |
| Vite a testa cilindrica | ||||
| 228 | 3603490015 | 3.31 | 4.04 | |
| Vite a testa ovale Torx 4x30 | ||||
| 231 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 232 | 2918370504 | 1.70 | 2.07 | |
| Vite di grasso AW 10 3x25 | ||||
| 233 | 1613435034 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 235 | 2916089079 | 1.94 | 2.37 | |
| Spina Cilindrica | ||||
| 237 | 2917511104 | 1.18 | 1.44 | |
| Piastra di Riferimento | ||||
| 241 | 3601119180 | 4.10 | 5.00 | |
| Vite formante a filettatura M6x25 MM | ||||
| 249 | 1613490017 | 1.94 | 2.37 | |
| Piastra di Riferimento | ||||
| 305 | 3601119236 | 2.71 | 3.31 | |
| Flangia di serraggio | ||||
| 318 | 3609202039 | 12.41 | 15.14 | |
| Dado rotondo | ||||
| 319 | 3609202040 | 36.85 | 44.96 | |
| Rondella piana | ||||
| 320 | 3609202041 | 4.70 | 5.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 321 | 3609202042 | |||
| STRUMENTO DI SQUARCIO | ||||
| 651 | 3607959005 | 18.19 | 22.19 | |
| Non più disponibile, nessuna sostituzione | ||||
| 652 | 3607950016 | |||
| Set di pezzi | ||||
| 802 | 3607031545 | 55.25 | 67.40 | |
| Indotto | ||||
| 803 | 1604010654 | 73.72 | 89.94 | |
| Cavo di alimentazione | ||||
| 805 | 1607000392 | 15.71 | 19.17 | |
| Ghiandaia finale | ||||
| 806 | 1900452012 | 0.83 | 1.01 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000500 | 113.29 | 138.21 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 3607014010 | 15.71 | 19.17 | |
| Set di pezzi | ||||
| 818 | 3607031207 | 20.42 | 24.91 | |
| Carter del ingranaggio | ||||
| 821 | 1605806451 | 33.45 | 40.81 | |
| Pulsante rotativo D34 M6/8T blu | ||||
| 823 | 3607031547 | 8.45 | 10.31 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 828 | 3605700158 | 49.56 | 60.46 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 835 | 1606610132 | 1.70 | 2.07 | |
| Unità a Ingranaggi | ||||
| 838 | 1607000D4Z | 15.71 | 19.17 | |
| Pulsante | ||||
| 840 | 1607000253 | 1.70 | 2.07 | |
| Sigillante in Silicone SILASTIC 7091 | ||||
| 899 | 3605430011 | 20.42 | 24.91 | |
