Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601529203 (GNA16)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

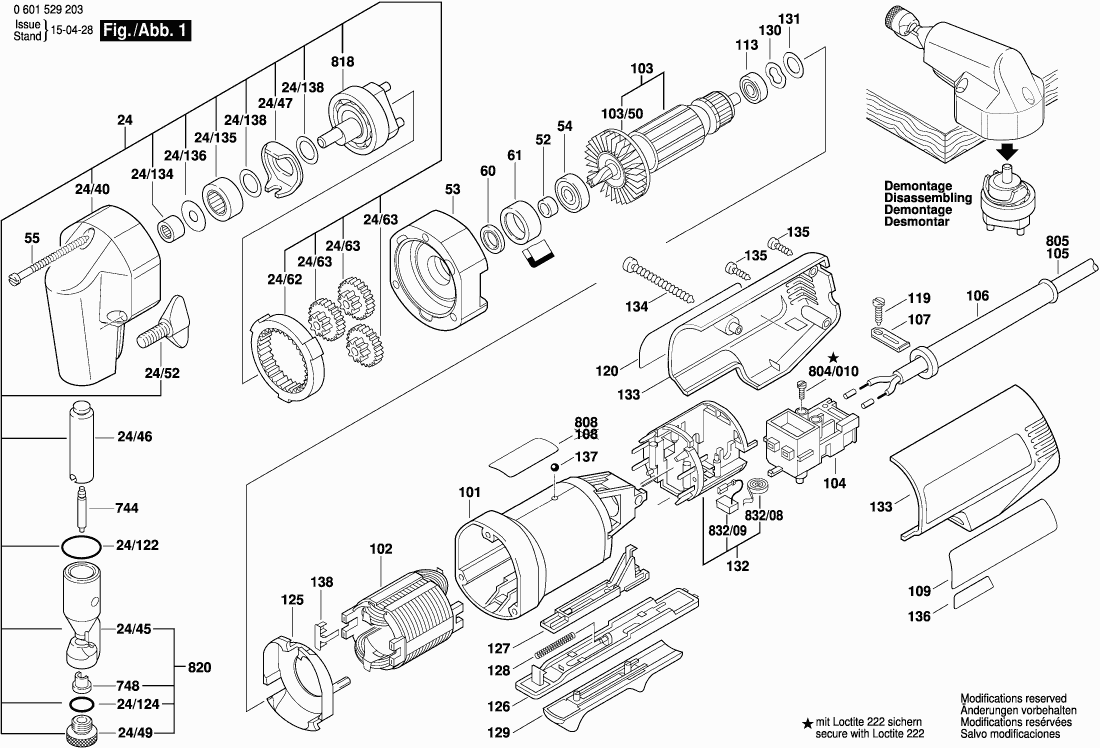

Disegni tecnici di Bosch 0601529203 (GNA16)
Elenco parti di Bosch 0601529203 (GNA16)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Kit di montaggio | ||||
| 24 | 3607000116 | 396.32 | 483.51 | |
| Anello O | ||||
| 24/122 | 3600210012 | 2.86 | 3.49 | |
| Anello O | ||||
| 24/124 | 3609202093 | 2.52 | 3.07 | |
| Cuscinetto a aghi DIN 618-8x12x10-HK 0810 | ||||
| 24/134 | 3609202085 | 6.22 | 7.59 | |
| Rullo di Sostegno | ||||
| 24/135 | 3600905158 | 21.30 | 25.99 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 24/136 | 3609202087 | 1.00 | 1.22 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 24/138 | 3600102049 | 2.40 | 2.93 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 24/40 | 3609202094 | 100.27 | 122.33 | |
| Portamatrici | ||||
| 24/45 | 3606455044 | 173.95 | 212.22 | |
| SPINGITORE | ||||
| 24/46 | 3603100045 | 18.94 | 23.11 | |
| Foglio U 0,9 MM | ||||
| 24/47 | 3602311052 | 4.18 | 5.10 | |
| Dado rotondo | ||||
| 24/49 | 3603301020 | 12.82 | 15.64 | |
| Vite ad ali | ||||
| 24/52 | 3603480005 | 12.82 | 15.64 | |
| Ingranaggio Anulare | ||||
| 24/62 | 3600112004 | 4.94 | 6.03 | |
| PIEZO POLARE | ||||
| 24/63 | 3600112005 | 3.44 | 4.20 | |
| Manicotto di tenuta | ||||
| 52 | 2600300047 | 2.40 | 2.93 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 53 | 3605700135 | 30.08 | 36.70 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 54 | 2600905039 | 11.37 | 13.87 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 54 | 2600905021 | 8.35 | 10.19 | |
| Vite della piastra | ||||
| 55 | 1603490A0M | 1.00 | 1.22 | |
| Guarnizione labiale dell'albero rotante | ||||
| 60 | 1600290016 | 2.40 | 2.93 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 61 | 3600290052 | 1.32 | 1.61 | |
| Custodia del motore | ||||
| 101 | 2605108060 | 12.21 | 14.90 | |
| Campo 230V | ||||
| 102 | 2604220502 | 33.33 | 40.66 | |
| Indotto | ||||
| 103 | 1604010B6W | 61.93 | 75.55 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 103/50 | 2606610081 | 5.96 | 7.27 | |
| Interruttore | ||||
| 104 | 2607200286 | 13.58 | 16.57 | |
| OCCHIELLO | ||||
| 106 | 2600703011 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 107 | 1601302017 | 1.00 | 1.22 | |
| Targhetta del produttore GBH 2000 | ||||
| 109 | 3601110379 | 3.04 | 3.71 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 113 | 2600905032 | 4.94 | 6.03 | |
| Vite della piastra | ||||
| 119 | 2910211019 | 1.00 | 1.22 | |
| Adesivo | ||||
| 120 | 3601110351 | 2.52 | 3.07 | |
| Disco di copertura | ||||
| 125 | 2601328002 | 2.52 | 3.07 | |
| Interruttore a Bilanciere BLU | ||||
| 126 | 2608001005 | 2.52 | 3.07 | |
| Scorrimento dell'interruttore | ||||
| 127 | 2608001008 | 1.90 | 2.32 | |
| Molla compressione | ||||
| 128 | 2604611033 | 2.08 | 2.54 | |
| Maniglia Dell'interruttore | ||||
| 129 | 2608001010 | 2.52 | 3.07 | |
| Rondella di compensazione | ||||
| 130 | 2600150003 | 2.08 | 2.54 | |
| Rondella di compensazione | ||||
| 131 | 2600101617 | 1.49 | 1.82 | |
| PORTA-SPAZZOLA | ||||
| 132 | 3604336011 | 55.56 | 67.78 | |
| Coperchio del alloggiamento VERDE | ||||
| 133 | 2605104339 | 12.21 | 14.90 | |
| Vite | ||||
| 134 | 1603490A1E | 1.30 | 1.59 | |
| Vite della piastra | ||||
| 135 | 2910211007 | 1.49 | 1.82 | |
| Adesivo | ||||
| 136 | 3601110206 | 2.52 | 3.07 | |
| Pallina BLU | ||||
| 137 | 2603230001 | 1.24 | 1.51 | |
| Molla di contatto | ||||
| 138 | 2601329037 | 1.49 | 1.82 | |
| KNABBELSTEMPEL | ||||
| 744 | 2608639027 | 0.83 | 1.01 | |
| MATRIJS | ||||
| 748 | 2608639028 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 804/010 | 3607030229 | 5.27 | 6.43 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 23.90 | 29.16 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| Supporto del Cambio Planetario | ||||
| 818 | 1600A003A0 | 155.51 | 189.72 | |
| Porta matrice | ||||
| 820 | 3607030493 | 244.89 | 298.77 | |
| Molla a spirale AGC 18 | ||||
| 832/08 | 1604652013 | 1.49 | 1.82 | |
| KIT DI SERVIZIO 115V | ||||
| 832/09 | 3607014001 | 10.68 | 13.03 | |
