Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601F17820 ( GMF1400CE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

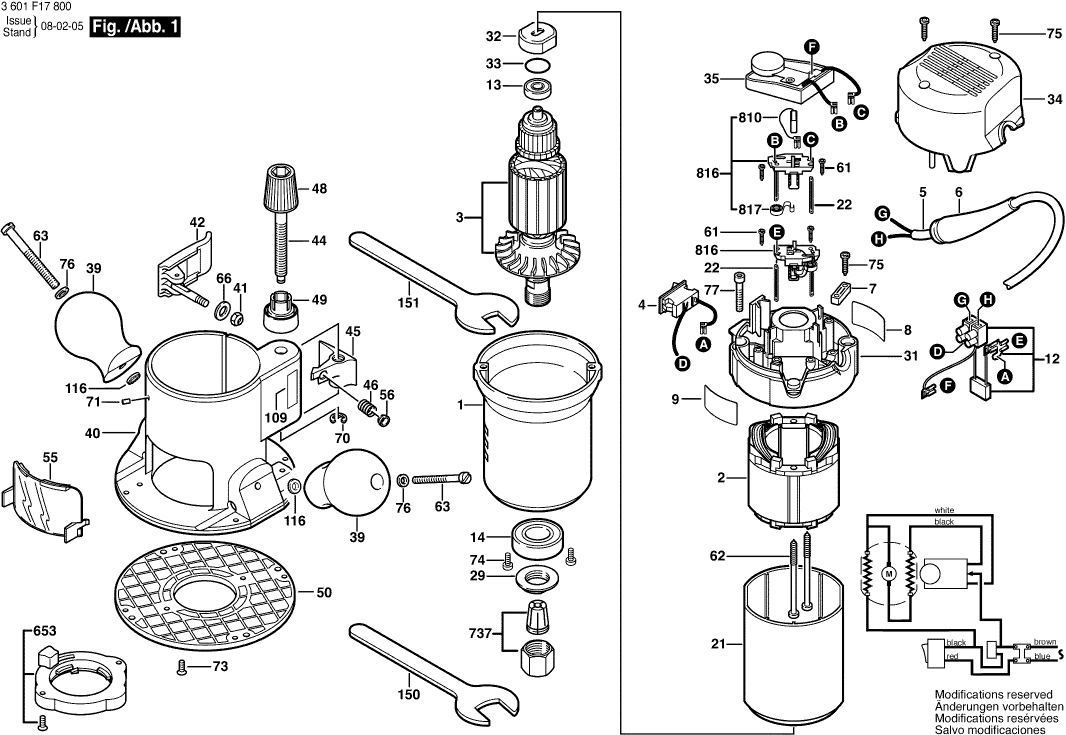

Disegno tecnico del modello Bosch 3601F17820 ( GMF1400CE )
Elenco parti di ricambio del modello Bosch 3601F17820 ( GMF1400CE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 2610922584 | 29.75 | 36.30 | |
| Campo 230V | ||||
| 2 | 2610941203 | 55.25 | 67.40 | |
| STATORE 230V | ||||
| 3 | 2610941202 | 209.26 | 255.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 2610016526 | |||
| Cavo di alimentazione | ||||
| 5 | 2610935598 | 20.42 | 24.91 | |
| OCCHIELLO | ||||
| 6 | 3600703508 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta | ||||
| 8 | 2610936606 | 2.71 | 3.31 | |
| Etichetta | ||||
| 9 | 2610935603 | 2.71 | 3.31 | |
| Condensatore di interferenza | ||||
| 12 | 2610938252 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 3600905513 | 9.53 | 11.63 | |
| CUSCINETTO A SFERA | ||||
| 14 | 1600900088 | 5.33 | 6.50 | |
| MANICOTTO ISOLANTE | ||||
| 21 | 2610009656 | 7.58 | 9.25 | |
| Terminale a lamella | ||||
| 22 | 1604477005 | 1.94 | 2.37 | |
| Dado | ||||
| 29 | 2610993582 | 3.31 | 4.04 | |
| Parte Posteriore Della Custodia | ||||
| 31 | 2610941007 | 8.45 | 10.31 | |
| Portacuscinetto | ||||
| 32 | 2610991375 | 4.70 | 5.73 | |
| Anello O | ||||
| 33 | 1900210115 | 1.94 | 2.37 | |
| Set di maniglie | ||||
| 34 | 2610941008 | 6.54 | 7.98 | |
| Regolatore di velocità | ||||
| 35 | 1607233135 | 33.45 | 40.81 | |
| Maniglia TSC 55 | ||||
| 39 | 2610991387 | 9.53 | 11.63 | |
| Base | ||||
| 40 | 2610925365 | 60.65 | 73.99 | |
| Dado esagonale | ||||
| 41 | 3603435044 | 0.83 | 1.01 | |
| Leva di serraggio | ||||
| 42 | 2610915060 | 5.83 | 7.11 | |
| Asta | ||||
| 44 | 2610922527 | 2.71 | 3.31 | |
| Leva KA 65 | ||||
| 45 | 2610991385 | 4.10 | 5.00 | |
| Molla | ||||
| 46 | 2610991371 | 1.70 | 2.07 | |
| Dispositivo di regolazione | ||||
| 48 | 2610993576 | 1.94 | 2.37 | |
| Cintura | ||||
| 49 | 2610993577 | 0.83 | 1.01 | |
| Piastra di copertura | ||||
| 50 | 2610928164 | 13.93 | 16.99 | |
| Non più disponibile, nessuna sostituzione | ||||
| 55 | 2610991389 | |||
| Coperchio | ||||
| 56 | 2610991372 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 61 | 2910611006 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 62 | 2610991306 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 63 | 2910011219 | 1.18 | 1.44 | |
| Rondella di bloccaggio | ||||
| 66 | 2918660004 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 70 | 2610996054 | 1.18 | 1.44 | |
| Bullone | ||||
| 71 | 2610994492 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 73 | 2610915161 | |||
| Vite di grasso AW 10 3x25 | ||||
| 74 | 2910641120 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 75 | 2610910566 | 1.18 | 1.44 | |
| Rondella piana | ||||
| 76 | 2916011013 | 0.83 | 1.01 | |
| Vite a brugola | ||||
| 77 | 2910141166 | 1.18 | 1.44 | |
| Etichetta | ||||
| 109 | 2610935604 | 2.71 | 3.31 | |
| Coperchio di protezione | ||||
| 110 | 2610912594 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 111 | 2610990022 | 1.18 | 1.44 | |
| Tappo H03 Kiba DF700 | ||||
| 112 | 2610914852 | 0.83 | 1.01 | |
| Rondella serrata | ||||
| 116 | 2916079032 | 1.18 | 1.44 | |
| Bullone | ||||
| 117 | 2610994492 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 118 | 2610996143 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 119 | 2610913441 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 120 | 2610912597 | 12.41 | 15.14 | |
| Maniglia TSC 55 | ||||
| 121 | 2610996107 | 13.93 | 16.99 | |
| Disco | ||||
| 122 | 2610914639 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 123 | 2610912598 | 1.18 | 1.44 | |
| Pieghe a soffietto | ||||
| 124 | 3605510548 | 4.70 | 5.73 | |
| Non più disponibile, nessuna sostituzione | ||||
| 125 | 2610915161 | |||
| Piastra di copertura | ||||
| 127 | 2610997099 | 15.71 | 19.17 | |
| Anello di bloccaggio | ||||
| 130 | 2916650003 | 1.18 | 1.44 | |
| Anello O | ||||
| 131 | 1900210111 | 0.83 | 1.01 | |
| Bullone TURBO II | ||||
| 144 | 3603450504 | 4.10 | 5.00 | |
| Molla compressione | ||||
| 145 | 3604651503 | 1.70 | 2.07 | |
| Leva di Bloccaggio | ||||
| 146 | 3602000510 | 1.94 | 2.37 | |
| Vite di grasso AW 10 3x25 | ||||
| 147 | 2910641122 | 1.70 | 2.07 | |
| Rondella di bloccaggio a molla B 4 DIN 127 | ||||
| 148 | 2916680005 | 0.83 | 1.01 | |
| Chiave a bocca singola SW22 | ||||
| 150 | 2610992417 | 12.41 | 15.14 | |
| Chiave del mandrino | ||||
| 151 | 2610991388 | 7.58 | 9.25 | |
| Non più disponibile, nessuna sostituzione | ||||
| 155 | 2610912599 | |||
| Etichetta | ||||
| 156 | 2610935605 | 2.71 | 3.31 | |
| Indicatore DF 700 | ||||
| 157 | 2610997094 | 4.70 | 5.73 | |
| Asta | ||||
| 158 | 2610912600 | 6.54 | 7.98 | |
| Vite ad ali | ||||
| 159 | 1613480008 | 1.18 | 1.44 | |
| PULSANTE | ||||
| 160 | 2610912601 | 4.10 | 5.00 | |
| Anello O | ||||
| 161 | 2610068154 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 170 | 3600232503 | |||
| Cappuccio a cricchetto | ||||
| 171 | 2600590006 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 172 | 3603415556 | 1.70 | 2.07 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 173 | 3916060500 | 0.83 | 1.01 | |
| Rondella di bloccaggio | ||||
| 183 | 2918660004 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 184 | 3603435044 | 0.83 | 1.01 | |
| Leva di serraggio | ||||
| 186 | 2610915060 | 5.83 | 7.11 | |
| Anello di posizionamento | ||||
| 653 | 2610991370 | 26.84 | 32.74 | |
| Spantang GOF 12/1300, 8x24 | ||||
| 737 | 2608570105 | 41.24 | 50.31 | |
| Spantang GOF 12/13/2000, 3/8, 24 | ||||
| 737 | 2608570106 | 41.24 | 50.31 | |
| Spantang GOF 12/1300, 12x24 | ||||
| 737 | 2608570107 | 41.24 | 50.31 | |
| Spantang GOF 12/1300, 1/2, 24 | ||||
| 737 | 2608570108 | 41.24 | 50.31 | |
| Spantang GOF 12/1300, 6x24 | ||||
| 737 | 2608570103 | 38.24 | 46.65 | |
| Spantang GOF 12/1300, 1/4, 24 | ||||
| 737 | 2608570104 | 38.24 | 46.65 | |
| Base | ||||
| 801 | 2610924454 | 73.72 | 89.94 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2610007957 | 8.45 | 10.31 | |
| PORTA-SPAZZOLA | ||||
| 816 | 3604336506 | 18.19 | 22.19 | |
| Molla a spirale AGC 18 | ||||
| 817 | 3604652501 | 2.71 | 3.31 | |
| Supporto | ||||
| 826 | 2610997115 | 81.47 | 99.39 | |
