Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601193008 ( GMB32 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

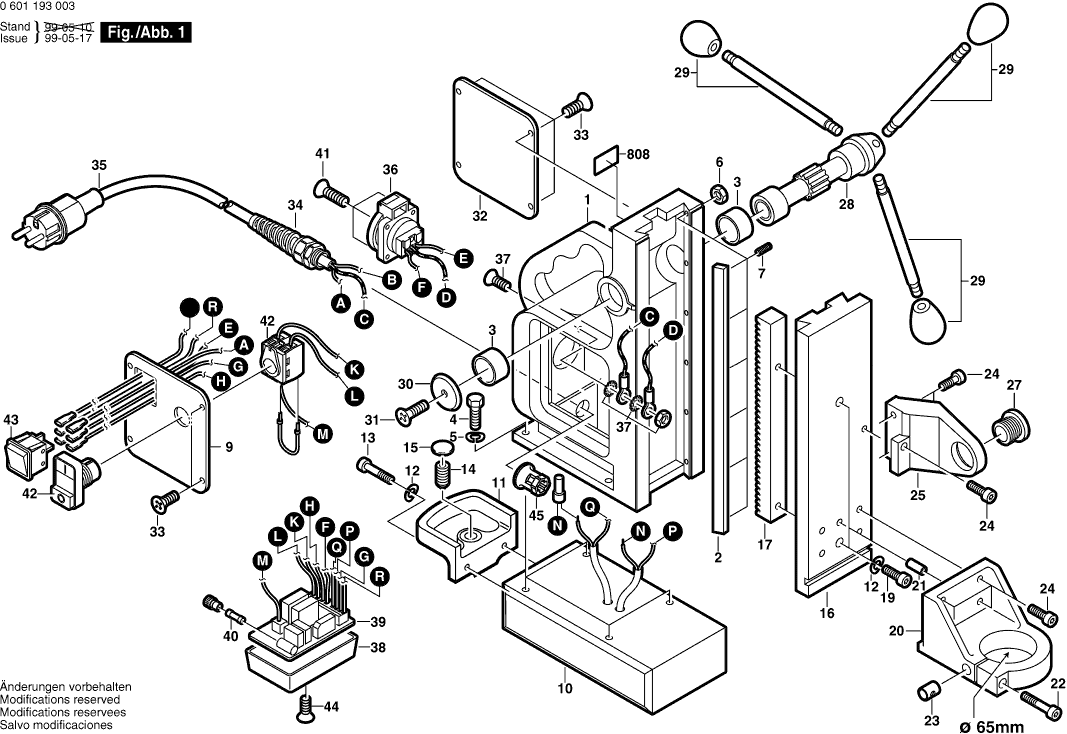

Disegno tecnico del modello Bosch 0601193008 ( GMB32 )
Elenco parti di ricambio del modello Bosch 0601193008 ( GMB32 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 3609201501 | 756.34 | 922.73 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 2 | 3609201502 | 29.75 | 36.30 | |
| CUSCINETTO A MANICOTTO | ||||
| 3 | 3609201503 | 44.82 | 54.68 | |
| Vite Esagonale ISO 4017-M8x35-8.8-A | ||||
| 4 | 2911061248 | 0.83 | 1.01 | |
| Rondella elastica | ||||
| 5 | 2916690007 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 6 | 2915011006 | |||
| ASTA FILETTATA | ||||
| 7 | 2912040163 | 11.88 | 14.49 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 3609201504 | 49.56 | 60.46 | |
| Base Magnetica | ||||
| 10 | 3609201505 | 605.65 | 738.89 | |
| Staffa di ritenuta | ||||
| 11 | 3609201506 | 81.47 | 99.39 | |
| Rondella elastica M6 | ||||
| 12 | 2916690005 | 1.18 | 1.44 | |
| Vite a brugola | ||||
| 13 | 2910141201 | 1.94 | 2.37 | |
| Vite di spinta a sfere | ||||
| 14 | 3609201507 | 13.93 | 16.99 | |
| Coperchio | ||||
| 15 | 3609201508 | 4.10 | 5.00 | |
| Blocco di guida | ||||
| 16 | 3609201509 | 13.93 | 16.99 | |
| Cremagliera dentata | ||||
| 17 | 3609201510 | 130.32 | 158.99 | |
| Vite a brugola | ||||
| 19 | 2910141203 | 1.18 | 1.44 | |
| Ritenuta del motore ETS 150 EC | ||||
| 20 | 3609201511 | 209.26 | 255.30 | |
| Spina Cilindrica | ||||
| 21 | 2917891147 | 5.33 | 6.50 | |
| Vite a brugola | ||||
| 22 | 2910141217 | 4.10 | 5.00 | |
| Bullone | ||||
| 23 | 3609201512 | 12.41 | 15.14 | |
| Vite a brugola | ||||
| 24 | 2910145197 | 1.18 | 1.44 | |
| Porta laterale | ||||
| 25 | 3609201513 | 113.29 | 138.21 | |
| VITE C M4X35 | ||||
| 27 | 3609201514 | 11.88 | 14.49 | |
| Albero del Pignone | ||||
| 28 | 3609201515 | 209.26 | 255.30 | |
| Maniglia rotante | ||||
| 29 | 3609201516 | 60.65 | 73.99 | |
| Disco di copertura | ||||
| 30 | 3609201517 | 40.61 | 49.54 | |
| Vite per foro avvallato | ||||
| 31 | 2910901197 | 1.18 | 1.44 | |
| Parete posteriore TURBO II | ||||
| 32 | 3609201518 | 55.25 | 67.40 | |
| Vite per foro avvallato | ||||
| 33 | 2910891116 | 1.18 | 1.44 | |
| Guida cavo | ||||
| 34 | 3609201519 | 23.75 | 28.98 | |
| Cavo di alimentazione | ||||
| 35 | 3609201520 | 23.75 | 28.98 | |
| Presa elettrica incassata | ||||
| 36 | 3609201521 | 81.47 | 99.39 | |
| Set di materiali di messa a terra | ||||
| 37 | 3609201522 | 13.93 | 16.99 | |
| Cassa dell'interruttore | ||||
| 38 | 3609201523 | 36.85 | 44.96 | |
| Unità di controllo 230V | ||||
| 39 | 3609201524 | 388.20 | 473.60 | |
| FUSIBILE | ||||
| 40 | 3609201525 | 2.71 | 3.31 | |
| Vite per foro avvallato | ||||
| 41 | 2910891122 | 1.18 | 1.44 | |
| Interruttore di protezione del motore | ||||
| 42 | 3609201526 | 101.94 | 124.37 | |
| Interruttore on-off | ||||
| 43 | 3609201527 | 29.75 | 36.30 | |
| VITE C M4X35 | ||||
| 44 | 3609201528 | 4.70 | 5.73 | |
| Portacavo TSC 55 | ||||
| 45 | 3609201533 | 13.93 | 16.99 | |
| Cassa di trasporto | ||||
| 652 | 3609201529 | 209.26 | 255.30 | |
| Adesivo | ||||
| 653 | 3609201530 | 2.71 | 3.31 | |
| Chiave a brugola | ||||
| 654 | 3609201532 | 29.75 | 36.30 | |
| Catena 03-1 5x 2,5 DIN 8187 | ||||
| 655 | 3609201531 | 26.84 | 32.74 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
