Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601FB5110 (GKS18V-25GC)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

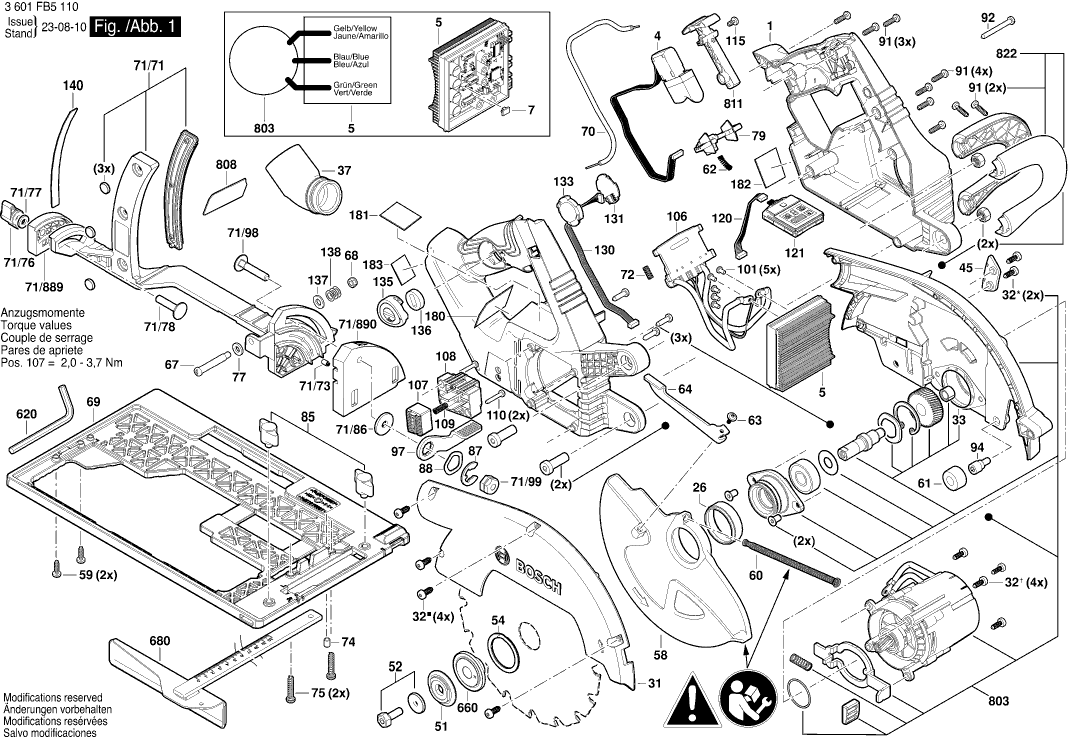

Disegni tecnici di Bosch 3601FB5110 (GKS18V-25GC)
Elenco parti di Bosch 3601FB5110 (GKS18V-25GC)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 16058065TR | 31.42 | 38.33 | |
| Cavo Elettrico | ||||
| 4 | 160440001S | 14.94 | 18.23 | |
| Modulo Elettronico | ||||
| 5 | 16072335G6 | 88.83 | 108.37 | |
| Coperchio | ||||
| 7 | 1600A025GR | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 21 | 2915011009 | 2.40 | 2.93 | |
| Boccola con flangia | ||||
| 26 | 1619P06237 | 1.00 | 1.22 | |
| Coperchio di protezione | ||||
| 31 | 1600A01286 | 13.13 | 16.02 | |
| Vite a testa ovale Torx 4x30 | ||||
| 32 | 2610386516 | 1.49 | 1.82 | |
| Anello O | ||||
| 33 | 1600210041 | 2.40 | 2.93 | |
| Presad'aspirazione | ||||
| 37 | 2605730067 | 3.44 | 4.20 | |
| Copertura TURBO II | ||||
| 45 | 1600A019H0 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 51 | 1600A01D0W | 5.81 | 7.09 | |
| VITE C M4X35 | ||||
| 52 | 1619P06232 | 2.08 | 2.54 | |
| Anello di bloccaggio | ||||
| 54 | 1619P06238 | 1.00 | 1.22 | |
| Guardia inferiore | ||||
| 58 | 1600A0152P | 21.30 | 25.99 | |
| Vite a testa ovale Torx 4x30 | ||||
| 59 | 2914201504 | 1.00 | 1.22 | |
| Molla di estensione | ||||
| 60 | 1600A00XC9 | 1.49 | 1.82 | |
| Paraurti | ||||
| 61 | 1619P06236 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 62 | 160461202N | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 63 | 2603410048 | 1.49 | 1.82 | |
| Vite speciale | ||||
| 63 | 1600A00RD6 | 1.00 | 1.22 | |
| Leva KA 65 | ||||
| 64 | 1600A0192G | 2.40 | 2.93 | |
| VITE C M4X35 | ||||
| 67 | 1619P11929 | 2.08 | 2.54 | |
| Dado esagonale | ||||
| 68 | 2609003491 | 1.00 | 1.22 | |
| PIASTRA DI BASE CPL USA | ||||
| 69 | 1600A015PA | 34.82 | 42.48 | |
| Cavo in Acciaio | ||||
| 70 | 1600A0150K | 4.94 | 6.03 | |
| Ponte AP-KA 65 | ||||
| 71/71 | 1600A0174J | 31.42 | 38.33 | |
| Cappuccio a cricchetto | ||||
| 71/73 | 2600590006 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 71/76 | 2610387875 | 2.40 | 2.93 | |
| Disco | ||||
| 71/77 | 2610060362 | 1.32 | 1.61 | |
| Rondella piana | ||||
| 71/77 | 2916011014 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 71/78 | 2910281205 | 1.49 | 1.82 | |
| Disco | ||||
| 71/86 | 2609007156 | 1.00 | 1.22 | |
| Conducente | ||||
| 71/889 | 1607000DL4 | 18.94 | 23.11 | |
| Conducente | ||||
| 71/890 | 1607000DL3 | 18.94 | 23.11 | |
| Vite M6x35 | ||||
| 71/98 | 16034300A3 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 71/98 | 1600A0140K | 1.00 | 1.22 | |
| Molla compressione | ||||
| 72 | 1609280477 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 74 | 2603400016 | |||
| Vite a testa ovale Torx 4x30 | ||||
| 75 | 2914201529 | 1.00 | 1.22 | |
| Disco | ||||
| 77 | 2610060362 | 1.32 | 1.61 | |
| Interruttore di Sicurezza | ||||
| 79 | 1600A014VC | 1.49 | 1.82 | |
| Vite ad ali | ||||
| 85 | 1603480018 | 2.08 | 2.54 | |
| Anello di bloccaggio | ||||
| 87 | 2916080014 | 1.00 | 1.22 | |
| Distanziale per cuscinetto a sfera 17x12,5x0,3 | ||||
| 88 | 1600A01DD4 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 91 | 2603490022 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 92 | 2914491413 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 94 | 1619P06246 | 2.08 | 2.54 | |
| Leva di Bloccaggio | ||||
| 97 | 1600A01B11 | 2.08 | 2.54 | |
| VITE C M4X35 | ||||
| 101 | 160343003T | 1.00 | 1.22 | |
| Piastra di Contatto | ||||
| 106 | 1600A024ET | 11.37 | 13.87 | |
| Piastra di Contatto | ||||
| 106 | 1600A014R6 | 10.90 | 13.30 | |
| Elemento Di Bloccaggio | ||||
| 107 | 1600A01243 | 1.49 | 1.82 | |
| Supporto | ||||
| 108 | 1600A012CF | 1.49 | 1.82 | |
| Molla | ||||
| 109 | 1600A013BF | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 110 | 1603435092 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 115 | 2603490020 | 1.00 | 1.22 | |
| CAVO CON SPINA | ||||
| 120 | 1600A016MW | 3.44 | 4.20 | |
| Modulo Elettronico | ||||
| 121 | 16072335GD | 31.42 | 38.33 | |
| Cavo Elettrico | ||||
| 130 | 160440001A | 3.44 | 4.20 | |
| Modulo elettronico | ||||
| 131 | 1600A016CZ | 9.67 | 11.80 | |
| Pannello di copertura | ||||
| 133 | 1600A016ML | 1.00 | 1.22 | |
| COPERTURA | ||||
| 135 | 16055002F9 | 1.49 | 1.82 | |
| Spugna di gomma | ||||
| 136 | 1600A00M52 | 1.00 | 1.22 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 137 | 2916190013 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 138 | 1600100632 | 1.00 | 1.22 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 139 | 2916190013 | 1.00 | 1.22 | |
| Adesivo | ||||
| 140 | 160111C2RY | 1.00 | 1.22 | |
| Piastra di avvertimento | ||||
| 180 | 160111C2YL | 2.40 | 2.93 | |
| Piastra di avvertimento | ||||
| 181 | 160111C2YN | 2.40 | 2.93 | |
| Piastra di avvertimento | ||||
| 182 | 160111C2YP | 2.40 | 2.93 | |
| Piastra di avvertimento | ||||
| 183 | 160111C2YR | 2.40 | 2.93 | |
| Chiave a brugola | ||||
| 620 | 2610364015 | 3.44 | 4.20 | |
| Pacco Batteria USA GBA18V120 | ||||
| 653 | 1607A350CM | 352.50 | 430.05 | |
| Pacco Batteria n 5S2P | ||||
| 653 | 1607A350CH | 244.89 | 298.77 | |
| Non più disponibile, nessuna sostituzione | ||||
| 654 | 2607226325 | |||
| Disco | ||||
| 660 | 1619P06341 | 5.81 | 7.09 | |
| Disco | ||||
| 660 | 1619P06342 | 5.81 | 7.09 | |
| Regola per Tagli Angolari | ||||
| 680 | 1619X01612 | 10.90 | 13.30 | |
| Unità di comando RTSC/DTSC/ETSC | ||||
| 803 | 1607000DL2 | 173.95 | 212.22 | |
| Targhetta | ||||
| 808 | 160111A6DL | 2.40 | 2.93 | |
| Scorrimento di arresto | ||||
| 811 | 1607000DL1 | 52.45 | 63.99 | |
| Maniglia ausiliaria M10 | ||||
| 822 | 1607000DL5 | 21.30 | 25.99 | |
