Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601E7A900 ( GKS85G )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

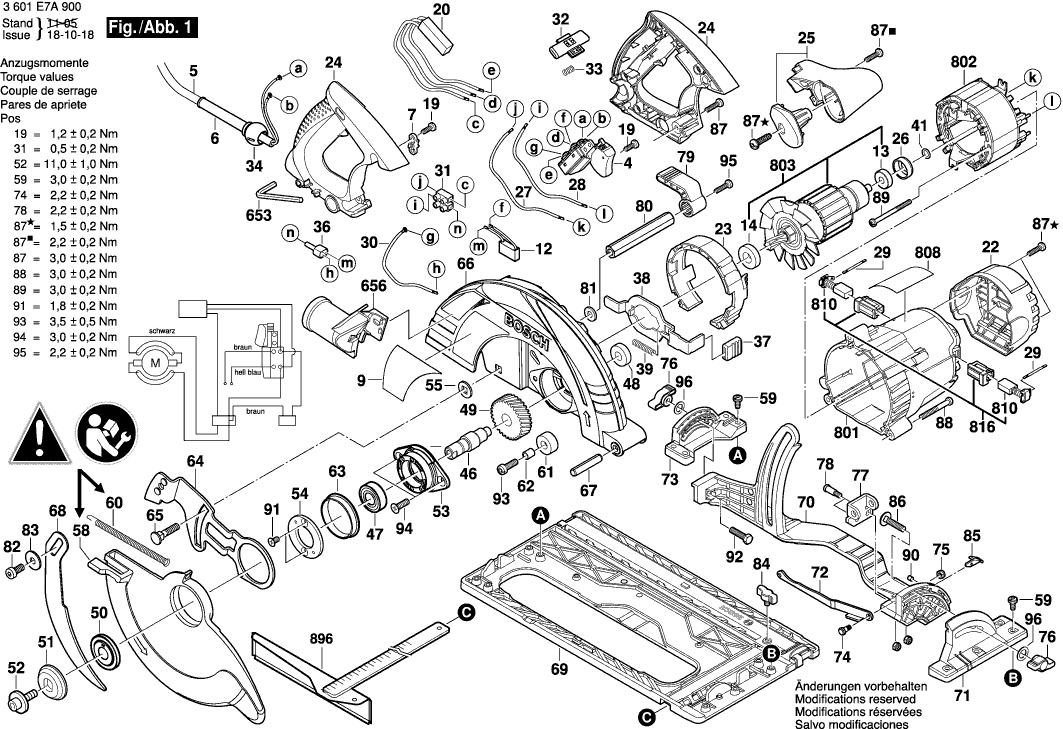

Disegno tecnico del modello Bosch 3601E7A900 ( GKS85G )
Elenco parti di ricambio del modello Bosch 3601E7A900 ( GKS85G )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Interruttore | ||||
| 4 | 1619P01115 | 13.93 | 16.99 | |
| Cavo di alimentazione | ||||
| 5 | 1619P02320 | 18.19 | 22.19 | |
| OCCHIELLO | ||||
| 6 | 2600703011 | 2.24 | 2.73 | |
| Morsetto del cavo | ||||
| 7 | 1619P01104 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P31109 | 1.94 | 2.37 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 1619P06099 | 4.70 | 5.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2610017348 | 8.45 | 10.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1619P06095 | 9.53 | 11.63 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490021 | 0.83 | 1.01 | |
| Modulo Elettronico | ||||
| 20 | 1619P06071 | 36.85 | 44.96 | |
| Cappuccio finale | ||||
| 22 | 1619P01139 | 5.33 | 6.50 | |
| Piastra di deviazione | ||||
| 23 | 1619P01140 | 3.31 | 4.04 | |
| Set di maniglie | ||||
| 24 | 1619P06098 | 10.73 | 13.09 | |
| Maniglia ausiliaria M10 | ||||
| 25 | 1619P01142 | 6.54 | 7.98 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 26 | 1619P01127 | 0.83 | 1.01 | |
| Cavo | ||||
| 27 | 1619P06100 | 1.18 | 1.44 | |
| Cavo | ||||
| 28 | 1619P06101 | 1.18 | 1.44 | |
| Cavo Elettrico | ||||
| 29 | 2610918148 | 1.70 | 2.07 | |
| Cavo | ||||
| 30 | 1619P06102 | 1.18 | 1.44 | |
| Blocco terminale | ||||
| 31 | 1619P11754 | 1.70 | 2.07 | |
| Bottone dell'interruttore | ||||
| 32 | 1619P01156 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 33 | 2610935251 | 1.18 | 1.44 | |
| Morsetto di Sollievo dallo Sforzo | ||||
| 34 | 1619P01637 | 0.83 | 1.01 | |
| Morsetto di Connessione | ||||
| 36 | 1619P06502 | 0.83 | 1.01 | |
| Tappo | ||||
| 37 | 1619P01143 | 0.83 | 1.01 | |
| Staffe Guida | ||||
| 38 | 1619P01620 | 4.10 | 5.00 | |
| Molla compressione | ||||
| 39 | 1619P01642 | 0.83 | 1.01 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 41 | 1619P07414 | 0.83 | 1.01 | |
| BARRA TOMMY | ||||
| 46 | 1619P01623 | 10.73 | 13.09 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 47 | 1900905279 | 8.45 | 10.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 48 | 1900905173 | 4.10 | 5.00 | |
| Ingranaggio Cilindrico | ||||
| 49 | 1619P01624 | 11.88 | 14.49 | |
| Disco | ||||
| 50 | 1619P01625 | 3.31 | 4.04 | |
| Anello di bloccaggio | ||||
| 51 | 1619P06089 | 2.71 | 3.31 | |
| Vite di serraggio | ||||
| 52 | 1619P01634 | 1.18 | 1.44 | |
| Flangia del cuscinetto HKC 55 | ||||
| 53 | 1619P01628 | 6.54 | 7.98 | |
| Piastra di Ritenzione | ||||
| 54 | 1619P01629 | 2.24 | 2.73 | |
| Rondella piana | ||||
| 55 | 1619P02619 | 1.18 | 1.44 | |
| Protezione pendolo HK 85 | ||||
| 58 | 1600A00XZ3 | 15.71 | 19.17 | |
| Vite a testa ovale Torx 4x30 | ||||
| 59 | 1613435015 | 1.94 | 2.37 | |
| Molla di estensione | ||||
| 60 | 1619P01632 | 1.94 | 2.37 | |
| Paraurti | ||||
| 61 | 1619P01633 | 1.18 | 1.44 | |
| Distanziali | ||||
| 62 | 1619P02580 | 0.83 | 1.01 | |
| Boccola con flangia | ||||
| 63 | 1619P02410 | 0.83 | 1.01 | |
| Telaio di Supporto | ||||
| 64 | 1619P02409 | 6.54 | 7.98 | |
| Bullone filettato M4 x 20 DIN 915 | ||||
| 65 | 1619P02411 | 0.83 | 1.01 | |
| Guardia protettiva | ||||
| 66 | 1600A00XU4 | 26.84 | 32.74 | |
| Perno di serraggio | ||||
| 67 | 2917780185 | 1.70 | 2.07 | |
| Coltello divisorio CS 50 EBG | ||||
| 68 | 1619P02408 | 5.33 | 6.50 | |
| PIASTRA DI BASE CPL USA | ||||
| 69 | 1600A00XP9 | 40.61 | 49.54 | |
| Staffa per cerniera | ||||
| 70 | 1600A00Y01 | 23.75 | 28.98 | |
| Staffa per cerniera | ||||
| 71 | 1619P09215 | 5.33 | 6.50 | |
| Interruttore a bilanciere | ||||
| 72 | 1619P02406 | 1.94 | 2.37 | |
| Staffa per cerniera | ||||
| 73 | 1619P09216 | 4.70 | 5.73 | |
| Vite a Spalla | ||||
| 74 | 2610923224 | 1.18 | 1.44 | |
| Dado esagonale | ||||
| 75 | 2915061003 | 1.70 | 2.07 | |
| BOTTONE | ||||
| 76 | 1619P06244 | 1.18 | 1.44 | |
| Fermo ad angolo Winkelanschlag AGC 18 | ||||
| 77 | 1619P09214 | 1.18 | 1.44 | |
| Vite a spalla | ||||
| 78 | 2610924635 | 1.18 | 1.44 | |
| Leva di Controllo | ||||
| 79 | 1619P01668 | 1.18 | 1.44 | |
| Asta | ||||
| 80 | 1600A00Z5N | 2.24 | 2.73 | |
| Rondella piana | ||||
| 81 | 2916021013 | 1.18 | 1.44 | |
| Bullone a collare | ||||
| 82 | 1619P02412 | 1.18 | 1.44 | |
| Rondella piana | ||||
| 83 | 1619P02413 | 0.83 | 1.01 | |
| Vite ad ali | ||||
| 84 | 1619P01618 | 0.83 | 1.01 | |
| Indicatore | ||||
| 85 | 1619P09217 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 86 | 1619P09218 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 87 | 1619P01643 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 88 | 1619P01644 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 89 | 1619P01676 | 0.83 | 1.01 | |
| Vite di regolazione | ||||
| 90 | 2610924685 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 91 | 1619P01677 | 0.83 | 1.01 | |
| Bullone filettato M4 x 20 DIN 915 | ||||
| 92 | F016L11371 | 1.94 | 2.37 | |
| VITE C M4X35 | ||||
| 93 | 1619P01679 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 94 | 1619P01680 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 95 | 1619P01673 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 96 | 2916011111 | 1.94 | 2.37 | |
| Cacciavite Spostato | ||||
| 653 | 1907950006 | 3.12 | 3.81 | |
| Chiave a brugola | ||||
| 653 | 2610364015 | 2.71 | 3.31 | |
| Adattatore per vuoto | ||||
| 656 | 1619P09425 | 1.94 | 2.37 | |
| Custodia del motore | ||||
| 801 | 1619P04514 | 13.93 | 16.99 | |
| Campo 230V | ||||
| 802 | 1619P14887 | 29.75 | 36.30 | |
| Set di armature | ||||
| 803 | 1619P01696 | 55.25 | 67.40 | |
| Targhetta | ||||
| 808 | 1619P30425 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619P01685 | 9.53 | 11.63 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1619P02799 | 12.41 | 15.14 | |
| Non più disponibile, nessuna sostituzione | ||||
| 896 | 2608190002 | |||
