Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601F67000 ( GKS65 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

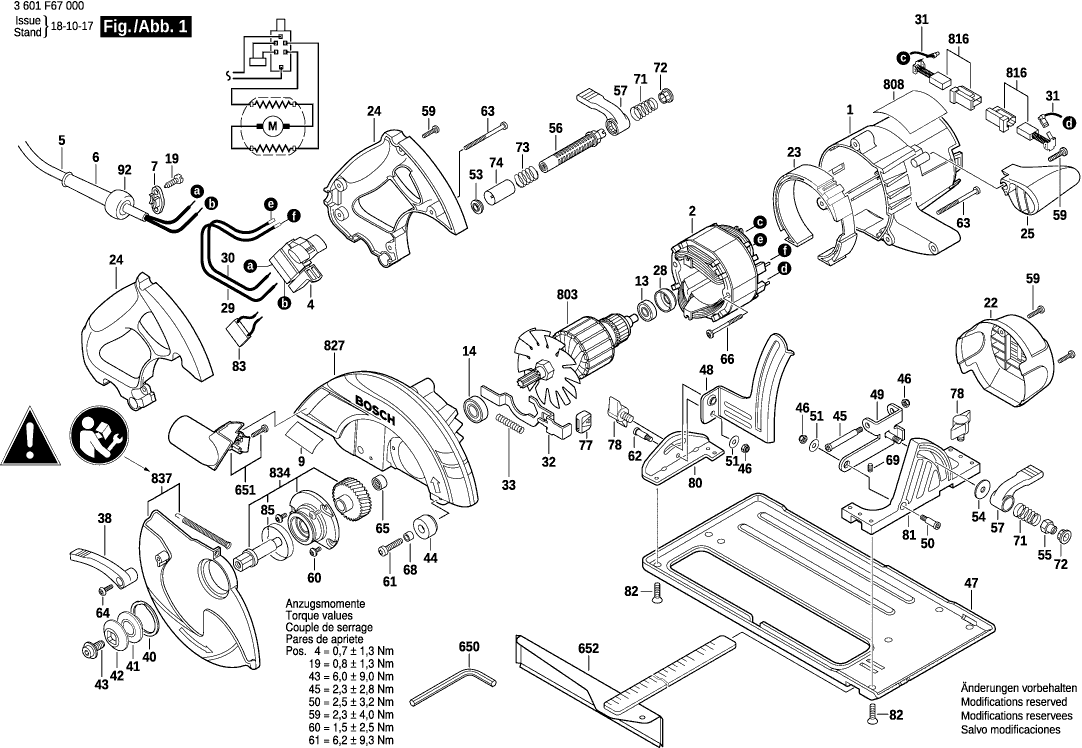

Disegni tecnici di Bosch 3601F67000 ( GKS65 )
Elenco parti di Bosch 3601F67000 ( GKS65 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Casa del Motore BLU | ||||
| 1 | 2610917049 | 18.19 | 22.19 | |
| STATORE | ||||
| 2 | 1619P14886 | 29.75 | 36.30 | |
| Interruttore | ||||
| 4 | 2610925421 | 8.45 | 10.31 | |
| Cavo di alimentazione | ||||
| 5 | 1607000386 | 15.71 | 19.17 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.24 | 2.73 | |
| MORSETTO DEL CAVO | ||||
| 7 | 2610993191 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P31122 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2610017348 | 8.45 | 10.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2610350311 | 9.53 | 11.63 | |
| VITE C M4X35 | ||||
| 19 | 1619X00504 | 0.83 | 1.01 | |
| Cappuccio di sigillatura | ||||
| 22 | 2610917052 | 4.10 | 5.00 | |
| Piastra di deviazione | ||||
| 23 | 2610924448 | 4.70 | 5.73 | |
| Maniglia TSC 55 | ||||
| 24 | 2610933956 | 15.71 | 19.17 | |
| Maniglia ausiliaria M10 | ||||
| 25 | 2610924143 | 4.10 | 5.00 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 28 | 1619P01127 | 0.83 | 1.01 | |
| Cavo Elettrico | ||||
| 29 | 2610921016 | 1.18 | 1.44 | |
| Cavo Elettrico | ||||
| 30 | 2610921022 | 1.18 | 1.44 | |
| Cavo Elettrico | ||||
| 31 | 2610918148 | 1.70 | 2.07 | |
| Bullone di bloccaggio | ||||
| 32 | 2610937399 | 2.71 | 3.31 | |
| Molla compressione | ||||
| 33 | 1619P01642 | 0.83 | 1.01 | |
| Leva KA 65 | ||||
| 38 | 2610919868 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 40 | 2610921144 | 0.83 | 1.01 | |
| Disco | ||||
| 41 | 1619P16660 | 2.71 | 3.31 | |
| Rondella elastica | ||||
| 42 | 1605703107 | 2.71 | 3.31 | |
| Vite a brugola | ||||
| 43 | 1603414007 | 1.18 | 1.44 | |
| Paraurti | ||||
| 44 | 2610918151 | 0.83 | 1.01 | |
| Vite a Spalla | ||||
| 45 | 2610924636 | 1.94 | 2.37 | |
| Dado esagonale | ||||
| 46 | 2915061003 | 1.70 | 2.07 | |
| Piastra di base | ||||
| 47 | 2610922569 | 36.85 | 44.96 | |
| Fermo ad angolo Winkelanschlag AGC 18 | ||||
| 48 | 2610922572 | 6.54 | 7.98 | |
| CERNIERA | ||||
| 49 | 2610924540 | 4.10 | 5.00 | |
| Vite a spalla | ||||
| 50 | 2610924635 | 1.18 | 1.44 | |
| Disco | ||||
| 51 | 2610917048 | 1.70 | 2.07 | |
| Rondella di bloccaggio | ||||
| 53 | 1619P01535 | 0.83 | 1.01 | |
| Disco | ||||
| 54 | 1619X00942 | 0.83 | 1.01 | |
| Dado | ||||
| 55 | 2610917206 | 1.18 | 1.44 | |
| Asta | ||||
| 56 | 2610917191 | 1.94 | 2.37 | |
| Leva KA 65 | ||||
| 57 | 2610924368 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 59 | 1619P01505 | 0.83 | 1.01 | |
| Vite di contatto | ||||
| 60 | 1619X07057 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 61 | 2610920385 | 0.83 | 1.01 | |
| Vite a Spalla | ||||
| 62 | 2610923224 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 63 | 2610925864 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 64 | 2610328924 | 2.24 | 2.73 | |
| CUSCINETTO A RULLINI | ||||
| 65 | 2610020639 | 2.71 | 3.31 | |
| VITE C M4X35 | ||||
| 66 | 2610931997 | 1.94 | 2.37 | |
| Distanziali | ||||
| 68 | 2610918985 | 0.83 | 1.01 | |
| Vite di regolazione | ||||
| 69 | 2610924685 | 0.83 | 1.01 | |
| Molla | ||||
| 71 | 1619X01792 | 0.83 | 1.01 | |
| Coperchio | ||||
| 72 | 1619P17212 | 1.94 | 2.37 | |
| Molla | ||||
| 73 | 2610919467 | 0.83 | 1.01 | |
| MANICOTTO ESATRICO | ||||
| 74 | 2610919327 | 0.83 | 1.01 | |
| Coperchio | ||||
| 77 | 2610921530 | 0.83 | 1.01 | |
| Manopola di regolazione | ||||
| 78 | 2610990806 | 1.70 | 2.07 | |
| Staffa per cerniera | ||||
| 80 | 2610922570 | 6.54 | 7.98 | |
| Staffa per cerniera | ||||
| 81 | 2610922568 | 12.41 | 15.14 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 82 | 2610924687 | 0.83 | 1.01 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 83 | 2610916645 | 2.71 | 3.31 | |
| MANICOTTO ESATRICO | ||||
| 85 | 2610920799 | 0.83 | 1.01 | |
| Elemento Di Bloccaggio | ||||
| 92 | 1603231014 | 1.70 | 2.07 | |
| Cacciavite Spostato | ||||
| 650 | 1907950006 | 3.12 | 3.81 | |
| Chiave a brugola | ||||
| 650 | 2610364015 | 2.71 | 3.31 | |
| Adattatore per Vuoto | ||||
| 651 | 2610925244 | 1.94 | 2.37 | |
| Regola per Tagli Angolari | ||||
| 652 | 1619X01612 | 8.45 | 10.31 | |
| Indotto | ||||
| 803 | 1619X01696 | 55.25 | 67.40 | |
| Targhetta | ||||
| 808 | 1619X02763 | 1.70 | 2.07 | |
| KIT DI SERVIZIO 115V | ||||
| 816 | 2610925372 | 15.71 | 19.17 | |
| Guardia superiore | ||||
| 827 | 2610925374 | 49.56 | 60.46 | |
| Albero del ingranaggio | ||||
| 834 | 2610925373 | 26.84 | 32.74 | |
| Guardia inferiore | ||||
| 837 | 1619P14442 | 11.88 | 14.49 | |
