Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601F64032 (GKS55)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

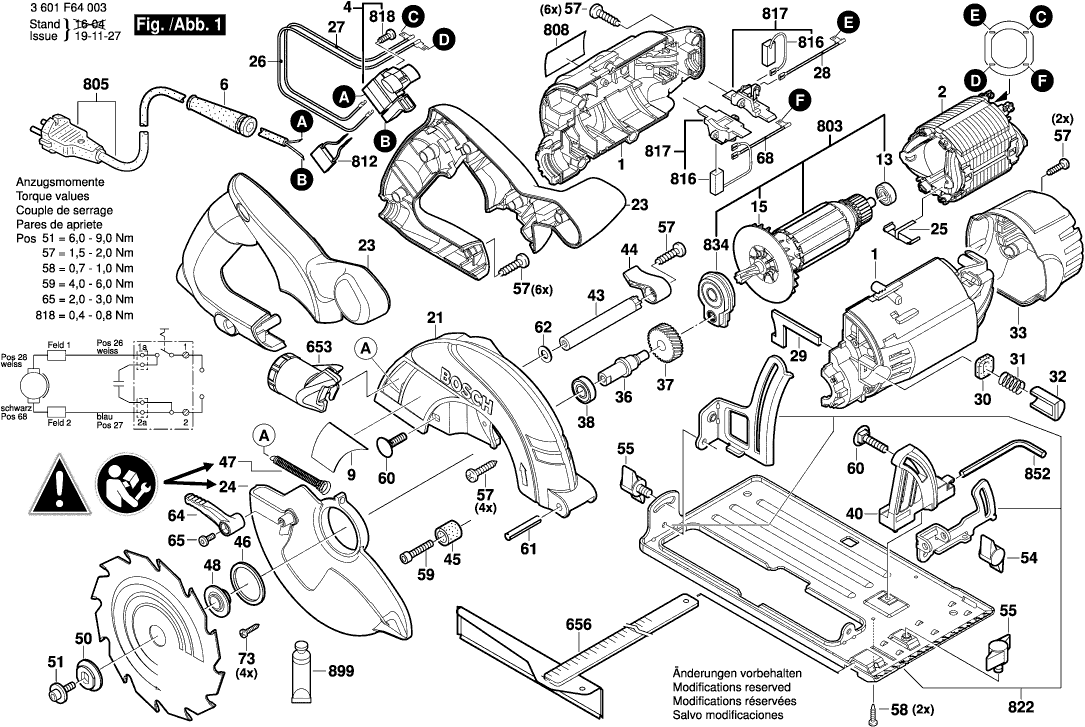

Disegni tecnici di Bosch 3601F64032 (GKS55)
Elenco parti di Bosch 3601F64032 (GKS55)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108244 | 23.90 | 29.16 | |
| Campo 230V | ||||
| 2 | 1619P08345 | 27.81 | 33.93 | |
| Interruttore | ||||
| 4 | 1607200198 | 14.94 | 18.23 | |
| Cavo di alimentazione | ||||
| 5 | 2604460187 | 12.21 | 14.90 | |
| OCCHIELLO | ||||
| 6 | 2600703017 | 2.40 | 2.93 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118A97 | 2.86 | 3.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 6.03 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 1606610145 | 2.86 | 3.49 | |
| Coperchio Protettivo | ||||
| 21 | 1605510335 | 34.82 | 42.48 | |
| Maniglia TSC 55 | ||||
| 23 | 1605500247 | 12.82 | 15.64 | |
| Protezione pendolo HK 85 | ||||
| 24 | 1605510337 | 34.82 | 42.48 | |
| Molla di contatto | ||||
| 25 | 1601290010 | 1.49 | 1.82 | |
| Cavo di connessione | ||||
| 26 | 1604449024 | 2.08 | 2.54 | |
| Cavo di connessione | ||||
| 27 | 1604449015 | 2.08 | 2.54 | |
| Cavo di connessione | ||||
| 28 | 1604449025 | 2.08 | 2.54 | |
| Leva di sicurezza | ||||
| 29 | 1601900005 | 2.08 | 2.54 | |
| Guarnizione in feltro | ||||
| 30 | 1601015033 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 31 | 1604610018 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 32 | 1603231019 | |||
| Coperchio del alloggiamento VERDE | ||||
| 33 | 1605500242 | 9.67 | 11.80 | |
| ALBERO DI TRASMISSIONE | ||||
| 36 | 1603124140 | 9.67 | 11.80 | |
| Ingranaggio Cilindrico | ||||
| 37 | 1606320601 | 12.82 | 15.64 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 38 | 1600905031 | 6.73 | 8.21 | |
| Disco A Griglia | ||||
| 39 | 1600190044 | 1.49 | 1.82 | |
| Angolo di smussatura | ||||
| 40 | 1608190027 | 4.18 | 5.10 | |
| Distanziali | ||||
| 43 | 1600360004 | 2.40 | 2.93 | |
| Leva di serraggio | ||||
| 44 | 1602002006 | 1.49 | 1.82 | |
| Paracolpi in gomma | ||||
| 45 | 1600305002 | 1.49 | 1.82 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 46 | 1600102024 | 2.08 | 2.54 | |
| Molla di estensione | ||||
| 47 | 1604650018 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 48 | 1605703133 | |||
| Rondella elastica | ||||
| 50 | 1605703108 | 2.86 | 3.49 | |
| Vite a brugola | ||||
| 51 | 1603414007 | 1.49 | 1.82 | |
| Chiave a brugola | ||||
| 52 | 2610364015 | 3.44 | 4.20 | |
| Dado esagonale | ||||
| 54 | 2610387875 | 2.40 | 2.93 | |
| Vite ad ali | ||||
| 55 | 1603480018 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 57 | 2603490022 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 58 | 2603490017 | 2.08 | 2.54 | |
| Vite formante a filettatura M6x25 MM | ||||
| 59 | 1603414010 | 1.49 | 1.82 | |
| Vite a testa cilindrica | ||||
| 60 | 2910281201 | 1.00 | 1.22 | |
| Perno di serraggio | ||||
| 61 | 2917780157 | 1.00 | 1.22 | |
| Rondella piana | ||||
| 62 | 2916011894 | 1.00 | 1.22 | |
| Leva KA 65 | ||||
| 64 | 1602002011 | 2.08 | 2.54 | |
| Vite a testa ovale Torx 4x30 | ||||
| 65 | 2610386516 | 1.49 | 1.82 | |
| Cavo di connessione | ||||
| 68 | 1604449013 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 650 | 2608190002 | |||
| Adattatore | ||||
| 653 | 1608005008 | 2.86 | 3.49 | |
| Indotto | ||||
| 803 | 1607000A56 | 110.30 | 134.57 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 812 | 1607328028 | |||
| KIT DI SERVIZIO 115V | ||||
| 816 | 1607014176 | 12.82 | 15.64 | |
| Piastra della spazzola | ||||
| 817 | 1604336049 | 13.90 | 16.96 | |
| Vite a testa cilindrica | ||||
| 818 | 2603410001 | 1.49 | 1.82 | |
| PIASTRA DI BASE CPL USA | ||||
| 822 | 2601016908 | 64.67 | 78.90 | |
| Ponte di cuscinetto | ||||
| 834 | 1607000A53 | 14.94 | 18.23 | |
| Tubo di Grasso 45 ml | ||||
| 899 | 1605430003 | 34.82 | 42.48 | |
