Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601FB9000 (GKS18V-70L)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

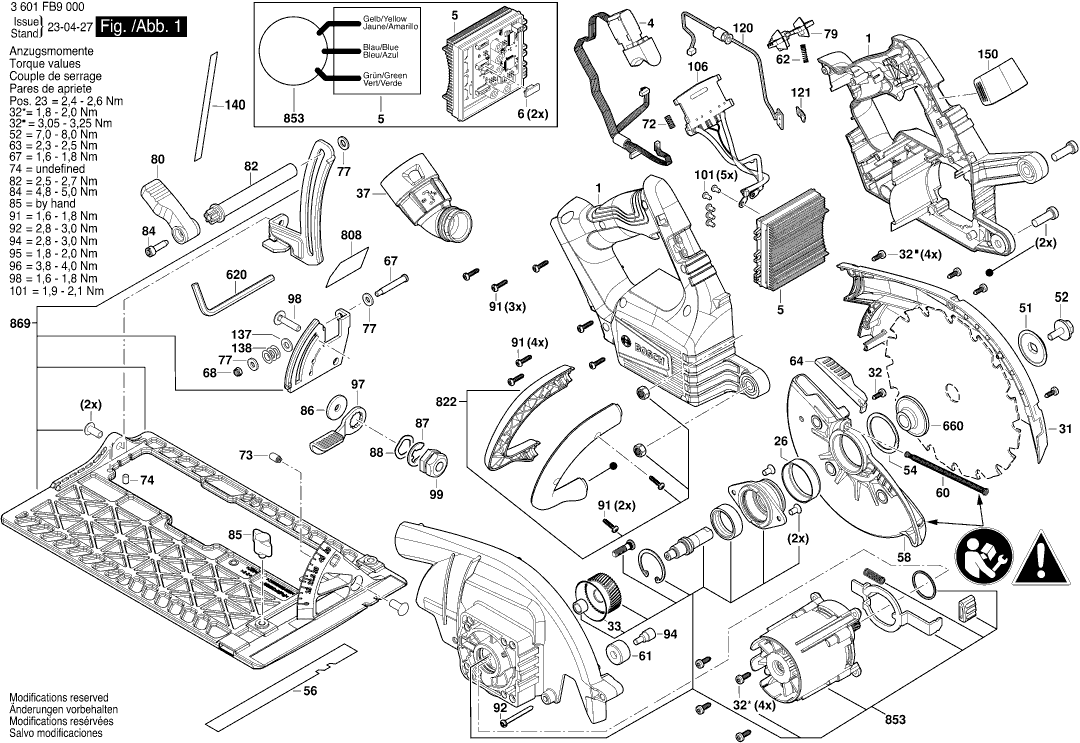

Disegni tecnici di Bosch 3601FB9000 (GKS18V-70L)
Elenco parti di Bosch 3601FB9000 (GKS18V-70L)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 16051082L2 | 31.42 | 38.33 | |
| Cavo Elettrico | ||||
| 4 | 160440001S | 14.94 | 18.23 | |
| Modulo elettronico | ||||
| 5 | 16072335NK | 88.83 | 108.37 | |
| Coperchio | ||||
| 6 | 1600A025GS | 2.08 | 2.54 | |
| Boccola con flangia | ||||
| 26 | 1619P06237 | 1.00 | 1.22 | |
| Coperchio di protezione | ||||
| 31 | 1600A01NS1 | 14.94 | 18.23 | |
| Vite a testa ovale Torx 4x30 | ||||
| 32 | 2610386516 | 1.49 | 1.82 | |
| Anello O | ||||
| 33 | 1600210041 | 2.40 | 2.93 | |
| Presad'aspirazione | ||||
| 37 | 1600A0219K | 7.46 | 9.10 | |
| Anello di bloccaggio | ||||
| 51 | 1600A01D0W | 5.81 | 7.09 | |
| VITE C M4X35 | ||||
| 52 | 1600A01Z45 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 54 | 1619P06238 | 1.00 | 1.22 | |
| Scala graduata FSK 670 | ||||
| 56 | 1600A024PD | 1.00 | 1.22 | |
| Guardia inferiore | ||||
| 58 | 1600A01VV1 | 21.30 | 25.99 | |
| Molla di estensione | ||||
| 60 | 1600A00XC9 | 1.49 | 1.82 | |
| Paraurti | ||||
| 61 | 1619P06236 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 62 | 160461202N | 1.00 | 1.22 | |
| Leva KA 65 | ||||
| 64 | 1600A01VV2 | 2.08 | 2.54 | |
| VITE C M4X35 | ||||
| 67 | 1619P11929 | 2.08 | 2.54 | |
| Dado esagonale | ||||
| 68 | 2609003491 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 72 | 1609280477 | 1.49 | 1.82 | |
| Cappuccio a cricchetto | ||||
| 73 | 1600A01BV3 | 1.00 | 1.22 | |
| ASTA FILETTATA | ||||
| 74 | 1600A01YS8 | 1.00 | 1.22 | |
| Rondella piana | ||||
| 77 | 2916011014 | 1.00 | 1.22 | |
| Interruttore di Sicurezza | ||||
| 79 | 1600A01NS6 | 1.49 | 1.82 | |
| Leva KA 65 | ||||
| 80 | 1600A027XG | 2.08 | 2.54 | |
| Asta | ||||
| 82 | 1600A01P78 | 5.81 | 7.09 | |
| Vite a brugola | ||||
| 84 | 2610957469 | 1.00 | 1.22 | |
| Vite ad ali | ||||
| 85 | 1603480018 | 2.08 | 2.54 | |
| Disco | ||||
| 86 | 2609007156 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 87 | 2916080014 | 1.00 | 1.22 | |
| Distanziale per cuscinetto a sfera 17x12,5x0,3 | ||||
| 88 | 1600A01DD4 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 91 | 2603490022 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 92 | 2914491413 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 94 | 1619P06246 | 2.08 | 2.54 | |
| Leva di Bloccaggio | ||||
| 97 | 1600A01VL3 | 2.08 | 2.54 | |
| VITE C M4X35 | ||||
| 98 | 1600A01VL4 | 1.00 | 1.22 | |
| Dado esagonale | ||||
| 99 | 1600A01VL5 | 1.49 | 1.82 | |
| VITE C M4X35 | ||||
| 101 | 160343003T | 1.00 | 1.22 | |
| Piastra di Contatto | ||||
| 106 | 1600A014R6 | 10.90 | 13.30 | |
| PCB | ||||
| 120 | 1600A028YL | 6.73 | 8.21 | |
| LENTE | ||||
| 121 | 1600A000LE | 1.49 | 1.82 | |
| Disco | ||||
| 137 | 1600A01S1S | 1.00 | 1.22 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 137 | 2916190013 | 1.00 | 1.22 | |
| Rondella di compensazione | ||||
| 138 | 1600100632 | 1.00 | 1.22 | |
| Scala graduata FSK 670 | ||||
| 140 | 1600A024PE | 1.00 | 1.22 | |
| Copertura TURBO II | ||||
| 150 | 1600A021DZ | 2.86 | 3.49 | |
| Chiave a brugola | ||||
| 620 | 2610364015 | 3.44 | 4.20 | |
| Caricabatterie UK | ||||
| 653 | 2607225921 | 165.14 | 201.47 | |
| Caricabatterie UK | ||||
| 653 | 2607225923 | 136.48 | 166.51 | |
| Disco | ||||
| 660 | 1619P06341 | 5.81 | 7.09 | |
| Targhetta | ||||
| 808 | 160111A8FV | 2.40 | 2.93 | |
| Maniglia ausiliaria M10 | ||||
| 822 | 1607000DL5 | 21.30 | 25.99 | |
| Unità di comando RTSC/DTSC/ETSC | ||||
| 853 | 1607000E5S | 173.95 | 212.22 | |
| PIASTRA DI BASE CPL USA | ||||
| 869 | 1607000E5T | 173.95 | 212.22 | |
| Pacco Batteria | ||||
| 891 | 1607A350AT | 244.89 | 298.77 | |
| ACCUPAKKET | ||||
| 891 | 1617S019K0 | 234.56 | 286.16 | |
| Pacco Batteria n 5S2P | ||||
| 891 | 1607A350LR | 197.62 | 241.10 | |
