Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601FB5000 ( GKS18V-68C )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

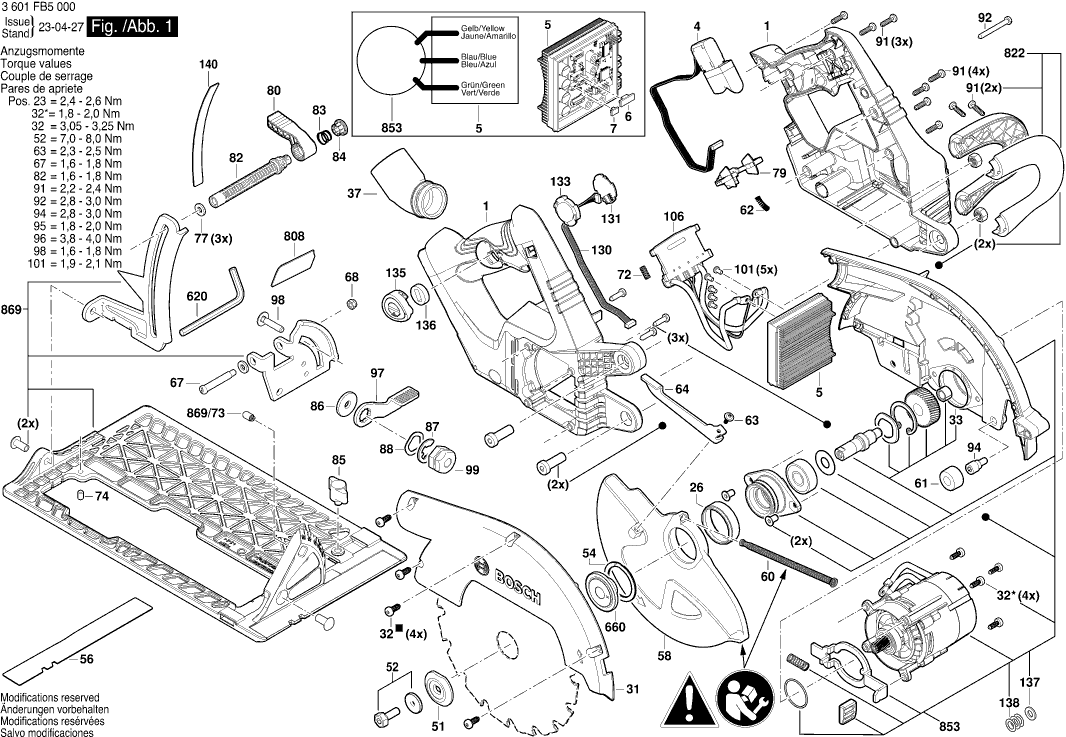

Disegno tecnico del modello Bosch 3601FB5000 ( GKS18V-68C )
Elenco parti di ricambio del modello Bosch 3601FB5000 ( GKS18V-68C )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 16058065TS | 36.85 | 44.96 | |
| Cavo Elettrico | ||||
| 4 | 160440001S | 12.41 | 15.14 | |
| Cavo Elettrico | ||||
| 4 | 160440001N | 11.68 | 14.25 | |
| Modulo Elettronico | ||||
| 5 | 16072335G6 | 73.72 | 89.94 | |
| Coperchio | ||||
| 6 | 1600A025GS | 1.70 | 2.07 | |
| Coperchio | ||||
| 7 | 1600A025GR | 1.18 | 1.44 | |
| Boccola con flangia | ||||
| 26 | 1619P06237 | 0.83 | 1.01 | |
| Coperchio di protezione | ||||
| 31 | 1600A01286 | 11.88 | 14.49 | |
| Vite a testa ovale Torx 4x30 | ||||
| 32 | 2610386516 | 1.18 | 1.44 | |
| Anello O | ||||
| 33 | 1600210041 | 1.94 | 2.37 | |
| Presad'aspirazione | ||||
| 37 | 2605730067 | 2.71 | 3.31 | |
| Anello di bloccaggio | ||||
| 51 | 1600A01D0W | 4.70 | 5.73 | |
| VITE C M4X35 | ||||
| 52 | 1619P06232 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 54 | 1619P06238 | 0.83 | 1.01 | |
| Scala graduata FSK 670 | ||||
| 56 | 160111C2SV | 1.94 | 2.37 | |
| Guardia inferiore | ||||
| 58 | 1600A0152P | 18.19 | 22.19 | |
| Molla di estensione | ||||
| 60 | 1600A00XC9 | 1.18 | 1.44 | |
| Paraurti | ||||
| 61 | 1619P06236 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 62 | 160461202N | 0.83 | 1.01 | |
| Vite speciale | ||||
| 63 | 1600A00RD6 | 0.83 | 1.01 | |
| Leva KA 65 | ||||
| 64 | 1600A0192G | 1.94 | 2.37 | |
| VITE C M4X35 | ||||
| 67 | 1619P11929 | 1.70 | 2.07 | |
| Dado esagonale | ||||
| 68 | 2609003491 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 72 | 1609280477 | 1.18 | 1.44 | |
| ASTA FILETTATA | ||||
| 74 | 1600A01YS8 | 0.83 | 1.01 | |
| Disco | ||||
| 77 | 2610060362 | 1.18 | 1.44 | |
| Rondella piana | ||||
| 77 | 2916011014 | 0.83 | 1.01 | |
| Interruttore di Sicurezza | ||||
| 79 | 1600A014VC | 1.18 | 1.44 | |
| Leva di Controllo | ||||
| 80 | 1619P06245 | 1.18 | 1.44 | |
| Asta | ||||
| 82 | 1600A019NT | 2.24 | 2.73 | |
| Molla | ||||
| 83 | 1619X01792 | 0.83 | 1.01 | |
| Coperchio | ||||
| 84 | 1619P17212 | 1.94 | 2.37 | |
| Vite ad ali | ||||
| 85 | 1603480018 | 1.70 | 2.07 | |
| Disco | ||||
| 86 | 2609007156 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 87 | 2916080014 | 0.83 | 1.01 | |
| Distanziale per cuscinetto a sfera 17x12,5x0,3 | ||||
| 88 | 1600A01DD4 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 91 | 2603490022 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 92 | 2914491413 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 94 | 1619P06246 | 1.70 | 2.07 | |
| Leva di Bloccaggio | ||||
| 97 | 1600A01B11 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 98 | 1600A0140K | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 99 | 1600A019B3 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 101 | 160343003T | 0.83 | 1.01 | |
| Piastra di Contatto | ||||
| 106 | 1600A014R6 | 8.45 | 10.31 | |
| Cavo Elettrico | ||||
| 130 | 160440001A | 2.71 | 3.31 | |
| Modulo elettronico | ||||
| 131 | 1600A016CZ | 7.58 | 9.25 | |
| Pannello di copertura | ||||
| 133 | 1600A016ML | 0.83 | 1.01 | |
| COPERTURA | ||||
| 135 | 16055002F9 | 1.18 | 1.44 | |
| Spugna di gomma | ||||
| 136 | 1600A00M52 | 0.83 | 1.01 | |
| Disco | ||||
| 137 | 1600A01S1S | 0.83 | 1.01 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 137 | 2916190013 | 0.83 | 1.01 | |
| Rondella di compensazione | ||||
| 138 | 1600100632 | 0.83 | 1.01 | |
| Adesivo | ||||
| 140 | 160111C2S4 | 1.94 | 2.37 | |
| Chiave a brugola | ||||
| 620 | 2610364015 | 2.71 | 3.31 | |
| Disco | ||||
| 660 | 1619P06341 | 4.70 | 5.73 | |
| Targhetta | ||||
| 808 | 160111A6P7 | 1.94 | 2.37 | |
| Maniglia ausiliaria M10 | ||||
| 822 | 1607000DL5 | 18.19 | 22.19 | |
| Unità di comando RTSC/DTSC/ETSC | ||||
| 853 | 1607000DM4 | 209.26 | 255.30 | |
| PIASTRA DI BASE CPL USA | ||||
| 869 | 1607000DM5 | 101.94 | 124.37 | |
| Cappuccio a cricchetto | ||||
| 869/73 | 1600A01BV3 | 0.83 | 1.01 | |
