Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601F66F00 ( GKS18V )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

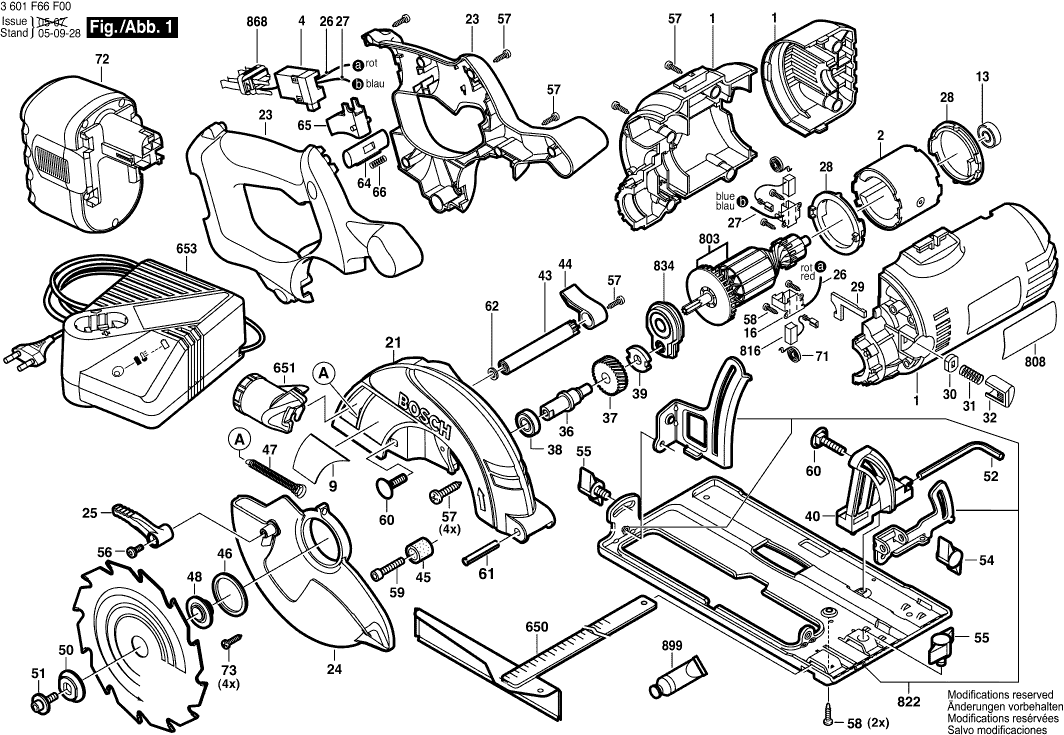

Disegno tecnico del modello Bosch 3601F66F00 ( GKS18V )
Elenco parti di ricambio del modello Bosch 3601F66F00 ( GKS18V )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1605108234 | 23.75 | 28.98 | |
| Custodia del polo 14,4-24V | ||||
| 2 | 2610942109 | 18.19 | 22.19 | |
| Interruttore on-off | ||||
| 4 | 2610997469 | 26.84 | 32.74 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1601118K10 | 2.71 | 3.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 3130900056 | 5.33 | 6.50 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1611323003 | 1.18 | 1.44 | |
| Coperchio Protettivo | ||||
| 21 | 1605510335 | 29.75 | 36.30 | |
| Maniglia TSC 55 | ||||
| 23 | 1605500252 | 15.71 | 19.17 | |
| Protezione pendolo HK 85 | ||||
| 24 | 1605510337 | 29.75 | 36.30 | |
| Leva KA 65 | ||||
| 25 | 1602002011 | 1.70 | 2.07 | |
| Cavo di connessione | ||||
| 26 | 1604448018 | 0.83 | 1.01 | |
| Cavo di collegamento L=270 MM BLU | ||||
| 27 | 1604448019 | 1.94 | 2.37 | |
| Anello di posizionamento | ||||
| 28 | 1610290043 | 1.70 | 2.07 | |
| Leva di sicurezza | ||||
| 29 | 1601900005 | 1.70 | 2.07 | |
| Guarnizione in feltro | ||||
| 30 | 1601015033 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 31 | 1604610018 | 1.18 | 1.44 | |
| Pulsante AGC 18 | ||||
| 32 | 1603231019 | 1.18 | 1.44 | |
| ALBERO DI TRASMISSIONE | ||||
| 36 | 1603124137 | 13.93 | 16.99 | |
| INGRANAGGIO | ||||
| 37 | 2610910451 | 13.93 | 16.99 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 38 | 1600905031 | 5.33 | 6.50 | |
| Disco A Griglia | ||||
| 39 | 1600190044 | 1.18 | 1.44 | |
| Angolo di smussatura | ||||
| 40 | 1608190027 | 3.31 | 4.04 | |
| Distanziali | ||||
| 43 | 1600360004 | 1.94 | 2.37 | |
| Leva di serraggio | ||||
| 44 | 1602002006 | 1.18 | 1.44 | |
| Paracolpi in gomma | ||||
| 45 | 1600305002 | 1.18 | 1.44 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 46 | 1600102024 | 1.70 | 2.07 | |
| Molla di estensione | ||||
| 47 | 1604650018 | 1.94 | 2.37 | |
| Flangia di serraggio | ||||
| 48 | 1605703133 | 4.70 | 5.73 | |
| Rondella elastica | ||||
| 50 | 1605703108 | 2.24 | 2.73 | |
| Vite a brugola | ||||
| 51 | 1603414007 | 1.18 | 1.44 | |
| Cacciavite Spostato | ||||
| 52 | 1907950006 | 3.12 | 3.81 | |
| Chiave a brugola | ||||
| 52 | 2610364015 | 2.71 | 3.31 | |
| BOTTONE | ||||
| 54 | 1603339006 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 55 | 1603480022 | |||
| Vite a testa ovale Torx 4x30 | ||||
| 56 | 2610386516 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 56 | 2914491409 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 57 | 2603490022 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 58 | 2603490017 | 1.70 | 2.07 | |
| Vite formante a filettatura M6x25 MM | ||||
| 59 | 1603414010 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 60 | 2910281201 | 0.83 | 1.01 | |
| Perno di serraggio | ||||
| 61 | 2917780157 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 62 | 2916011894 | 0.83 | 1.01 | |
| Bottone dell'interruttore | ||||
| 64 | 2610997470 | 0.83 | 1.01 | |
| Grilletto | ||||
| 65 | 2610997461 | 2.71 | 3.31 | |
| Molla compressione | ||||
| 66 | 1604611035 | 0.83 | 1.01 | |
| Molla a spirale AGC 18 | ||||
| 71 | 1619P14306 | 2.71 | 3.31 | |
| Pacco Batteria Inseribile 18V, 2,6Ah, NiMH, HD | ||||
| 72 | 2607335687 | 233.78 | 285.21 | |
| Vite a testa ovale Torx 4x30 | ||||
| 73 | 2603490017 | 1.70 | 2.07 | |
| Guida Parallela | ||||
| 650 | 2608005036 | 6.54 | 7.98 | |
| Adattatore | ||||
| 651 | 1608005008 | 2.24 | 2.73 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225027 | 113.29 | 138.21 | |
| Caricabatterie veloce GB 230/7,2-24V, 30 min | ||||
| 653 | 2607225029 | 101.94 | 124.37 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225031 | 101.94 | 124.37 | |
| Indotto | ||||
| 803 | 1607000A60 | 81.47 | 99.39 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 816 | 1617014131 | |||
| PIASTRA DI BASE CPL USA | ||||
| 822 | 1607000741 | 40.61 | 49.54 | |
| Ponte di cuscinetto | ||||
| 834 | 1607000C02 | 9.53 | 11.63 | |
| Striscia di Contatto | ||||
| 868 | 1607000732 | 5.83 | 7.11 | |
| Tubo di Grasso 45 ml | ||||
| 899 | 1605430003 | 29.75 | 36.30 | |
