Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601FB8000 ( GKM18V-50 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

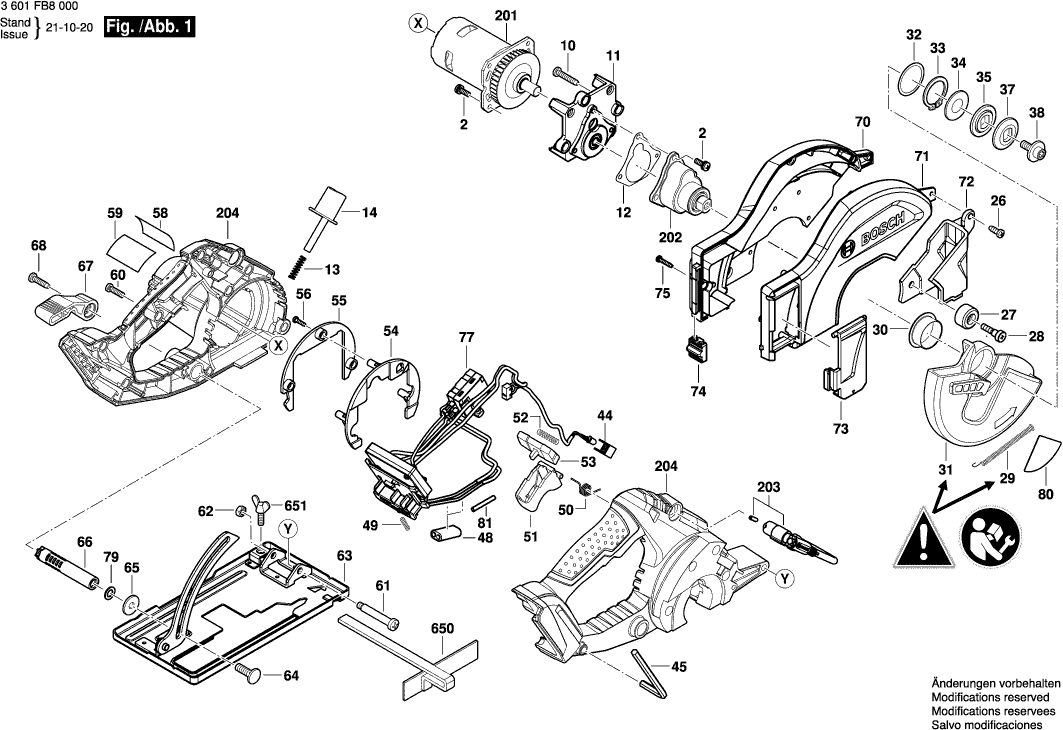

Disegno tecnico del modello Bosch 3601FB8000 ( GKM18V-50 )
Elenco parti di ricambio del modello Bosch 3601FB8000 ( GKM18V-50 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| VITE C M4X35 | ||||
| 2 | 2610034094 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 10 | 2610034144 | 0.83 | 1.01 | |
| Alloggiamento del cuscinetto | ||||
| 11 | 2610033566 | 8.45 | 10.31 | |
| Guarnizione | ||||
| 12 | 2610034143 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 13 | 2610034157 | 0.83 | 1.01 | |
| PULSANTE | ||||
| 14 | 2610034095 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 26 | 2610034145 | 0.83 | 1.01 | |
| Paraurti | ||||
| 27 | 2610033564 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 28 | 2610034140 | 0.83 | 1.01 | |
| Molla di estensione | ||||
| 29 | 2610031712 | 2.71 | 3.31 | |
| MANICOTTO FILETTATO | ||||
| 30 | 2610033580 | 0.83 | 1.01 | |
| Protezione Flap | ||||
| 31 | 2610033559 | 11.88 | 14.49 | |
| Rondella piana | ||||
| 32 | 2610034151 | 0.83 | 1.01 | |
| Anello di ritenzione | ||||
| 33 | 2610034153 | 0.83 | 1.01 | |
| Sigillo | ||||
| 34 | 2610033579 | 1.18 | 1.44 | |
| Flangia Intermedia | ||||
| 35 | 2610033571 | 2.24 | 2.73 | |
| Rondella di bloccaggio | ||||
| 37 | 2610033572 | 1.94 | 2.37 | |
| Bullone di bloccaggio | ||||
| 38 | 2610033581 | 1.70 | 2.07 | |
| LENTE | ||||
| 44 | 2610034142 | 0.83 | 1.01 | |
| Chiave a bussola esagonale | ||||
| 45 | 2610034161 | 0.83 | 1.01 | |
| Ferrite CS 70 | ||||
| 48 | 2610035267 | 5.33 | 6.50 | |
| Molla compressione | ||||
| 49 | 2610013564 | 0.83 | 1.01 | |
| Molla di torsione | ||||
| 50 | 2610034103 | 0.83 | 1.01 | |
| Grilletto | ||||
| 51 | 2610033560 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 52 | 2610034156 | 0.83 | 1.01 | |
| Leva di Bloccaggio | ||||
| 53 | 2610033561 | 1.18 | 1.44 | |
| Parete acustica | ||||
| 54 | 2610033576 | 1.18 | 1.44 | |
| Parete acustica | ||||
| 55 | 2610033577 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 56 | 2610034158 | 0.83 | 1.01 | |
| Targhetta | ||||
| 58 | 1619PB6967 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 59 | 1619PB6970 | 1.94 | 2.37 | |
| VITE C M4X35 | ||||
| 60 | 2610034146 | 0.83 | 1.01 | |
| Bullone di bloccaggio | ||||
| 61 | 2610034148 | 1.70 | 2.07 | |
| Dado esagonale | ||||
| 62 | 2610034147 | 0.83 | 1.01 | |
| PIASTRA DI BASE CPL USA | ||||
| 63 | 2610033555 | 36.85 | 44.96 | |
| Bullone di bloccaggio | ||||
| 64 | 2610034141 | 1.18 | 1.44 | |
| Disco | ||||
| 65 | 2610034150 | 0.83 | 1.01 | |
| Asta di Fissaggio M18 /M14 | ||||
| 66 | 2610033578 | 2.24 | 2.73 | |
| Leva di Controllo | ||||
| 67 | 2610033563 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 68 | 2610034159 | 0.83 | 1.01 | |
| Guardia superiore | ||||
| 70 | 1619PB6963 | 8.45 | 10.31 | |
| Guardia superiore | ||||
| 71 | 1619PB6964 | 6.54 | 7.98 | |
| Finestra di bandiera, vi TSF 55 | ||||
| 72 | 1619PB6952 | 1.94 | 2.37 | |
| Copertura TURBO II | ||||
| 73 | 1619PB6966 | 4.10 | 5.00 | |
| Blocco coperchio | ||||
| 74 | 1619PB6951 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 75 | 1619PB6974 | 0.83 | 1.01 | |
| Modulo elettronico | ||||
| 77 | 1619PB4911 | 23.75 | 28.98 | |
| Disco | ||||
| 79 | 1619PB6973 | 0.83 | 1.01 | |
| Etichetta Del Prodotto | ||||
| 80 | 2610036144 | 1.18 | 1.44 | |
| Tubo termocontraibile | ||||
| 81 | 1619PB7064 | 1.18 | 1.44 | |
| Pacco Batteria | ||||
| 91 | 2607337069 | 101.94 | 124.37 | |
| Motore a corrente continua | ||||
| 201 | 2610034087 | 168.86 | 206.01 | |
| TRASMISSIONE SA | ||||
| 202 | 2610034090 | 40.61 | 49.54 | |
| Gancio di Montaggio | ||||
| 203 | 2610034096 | 7.58 | 9.25 | |
| Assemblea dell'alloggiamento | ||||
| 204 | 1619PB6972 | 18.19 | 22.19 | |
| Guida Parallela | ||||
| 650 | 1619PA9720 | 3.31 | 4.04 | |
| Vite ad ali | ||||
| 651 | 1619PA9719 | 1.18 | 1.44 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226251 | 67.25 | 82.04 | |
