Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601F0A100 ( GKF600 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

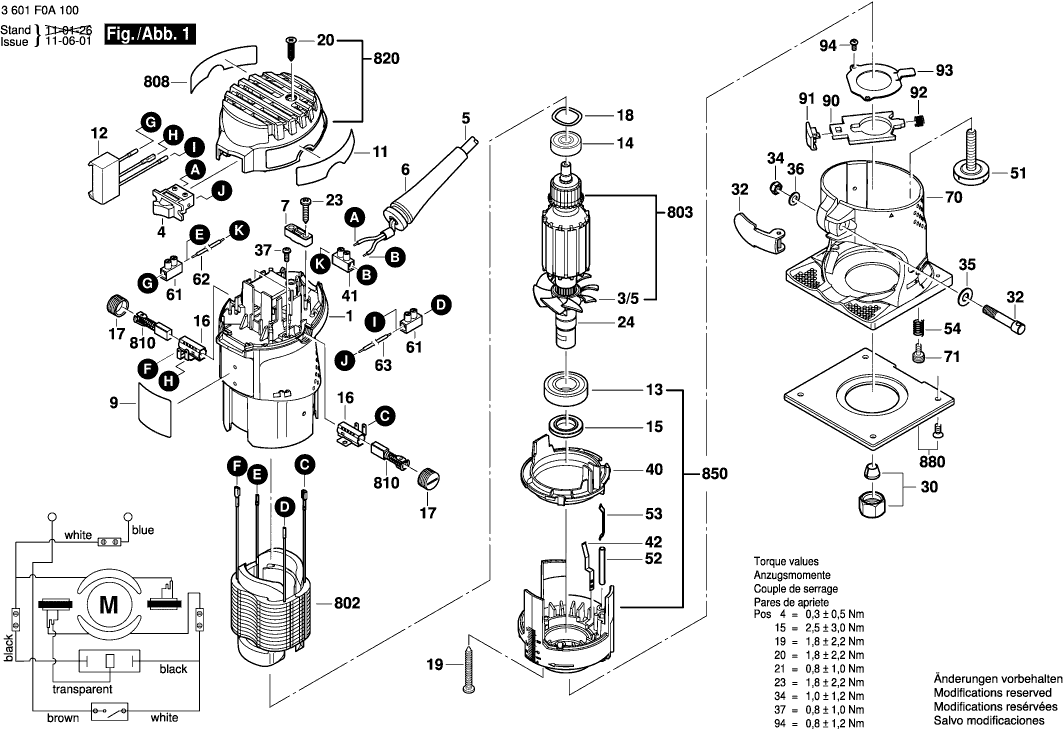

Disegno tecnico del modello Bosch 3601F0A100 ( GKF600 )
Elenco parti di ricambio del modello Bosch 3601F0A100 ( GKF600 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 2610035222 | 10.73 | 13.09 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/5 | 2609100246 | 1.70 | 2.07 | |
| Interruttore | ||||
| 4 | 2609120274 | 10.73 | 13.09 | |
| Cavo di alimentazione | ||||
| 5 | 2609120278 | 11.88 | 14.49 | |
| OCCHIELLO | ||||
| 6 | 2600703018 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609131379 | 1.70 | 2.07 | |
| Targhetta | ||||
| 11 | 2609131380 | 1.94 | 2.37 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 2609120164 | 7.58 | 9.25 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2609110435 | 5.83 | 7.11 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2609110436 | 5.33 | 6.50 | |
| DADO DI BLOCCAGGIO | ||||
| 15 | 2609110253 | 2.24 | 2.73 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2609110217 | 1.18 | 1.44 | |
| Coperchio della spazzola | ||||
| 17 | 2609100203 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 18 | 2609110294 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 19 | 2910611093 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 20 | 2609110490 | 0.83 | 1.01 | |
| Vite della piastra | ||||
| 23 | 2910611020 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 24 | 2916650006 | 1.18 | 1.44 | |
| Bussola a Vite 6,35 Ø | ||||
| 30 | 2609199145 | 15.71 | 19.17 | |
| Leva di serraggio | ||||
| 32 | 2609199041 | 4.10 | 5.00 | |
| Dado esagonale | ||||
| 34 | 2609110289 | 0.83 | 1.01 | |
| Rondella elastica | ||||
| 35 | 2609110282 | 0.83 | 1.01 | |
| Rondella di bloccaggio | ||||
| 36 | 2609110290 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 37 | 2603490017 | 1.70 | 2.07 | |
| Anello deflettore d'aria | ||||
| 40 | 2609100247 | 1.94 | 2.37 | |
| FERMAGLIO PER CAVO | ||||
| 41 | 2609120153 | 1.18 | 1.44 | |
| Fascia di Contatto | ||||
| 42 | 2609110297 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 51 | 2609110241 | 2.71 | 3.31 | |
| Spindola pressoria | ||||
| 52 | 2609110245 | 0.83 | 1.01 | |
| Diaframma | ||||
| 53 | 2609110246 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 54 | 2609110306 | 0.83 | 1.01 | |
| Morsettiere | ||||
| 61 | 2609120177 | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 62 | 2609120180 | 1.94 | 2.37 | |
| Cavo di connessione | ||||
| 63 | 2609120256 | 1.94 | 2.37 | |
| PIASTRA DI BASE CPL USA | ||||
| 70 | 2609110307 | 23.75 | 28.98 | |
| Bullone | ||||
| 71 | 2609110283 | 1.70 | 2.07 | |
| STRISCIA | ||||
| 90 | 2609110741 | 2.24 | 2.73 | |
| Pulsante | ||||
| 91 | 2609100248 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 92 | 2609110255 | 0.83 | 1.01 | |
| Piastra di copertura | ||||
| 93 | 2609110480 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 94 | 2609110367 | 0.83 | 1.01 | |
| Non più disponibile, nessuna sostituzione | ||||
| 658 | 2610008117 | |||
| STATORE | ||||
| 802 | 2609120169 | 33.45 | 40.81 | |
| Indotto | ||||
| 803 | 2609120316 | 55.25 | 67.40 | |
| Targhetta | ||||
| 808 | 2609131463 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2609120149 | 7.58 | 9.25 | |
| Coperchio del alloggiamento VERDE | ||||
| 820 | 2609199109 | 6.54 | 7.98 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 850 | 2610008123 | 26.84 | 32.74 | |
| Copertura TURBO II | ||||
| 854/7 | 2609100386 | 6.54 | 7.98 | |
| Base | ||||
| 855 | 2610008115 | 73.72 | 89.94 | |
| Rondella piana | ||||
| 855/16 | 2916011014 | 0.83 | 1.01 | |
| PIASTRA DI BASE CPL USA | ||||
| 855/2 | 2609110372 | 4.70 | 5.73 | |
| VITE C M4X35 | ||||
| 855/21 | 2609110347 | 0.83 | 1.01 | |
| Supporto | ||||
| 855/3 | 2609100381 | 5.33 | 6.50 | |
| Leva di serraggio | ||||
| 855/32 | 2609199041 | 4.10 | 5.00 | |
| Dado esagonale | ||||
| 855/34 | 2609110289 | 0.83 | 1.01 | |
| Rondella elastica | ||||
| 855/35 | 2609110282 | 0.83 | 1.01 | |
| Rondella di bloccaggio | ||||
| 855/36 | 2609110290 | 0.83 | 1.01 | |
| CHIOCCIOLA | ||||
| 855/4 | 2609110455 | 0.83 | 1.01 | |
| Cappuccio a cricchetto | ||||
| 855/5 | 2600590006 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 855/51 | 2609110241 | 2.71 | 3.31 | |
| Molla compressione | ||||
| 855/54 | 2609110306 | 0.83 | 1.01 | |
| BOTTONE | ||||
| 855/6 | 2609199008 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 855/7 | 2910281201 | 0.83 | 1.01 | |
| CHIOCCIOLA | ||||
| 855/9 | 2609110483 | 0.83 | 1.01 | |
| FERMA LUNGHEZZA | ||||
| 857 | 2610008113 | 15.71 | 19.17 | |
| VITE C M4X35 | ||||
| 857/656 | 2609110364 | 0.83 | 1.01 | |
| BOTTONE | ||||
| 857/657 | 2609199008 | 1.18 | 1.44 | |
| Vite moletta STM 1800 | ||||
| 857/659 | 2609100568 | 2.24 | 2.73 | |
| Rondella piana | ||||
| 857/662 | 2916011014 | 0.83 | 1.01 | |
| Chiave a bocca singola SW22 | ||||
| 863 | 2609110438 | 4.70 | 5.73 | |
| PIASTRA DI BASE CPL USA | ||||
| 864/1 | 2609100383 | 15.71 | 19.17 | |
| Maniglia TSC 55 | ||||
| 864/2 | 2609100423 | 2.71 | 3.31 | |
| Cappuccio Maniglia | ||||
| 864/3 | 2609100140 | 4.10 | 5.00 | |
| VITE C M4X35 | ||||
| 864/4 | 2609110607 | 1.70 | 2.07 | |
| Dado | ||||
| 864/5 | 2609110548 | 1.18 | 1.44 | |
| Vite moletta STM 1800 | ||||
| 865 | 2609199114 | 6.54 | 7.98 | |
| VITE C M4X35 | ||||
| 866 | 2609199100 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 868 | 2609110553 | 0.83 | 1.01 | |
| Camera della polvere WH V2 JP | ||||
| 870 | 2609100384 | 5.83 | 7.11 | |
| ALBERO | ||||
| 871 | 2609100385 | 6.54 | 7.98 | |
| PIASTRA DI BASE CPL USA | ||||
| 880 | 2610008124 | 8.45 | 10.31 | |
