Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601FC2000 (GKF18V-8UNIbaretool)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

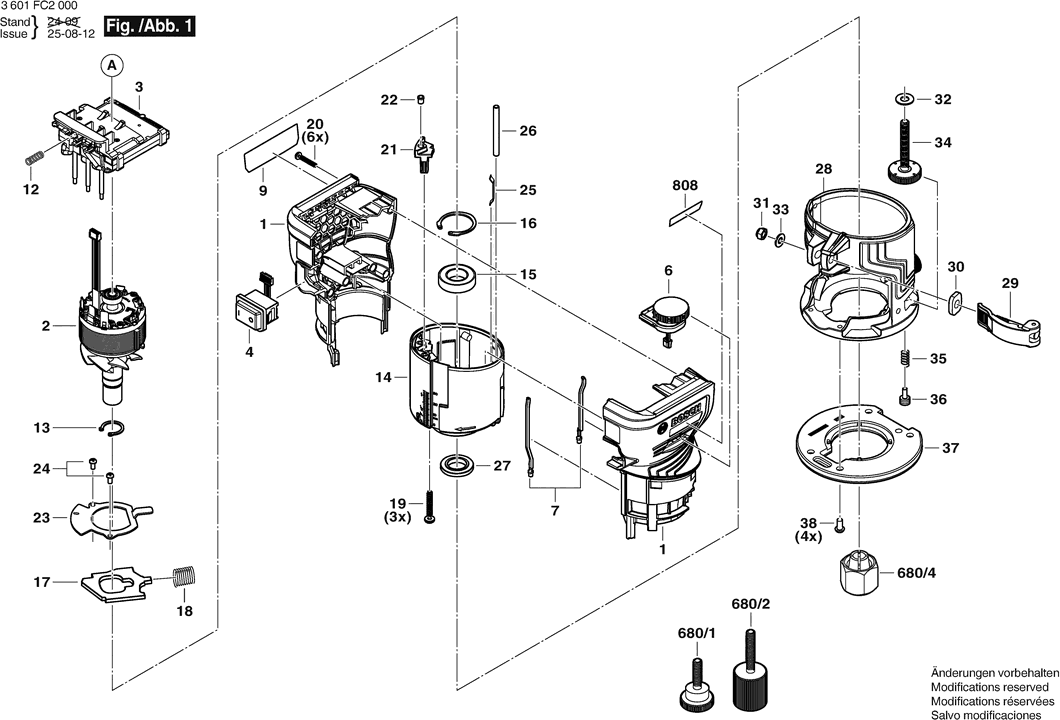

Disegni tecnici di Bosch 3601FC2000 (GKF18V-8UNIbaretool)
Elenco parti di Bosch 3601FC2000 (GKF18V-8UNIbaretool)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Carcassa | ||||
| 1 | 1617S020KR | 12.82 | 15.64 | |
| Motore a corrente continua | ||||
| 2 | 1617S020KS | 58.03 | 70.80 | |
| Gruppo elettronico | ||||
| 3 | 1617S020KT | 64.67 | 78.90 | |
| Interruttore principale | ||||
| 4 | 1617S020KU | 13.13 | 16.02 | |
| Gruppo elettronico | ||||
| 6 | 1617S020KV | 3.44 | 4.20 | |
| Modulo LED | ||||
| 7 | 1617S020KW | 6.73 | 8.21 | |
| Targhetta del costruttore | ||||
| 9 | 1617S020KX | 3.44 | 4.20 | |
| Molla compressione | ||||
| 12 | 1609280477 | 1.49 | 1.82 | |
| Anello elastico di sicurezza | ||||
| 13 | 1617S020KY | 2.08 | 2.54 | |
| Flangia del cuscinetto | ||||
| 14 | 1617S020KZ | 39.14 | 47.75 | |
| CUSCINETTO A SFERA | ||||
| 15 | 2609110606 | 10.90 | 13.30 | |
| Anello elastico di sicurezza | ||||
| 16 | 1617S020L0 | 4.18 | 5.10 | |
| Piastra di bloccaggio | ||||
| 17 | 1617S020L1 | 4.94 | 6.03 | |
| Molla | ||||
| 18 | 1617S020L2 | 2.40 | 2.93 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490024 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 20 | 2603490018 | 1.00 | 1.22 | |
| Cursore di bloccaggio | ||||
| 21 | 1617S020L3 | 4.94 | 6.03 | |
| Cappuccio di arresto | ||||
| 22 | 1617S020L4 | 3.44 | 4.20 | |
| Piastra di guida | ||||
| 23 | 1617S020L5 | 5.81 | 7.09 | |
| Vite | ||||
| 24 | 1617S020L8 | 2.08 | 2.54 | |
| Piastra elastica | ||||
| 25 | 1617S020L9 | 6.73 | 8.21 | |
| Perno | ||||
| 26 | 1617S020LA | 3.44 | 4.20 | |
| DADO DI BLOCCAGGIO | ||||
| 27 | 2609110253 | 2.52 | 3.07 | |
| Base | ||||
| 28 | 1617S020LB | 43.12 | 52.61 | |
| Leva di serraggio | ||||
| 29 | 1617S020LC | 12.82 | 15.64 | |
| Rondella | ||||
| 30 | 1617S020LD | 2.40 | 2.93 | |
| Dado esagonale | ||||
| 31 | 1617S020LE | 2.08 | 2.54 | |
| Rondella elastica conica | ||||
| 32 | 1617S020LF | 4.18 | 5.10 | |
| Rondella di arresto | ||||
| 33 | 1617S020LG | 2.40 | 2.93 | |
| Vite di regolazione | ||||
| 34 | 1617S020LH | 16.79 | 20.48 | |
| Molla di compressione | ||||
| 35 | 1617S020LJ | 2.08 | 2.54 | |
| Bullone | ||||
| 36 | 1617S020LK | 4.18 | 5.10 | |
| Piastra di base | ||||
| 37 | 1617S020LL | 5.81 | 7.09 | |
| Vite formante a filettatura M6x25 MM | ||||
| 38 | 2603410048 | 1.49 | 1.82 | |
| Caricabatterie UK | ||||
| 653 | 2607225921 | 165.14 | 201.47 | |
| Caricabatterie UK | ||||
| 653 | 2607225923 | 136.48 | 166.51 | |
| Dado ad alette | ||||
| 680/1 | 1617S023PD | 5.81 | 7.09 | |
| Vite a testa zigrinata | ||||
| 680/2 | 1617S023PC | 2.86 | 3.49 | |
| Bussola a Vite 6,35 Ø | ||||
| 680/4 | 2609199145 | 18.94 | 23.11 | |
| Bussola a Vite 6,35 Ø | ||||
| 680/4 | 1600A00H85 | 13.13 | 16.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 691 | 1607A350AN | |||
| Targhetta identificativa | ||||
| 808 | 1617S020RD | 2.40 | 2.93 | |
