Qui troverai tutte le parti e i disegni disponibili di “Bosch 3600J10700 (GHP5-75)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

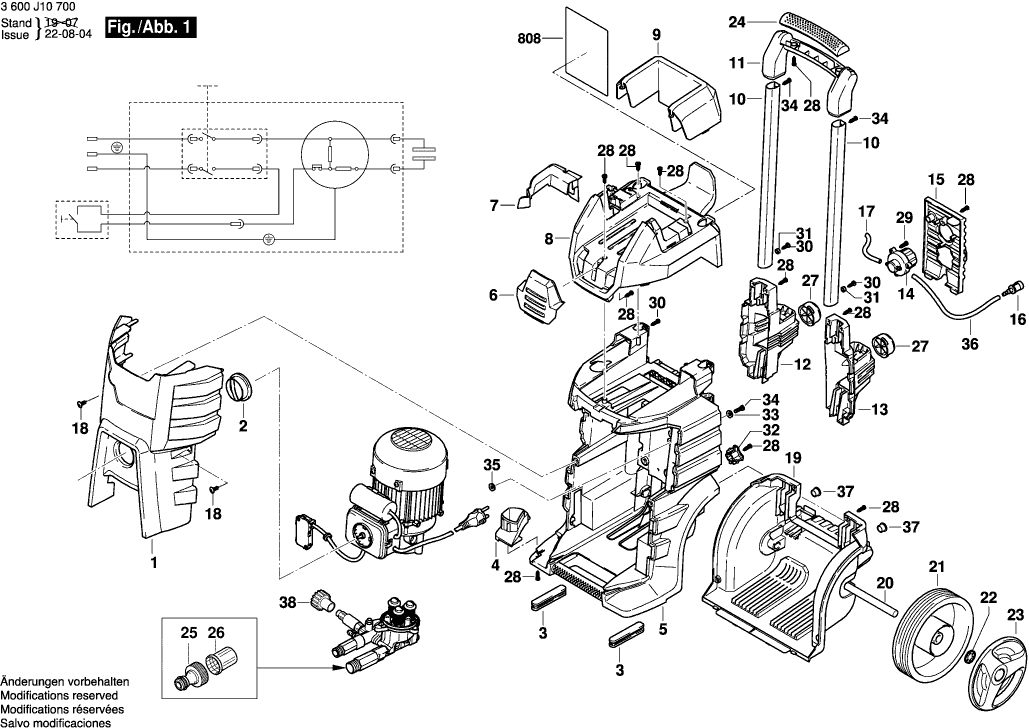

Disegni tecnici di Bosch 3600J10700 (GHP5-75)
Elenco parti di Bosch 3600J10700 (GHP5-75)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | F016L73283 | 23.90 | 29.16 | |
| PULSANTE | ||||
| 2 | F016L72008 | 4.94 | 6.03 | |
| Base in gomma | ||||
| 3 | F016L73028 | 8.35 | 10.19 | |
| Vassoio per accessori | ||||
| 4 | F016L73029 | 7.46 | 9.10 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 5 | F016L73284 | 47.53 | 57.99 | |
| Copertura TURBO II | ||||
| 6 | F016L73031 | 7.46 | 9.10 | |
| Vassoio per accessori | ||||
| 7 | F016L73032 | 4.94 | 6.03 | |
| Parte del alloggiamento | ||||
| 8 | F016L73033 | 21.30 | 25.99 | |
| Parte del alloggiamento | ||||
| 9 | F016L73034 | 14.94 | 18.23 | |
| Asta | ||||
| 10 | F016L73336 | 13.13 | 16.02 | |
| Maniglia TSC 55 | ||||
| 11 | F016L73036 | 13.13 | 16.02 | |
| Vassoio per accessori | ||||
| 12 | F016L73037 | 12.82 | 15.64 | |
| Vassoio per accessori | ||||
| 13 | F016L73038 | 11.37 | 13.87 | |
| Manopola di regolazione | ||||
| 14 | F016L73039 | 8.35 | 10.19 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 15 | F016L73040 | |||
| Filtro acqua | ||||
| 16 | F016L73041 | 8.35 | 10.19 | |
| Tubo di aspirazione | ||||
| 17 | F016L73239 | 3.44 | 4.20 | |
| VITE C M4X35 | ||||
| 18 | F016L73053 | 1.49 | 1.82 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 19 | F016L73044 | 21.30 | 25.99 | |
| Albero ruota | ||||
| 20 | F016F06339 | 8.35 | 10.19 | |
| Ruota | ||||
| 21 | F016F06297 | 8.35 | 10.19 | |
| Rondella piana | ||||
| 22 | F016L73047 | 2.86 | 3.49 | |
| Coperchio | ||||
| 23 | F016F06298 | 21.30 | 25.99 | |
| Copertura di sicurezza | ||||
| 24 | F016L72122 | 10.90 | 13.30 | |
| Adattatore | ||||
| 25 | F016L72010 | 2.86 | 3.49 | |
| Filtro di passaggio | ||||
| 26 | F016L73591 | 2.08 | 2.54 | |
| Base in gomma | ||||
| 27 | F016L72119 | 7.46 | 9.10 | |
| VITE C M4X35 | ||||
| 28 | F016L72012 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 29 | F016L72187 | 1.00 | 1.22 | |
| Vite per Taglio Plastica | ||||
| 30 | F016L73337 | 1.00 | 1.22 | |
| Rondella piana | ||||
| 31 | F016L73051 | 3.44 | 4.20 | |
| OCCHIELLO | ||||
| 32 | F016L72109 | 1.49 | 1.82 | |
| Rondella piana | ||||
| 33 | F016L72120 | 2.40 | 2.93 | |
| VITE C M4X35 | ||||
| 34 | F016L73711 | 1.00 | 1.22 | |
| Ammortizzatore di vibrazioni | ||||
| 35 | F016L73100 | 2.40 | 2.93 | |
| Tubo di aspirazione | ||||
| 36 | F016L73338 | 4.94 | 6.03 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 37 | F016L73278 | |||
| Pulsante rotativo D34 M6/8T blu | ||||
| 38 | F016L72169 | 12.82 | 15.64 | |
| Tappo H03 Kiba DF700 | ||||
| 101 | F016L72124 | 6.73 | 8.21 | |
| Testa della pompa | ||||
| 102 | F016L72170 | 136.48 | 166.51 | |
| VITE C M4X35 | ||||
| 103 | F016L72126 | 2.08 | 2.54 | |
| Anello O | ||||
| 104 | F016L72035 | 1.00 | 1.22 | |
| Adattatore | ||||
| 105 | F016F04381 | 16.79 | 20.48 | |
| Anello O | ||||
| 106 | F016L72014 | 1.00 | 1.22 | |
| Adattatore | ||||
| 107 | F016F04382 | 14.94 | 18.23 | |
| Anello O | ||||
| 108 | F016L72074 | 1.49 | 1.82 | |
| VALVOLA | ||||
| 109 | F016L72129 | 7.46 | 9.10 | |
| Disco di tenuta | ||||
| 110 | F016L72130 | 4.18 | 5.10 | |
| Anello O | ||||
| 111 | F016L72131 | 1.49 | 1.82 | |
| CUSCINETTO | ||||
| 112 | F016L72132 | 11.37 | 13.87 | |
| CUSCINETTO | ||||
| 113 | F016L72133 | 7.46 | 9.10 | |
| VITE C M4X35 | ||||
| 115 | F016L72134 | 2.86 | 3.49 | |
| Guida del pistone | ||||
| 116 | F016L72135 | 16.79 | 20.48 | |
| Guida del pistone | ||||
| 116 | F016L73057 | 14.94 | 18.23 | |
| Molla | ||||
| 117 | F016L72136 | 4.94 | 6.03 | |
| Pistone di potenza | ||||
| 118 | F016F04323 | 16.79 | 20.48 | |
| Piastra oscillante | ||||
| 119 | F016L72137 | 2.40 | 2.93 | |
| VITE C M4X35 | ||||
| 121 | F016L72139 | 8.35 | 10.19 | |
| Tappo H03 Kiba DF700 | ||||
| 122 | F016L72138 | 7.46 | 9.10 | |
| Anello O | ||||
| 124 | F016L72141 | 1.49 | 1.82 | |
| Molla | ||||
| 126 | F016L72072 | 1.49 | 1.82 | |
| Palla | ||||
| 127 | F016L72073 | 1.49 | 1.82 | |
| Anello O | ||||
| 128 | F016L72074 | 1.49 | 1.82 | |
| NIPPLE | ||||
| 129 | F016L72143 | 6.73 | 8.21 | |
| Anello O | ||||
| 130 | F016L72019 | 1.00 | 1.22 | |
| Inserto Valvola | ||||
| 131 | F016L72018 | 9.67 | 11.80 | |
| Molla | ||||
| 132 | F016L72017 | 2.08 | 2.54 | |
| Anello O | ||||
| 133 | F016L72016 | 1.00 | 1.22 | |
| Iniettore | ||||
| 134 | F016L72015 | 11.37 | 13.87 | |
| Anello O | ||||
| 135 | F016L72065 | 1.00 | 1.22 | |
| Anello O | ||||
| 136 | F016L72030 | 2.08 | 2.54 | |
| SPINA | ||||
| 137 | F016L72066 | 10.90 | 13.30 | |
| Molla | ||||
| 138 | F016L72067 | 2.86 | 3.49 | |
| Rondella piana | ||||
| 139 | F016L72068 | 1.49 | 1.82 | |
| Anello O | ||||
| 140 | F016L72069 | 1.00 | 1.22 | |
| Adattatore | ||||
| 141 | F016L72070 | 9.67 | 11.80 | |
| Adattatore | ||||
| 142 | F016L72071 | 10.90 | 13.30 | |
| Boccola filettata | ||||
| 143 | F016L72174 | 14.94 | 18.23 | |
| Anello O | ||||
| 144 | F016L72030 | 2.08 | 2.54 | |
| Pistone di potenza | ||||
| 145 | F016L72031 | 14.94 | 18.23 | |
| Pistone di potenza | ||||
| 146 | F016L72032 | 14.94 | 18.23 | |
| Anello O | ||||
| 147 | F016L72033 | 1.90 | 2.32 | |
| Anello O | ||||
| 148 | F016L72030 | 2.08 | 2.54 | |
| Anello di spaziatura | ||||
| 149 | F016L72034 | 1.49 | 1.82 | |
| Anello O | ||||
| 150 | F016L72035 | 1.00 | 1.22 | |
| Anello O | ||||
| 151 | F016L72014 | 1.00 | 1.22 | |
| Guida del pistone | ||||
| 152 | F016L72036 | 16.79 | 20.48 | |
| Piastra oscillante | ||||
| 153 | F016L72037 | 4.18 | 5.10 | |
| Molla | ||||
| 154 | F016L72038 | 4.94 | 6.03 | |
| Piastra oscillante | ||||
| 155 | F016L72039 | 2.08 | 2.54 | |
| SPINA | ||||
| 156 | F016L72040 | 1.49 | 1.82 | |
| Inserto SYS-ISC 240 | ||||
| 157 | F016L72041 | 14.94 | 18.23 | |
| Tappo H03 Kiba DF700 | ||||
| 158 | F016L72042 | 1.00 | 1.22 | |
| Dado | ||||
| 159 | F016L72043 | 1.00 | 1.22 | |
| PULSANTE | ||||
| 160 | F016L73290 | 7.46 | 9.10 | |
| VALVOLA | ||||
| 161 | F016F04355 | 58.03 | 70.80 | |
| Testa della pompa | ||||
| 162 | F016F05973 | 197.62 | 241.10 | |
| CUSCINETTO A SFERA | ||||
| 401 | F016L72144 | 14.94 | 18.23 | |
| Piastra oscillante | ||||
| 402 | F016L72176 | 10.90 | 13.30 | |
| CUSCINETTO A SFERA | ||||
| 403 | F016L72146 | 16.79 | 20.48 | |
| Guarnizione labiale dell'albero rotante | ||||
| 404 | F016L73063 | 5.81 | 7.09 | |
| VITE C M4X35 | ||||
| 405 | F016L72177 | 2.86 | 3.49 | |
| Pompa | ||||
| 406 | F016L72149 | 21.30 | 25.99 | |
| Carcassa della pompa | ||||
| 406 | F016L73064 | 18.94 | 23.11 | |
| CUSCINETTO A SFERA | ||||
| 407 | F016L72150 | 11.37 | 13.87 | |
| Copertura TURBO II | ||||
| 408 | F016L72151 | 16.79 | 20.48 | |
| Disco di tenuta | ||||
| 409 | F016L72152 | 2.08 | 2.54 | |
| Anello O | ||||
| 410 | F016L72153 | 1.00 | 1.22 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 411 | F016L72154 | 9.67 | 11.80 | |
| Condotta d'aria | ||||
| 412 | F016L73065 | 11.37 | 13.87 | |
| Rondella piana | ||||
| 413 | F016L72156 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 414 | F016L72157 | 1.00 | 1.22 | |
| Anello O | ||||
| 415 | F016L72158 | 1.00 | 1.22 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 416 | F016L72159 | 8.35 | 10.19 | |
| Rondella piana | ||||
| 417 | F016L72160 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 418 | F016L72161 | 1.00 | 1.22 | |
| Copertura TURBO II | ||||
| 419 | F016L73339 | 7.46 | 9.10 | |
| Interruttore | ||||
| 420 | F016L72087 | 14.94 | 18.23 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 421 | F016L72092 | |||
| Cavo di alimentazione | ||||
| 422 | F016L73340 | 27.81 | 33.93 | |
| Anello O | ||||
| 423 | F016L72163 | 1.49 | 1.82 | |
| CONDENSATORE | ||||
| 424 | F016F05927 | 16.79 | 20.48 | |
| MOTORE | ||||
| 425 | F016F05935 | 244.89 | 298.77 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 426 | F016L72094 | 8.35 | 10.19 | |
| Modulo Elettronico | ||||
| 427 | F016L72093 | 18.94 | 23.11 | |
| VITE C M4X35 | ||||
| 428 | F016L72086 | 1.00 | 1.22 | |
| OCCHIELLO | ||||
| 429 | F016L72096 | 4.94 | 6.03 | |
| Anello O | ||||
| 430 | F016L72260 | 5.81 | 7.09 | |
| Anello O | ||||
| 431 | F016L73343 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 501 | F016L73068 | 39.14 | 47.75 | |
| Grilletto | ||||
| 501/1 | 1619PA9742 | 16.79 | 20.48 | |
| Molla | ||||
| 501/2 | 1619PA9743 | 8.35 | 10.19 | |
| Blocco | ||||
| 501/3 | 1619PA9744 | 10.90 | 13.30 | |
| Tubo di getto | ||||
| 502 | F016L73327 | 39.14 | 47.75 | |
| Anello O | ||||
| 502/815 | 1619PB2119 | 1.90 | 2.32 | |
| Tubo di getto | ||||
| 503 | F016L73384 | 67.98 | 82.94 | |
| Anello O | ||||
| 503/815 | 1619PB2119 | 1.90 | 2.32 | |
| Tubo | ||||
| 504 | F016F04524 | 136.48 | 166.51 | |
| Anello O | ||||
| 505 | F016L72099 | 1.00 | 1.22 | |
| Filtro di passaggio | ||||
| 511 | F016L73351 | 21.30 | 25.99 | |
| Filtro di passaggio | ||||
| 512 | F016L73352 | 21.30 | 25.99 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 808 | F016F05915 | |||
| Disco di tenuta | ||||
| 814 | F016F04324 | 13.13 | 16.02 | |
| Set Di Parti di Consumo | ||||
| 880 | F016L73319 | 16.79 | 20.48 | |
