Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601EA90K1 ( GHO700 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

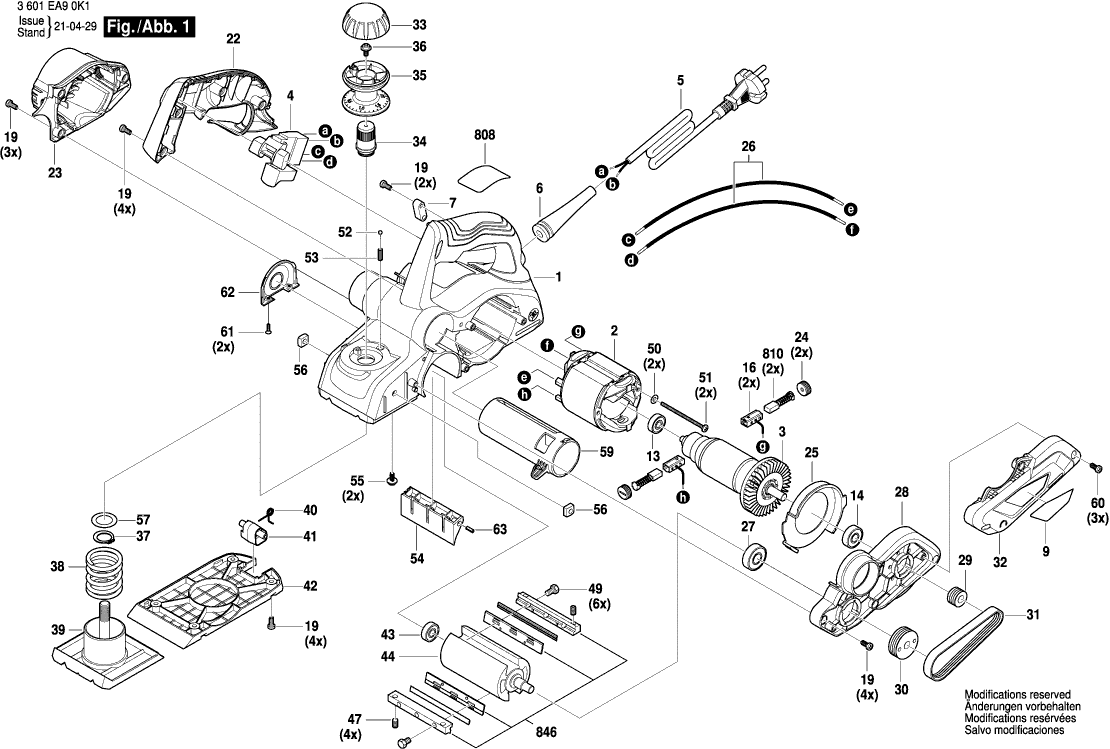

Disegno tecnico del modello Bosch 3601EA90K1 ( GHO700 )
Elenco parti di ricambio del modello Bosch 3601EA90K1 ( GHO700 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1619PB4245 | 20.42 | 24.91 | |
| Montaggio sul campo | ||||
| 2 | 1619PB4332 | 15.71 | 19.17 | |
| Indotto | ||||
| 3 | 1619PB4300 | 20.42 | 24.91 | |
| TASTIERA | ||||
| 4 | 1619PB4249 | 7.58 | 9.25 | |
| Set di pezzi | ||||
| 5 | 1619PB4251 | 7.58 | 9.25 | |
| Occhiello | ||||
| 6 | 1619PB4255 | 1.18 | 1.44 | |
| Staffa di arresto | ||||
| 7 | 1619PA7982 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619PB4213 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1619PA7994 | 2.24 | 2.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1619PA7998 | 2.24 | 2.73 | |
| Portaspazzole di Carbone | ||||
| 16 | 1619PA7995 | 2.24 | 2.73 | |
| VITE C M4X35 | ||||
| 19 | 1619PB4258 | 0.83 | 1.01 | |
| Leva KA 65 | ||||
| 22 | 1619PB4259 | 3.31 | 4.04 | |
| Disco | ||||
| 23 | 1619PB4260 | 4.10 | 5.00 | |
| Coperchio della spazzola | ||||
| 24 | 1619PA7988 | 1.18 | 1.44 | |
| Anello deflettore d'aria | ||||
| 25 | 1619PB4261 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 26 | 1619PB4262 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 27 | 1619PA7999 | 2.71 | 3.31 | |
| Flangia del cuscinetto HKC 55 | ||||
| 28 | 1619PB4263 | 12.41 | 15.14 | |
| Puleggia | ||||
| 29 | 1619PB4264 | 2.71 | 3.31 | |
| Puleggia | ||||
| 30 | 1619PB4265 | 3.31 | 4.04 | |
| Cinghia a V | ||||
| 31 | 1619PB4266 | 4.70 | 5.73 | |
| Disco | ||||
| 32 | 1619PB4267 | 2.24 | 2.73 | |
| Disco | ||||
| 33 | 1619PB4268 | 1.18 | 1.44 | |
| Dado a tappo | ||||
| 34 | 1619PA8006 | 1.70 | 2.07 | |
| Manopola di regolazione | ||||
| 35 | 1619PB4269 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 36 | 1619PB4270 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 37 | 1619PB4271 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 38 | 1619PA8008 | 1.18 | 1.44 | |
| Piastra di regolazione | ||||
| 39 | 1619PA8009 | 7.58 | 9.25 | |
| Molla | ||||
| 40 | 1619PB4272 | 0.83 | 1.01 | |
| PIATTO AD ANGOLO | ||||
| 41 | 1619PB4273 | 1.18 | 1.44 | |
| Piastra di base | ||||
| 42 | 1619PB4274 | 9.53 | 11.63 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 43 | 1619PB4340 | 2.24 | 2.73 | |
| Testa di taglio | ||||
| 44 | 1619PB4275 | 13.93 | 16.99 | |
| ASTA FILETTATA | ||||
| 47 | 1619PB4278 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 49 | 1619PB4280 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 50 | 1619PB4281 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 51 | 1619PB4282 | 0.83 | 1.01 | |
| palla di acciaio | ||||
| 52 | 1619PB4283 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 53 | 1619PB4284 | 0.83 | 1.01 | |
| Piastra di guida | ||||
| 54 | 1619PB4285 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 55 | 1619PB4286 | 0.83 | 1.01 | |
| Dado Quadro | ||||
| 56 | 1619PA8721 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 57 | 1619PB4287 | 0.83 | 1.01 | |
| Tubo deviatore | ||||
| 59 | 1619PB4288 | 2.71 | 3.31 | |
| VITE C M4X35 | ||||
| 60 | 1619PB4289 | 0.83 | 1.01 | |
| Spinotto | ||||
| 61 | 1619PB4290 | 0.83 | 1.01 | |
| Disco | ||||
| 62 | 1619PB4291 | 1.18 | 1.44 | |
| Spinotto diviso | ||||
| 63 | 1619PB4292 | 0.83 | 1.01 | |
| Staffe Guida | ||||
| 651 | 1619PB4338 | 8.45 | 10.31 | |
| Calibro di Spessore | ||||
| 652 | 1619PB4240 | 4.10 | 5.00 | |
| Dispositivo Affilalame | ||||
| 654 | 1619PB4339 | 4.10 | 5.00 | |
| SACCO PER LA POLVERE | ||||
| 655 | 1619PB4236 | 5.33 | 6.50 | |
| Targhetta | ||||
| 808 | 1619PB4330 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619PB4256 | 5.33 | 6.50 | |
| Unità Di Serraggio | ||||
| 846 | 1619PB7315 | 5.50 | 6.71 | |
