Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601E96001 ( GHO6500 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

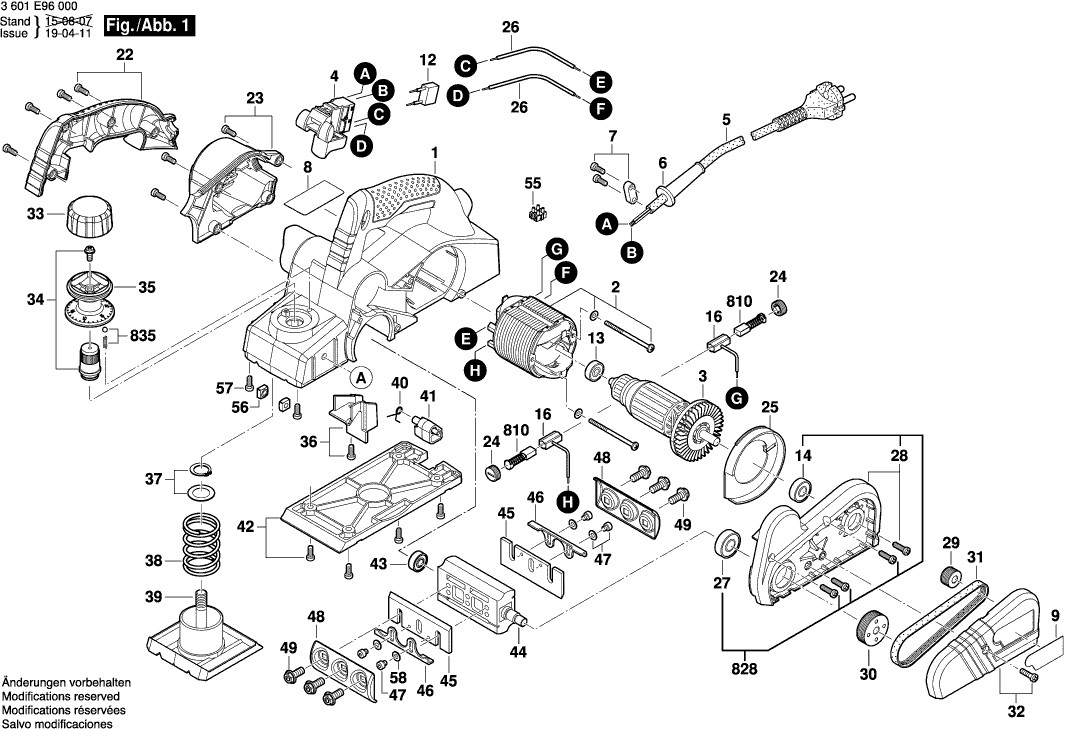

Disegno tecnico del modello Bosch 3601E96001 ( GHO6500 )
Elenco parti di ricambio del modello Bosch 3601E96001 ( GHO6500 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1619PA7989 | 20.42 | 24.91 | |
| Campo 230V | ||||
| 2 | 1619PA7991 | 15.71 | 19.17 | |
| Indotto | ||||
| 3 | 1619PA7993 | 20.42 | 24.91 | |
| Kit Interruttore | ||||
| 4 | 1619PB4002 | 8.45 | 10.31 | |
| Cavo di alimentazione | ||||
| 5 | 1619PA7979 | 12.41 | 15.14 | |
| OCCHIELLO | ||||
| 6 | 1619PA8026 | 0.83 | 1.01 | |
| Staffa di arresto | ||||
| 7 | 1619PA7982 | 0.83 | 1.01 | |
| Targhetta | ||||
| 8 | 1619PB0411 | 1.94 | 2.37 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619PA7965 | 1.94 | 2.37 | |
| Condensatore di interferenza | ||||
| 12 | 1619PA7985 | 1.94 | 2.37 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1619PA7994 | 2.24 | 2.73 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1619PA7998 | 2.24 | 2.73 | |
| Portaspazzole di Carbone | ||||
| 16 | 1619PA7995 | 2.24 | 2.73 | |
| Maniglia TSC 55 | ||||
| 22 | 1619PA7986 | 3.31 | 4.04 | |
| Coperchio | ||||
| 23 | 1619PA7987 | 4.10 | 5.00 | |
| Coperchio della spazzola | ||||
| 24 | 1619PA7988 | 1.18 | 1.44 | |
| Anello deflettore d'aria | ||||
| 25 | 1619PA7992 | 1.18 | 1.44 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 26 | 1619PA7981 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 27 | 1619PA7999 | 2.71 | 3.31 | |
| Flangia del cuscinetto HKC 55 | ||||
| 28 | 1619PA8035 | 9.53 | 11.63 | |
| Puleggia | ||||
| 29 | 1619PA8000 | 2.24 | 2.73 | |
| Puleggia | ||||
| 30 | 1619PA8001 | 2.24 | 2.73 | |
| Cinghia a V | ||||
| 31 | 2609100410 | 7.58 | 9.25 | |
| Cinghia a V | ||||
| 31 | 1619PB5920 | 3.31 | 4.04 | |
| Coperchio dell'ingranaggio | ||||
| 32 | 1619PA8003 | 2.24 | 2.73 | |
| Coperchio | ||||
| 33 | 1619PA8004 | 1.18 | 1.44 | |
| Dado a tappo | ||||
| 34 | 1619PA8006 | 1.70 | 2.07 | |
| Manopola di regolazione | ||||
| 35 | 1619PA8005 | 1.70 | 2.07 | |
| Coperchio | ||||
| 36 | 1619PA7990 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 37 | 1619PA8007 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 38 | 1619PA8008 | 1.18 | 1.44 | |
| Piastra di regolazione | ||||
| 39 | 1619PA8009 | 7.58 | 9.25 | |
| Molla | ||||
| 40 | 1619PA8011 | 0.83 | 1.01 | |
| Protezione del coltello | ||||
| 41 | 1619PA8012 | 1.18 | 1.44 | |
| PIASTRA DI BASE CPL USA | ||||
| 42 | 1619PA8010 | 9.53 | 11.63 | |
| Cuscinetto a sfere a gola profonda 7x19x6 | ||||
| 43 | 2600905051 | 6.54 | 7.98 | |
| Testa di taglio | ||||
| 44 | 1619PA8013 | 15.71 | 19.17 | |
| Coltello piallatore | ||||
| 45 | 2609110357 | 11.88 | 14.49 | |
| Dispositivo di Fermo | ||||
| 46 | 2602316001 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 47 | 2603433001 | 1.18 | 1.44 | |
| Mascelle di serraggio | ||||
| 48 | 2609110064 | 4.70 | 5.73 | |
| Vite di tensione | ||||
| 49 | 2609110084 | 0.83 | 1.01 | |
| FERMAGLIO PER CAVO | ||||
| 55 | 1619PA8720 | 0.83 | 1.01 | |
| Dado Quadro | ||||
| 56 | 2603320004 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 57 | 1619PA8722 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 58 | 2916069088 | 1.18 | 1.44 | |
| Staffe Guida | ||||
| 651 | 1619PA8020 | 8.45 | 10.31 | |
| Calibro di Spessore | ||||
| 652 | 2607970002 | 4.10 | 5.00 | |
| Chiave a Bussola Esagonale | ||||
| 653 | 2607950025 | 2.24 | 2.73 | |
| Dispositivo Affilalame | ||||
| 654 | 2608133002 | 7.58 | 9.25 | |
| SPAZZOLA 12X8 M. MOLLA U-CONTATTO | ||||
| 810 | 2609120398 | 8.45 | 10.31 | |
| Flangia del cuscinetto HKC 55 | ||||
| 828 | 1619PA7997 | 12.41 | 15.14 | |
| Molla | ||||
| 835 | 1619PB4296 | 0.83 | 1.01 | |
