Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601637703 ( GFZ16-35AC )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

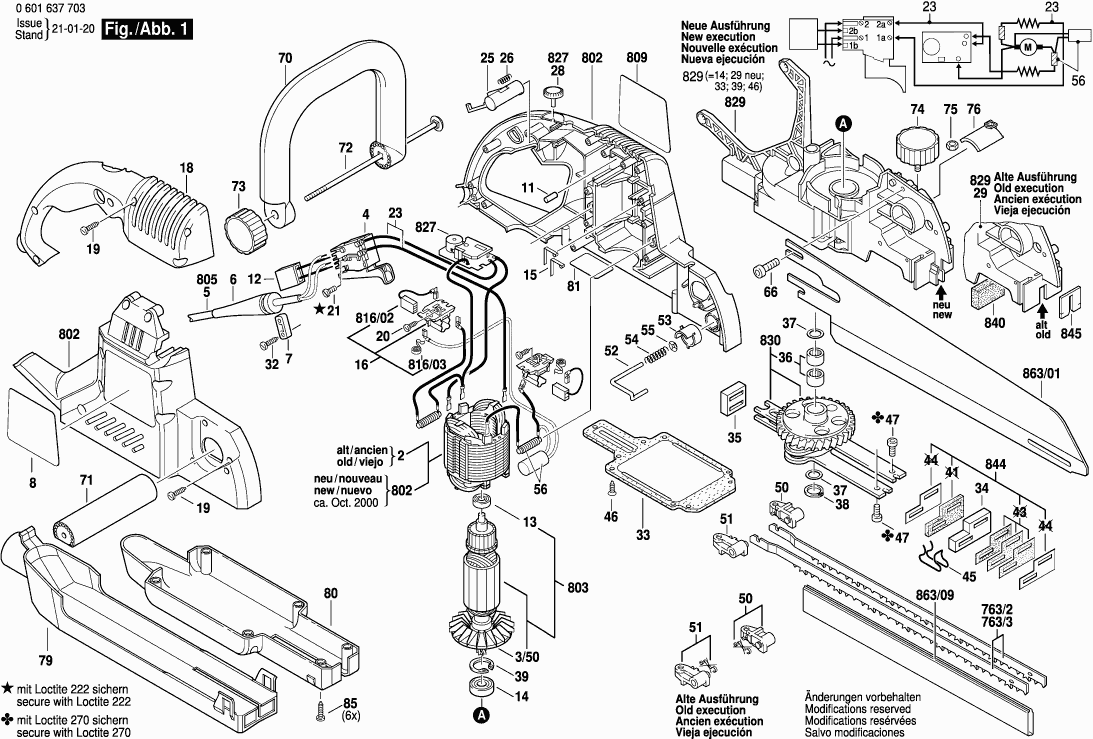

Disegni tecnici di Bosch 0601637703 ( GFZ16-35AC )
Elenco parti di Bosch 0601637703 ( GFZ16-35AC )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 3/50 | 3606610002 | |||
| Interruttore | ||||
| 4 | 3607200066 | 8.45 | 10.31 | |
| OCCHIELLO | ||||
| 6 | 1600703026 | 1.70 | 2.07 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta | ||||
| 8 | 3601110264 | 2.71 | 3.31 | |
| Paracolpi in gomma | ||||
| 11 | 1603100036 | 1.18 | 1.44 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 1607328028 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610905025 | 5.33 | 6.50 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 1600900042 | 4.70 | 5.73 | |
| Molla di contatto | ||||
| 15 | 3604680003 | 1.18 | 1.44 | |
| PORTA-SPAZZOLA | ||||
| 16 | 3604336002 | 8.45 | 10.31 | |
| Coperchio del alloggiamento VERDE | ||||
| 18 | 3605500131 | 8.45 | 10.31 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490023 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 20 | 2914208465 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 21 | 2603410001 | 1.18 | 1.44 | |
| Cavo di connessione | ||||
| 23 | 3604411036 | 2.71 | 3.31 | |
| Slitta di Rifiuto | ||||
| 25 | 3602329028 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 26 | 3604610041 | 1.18 | 1.44 | |
| Rotella | ||||
| 28 | 3602317022 | 2.24 | 2.73 | |
| Vite a testa ovale Torx 4x30 | ||||
| 32 | 2603490022 | 0.83 | 1.01 | |
| Coperchio dell'ingranaggio | ||||
| 33 | 3605500133 | 9.53 | 11.63 | |
| CUSCINETTO A MANICOTTO | ||||
| 34 | 3600929027 | 5.33 | 6.50 | |
| CUSCINETTO A MANICOTTO | ||||
| 35 | 3600929030 | 4.10 | 5.00 | |
| Manicotto ad ago AGC 18 | ||||
| 36 | 3600913008 | 2.71 | 3.31 | |
| Rondella di Attrito | ||||
| 37 | 3600102045 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 38 | 2916650903 | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 39 | 2916660010 | 0.83 | 1.01 | |
| Molla di serraggio | ||||
| 45 | 3604651020 | 1.94 | 2.37 | |
| Vite formante a filettatura M6x25 MM | ||||
| 46 | 3603391003 | 1.70 | 2.07 | |
| Vite a brugola | ||||
| 47 | 3603410020 | 1.18 | 1.44 | |
| Corpo base | ||||
| 50 | 3602319021 | 9.53 | 11.63 | |
| Corpo base | ||||
| 51 | 3602319022 | 9.53 | 11.63 | |
| Arco ISC 240 Wire | ||||
| 52 | 3601921005 | 4.70 | 5.73 | |
| Elemento di Attuazione | ||||
| 53 | 3600522002 | 2.71 | 3.31 | |
| Molla compressione | ||||
| 54 | 3604682004 | 1.70 | 2.07 | |
| Anello di bloccaggio | ||||
| 55 | 3600112002 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 56 | 3604463012 | 11.88 | 14.49 | |
| Vite a brugola | ||||
| 66 | 3603386041 | 1.18 | 1.44 | |
| Maniglia ausiliaria M10 | ||||
| 70 | 3605132063 | 13.93 | 16.99 | |
| Boccola Distanziatrice | ||||
| 71 | 3600723012 | 5.83 | 7.11 | |
| Vite a testa cilindrica | ||||
| 72 | 3603300015 | 2.24 | 2.73 | |
| Manovella | ||||
| 73 | 3602317021 | 3.31 | 4.04 | |
| Manovella | ||||
| 74 | 3602317020 | 3.31 | 4.04 | |
| Dado esagonale | ||||
| 75 | 3603435044 | 0.83 | 1.01 | |
| Staffa di arresto | ||||
| 76 | 3601329018 | 1.18 | 1.44 | |
| Condotta di scarico | ||||
| 79 | 3602317017 | 15.71 | 19.17 | |
| Vassoio di Base | ||||
| 80 | 3605500092 | 18.19 | 22.19 | |
| Piastra di Riferimento | ||||
| 81 | 3601110332 | 1.94 | 2.37 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 763/2 | 2608632120 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 763/3 | 2608632123 | |||
| Campo 230V | ||||
| 802 | 1607000709 | 67.25 | 82.04 | |
| Indotto | ||||
| 803 | 3604010078 | 113.29 | 138.21 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| Targhetta del produttore GBH 2000 | ||||
| 809 | 3601110613 | 2.71 | 3.31 | |
| SPAZZOLA 12X8 M. MOLLA U-CONTATTO | ||||
| 816/02 | 3604321012 | 9.53 | 11.63 | |
| Molla a spirale AGC 18 | ||||
| 816/03 | 3604652500 | 0.83 | 1.01 | |
| Regolatore di velocità | ||||
| 827 | 3607233001 | 81.47 | 99.39 | |
| Carter del ingranaggio | ||||
| 829 | 3605109010 | 81.47 | 99.39 | |
| Staffa di sollevamento | ||||
| 830 | 3602319020 | 113.29 | 138.21 | |
| Piastra isolante | ||||
| 840 | 1602381006 | 1.18 | 1.44 | |
| Kit di tenuta | ||||
| 844 | 3600929039 | 12.41 | 15.14 | |
| Guida Laterale | ||||
| 845 | 3600929034 | 4.10 | 5.00 | |
| Spada | ||||
| 863/01 | 2608045017 | 29.75 | 36.30 | |
| Profilo di Protezione 350 MM | ||||
| 863/09 | 2601329049 | 2.24 | 2.73 | |
