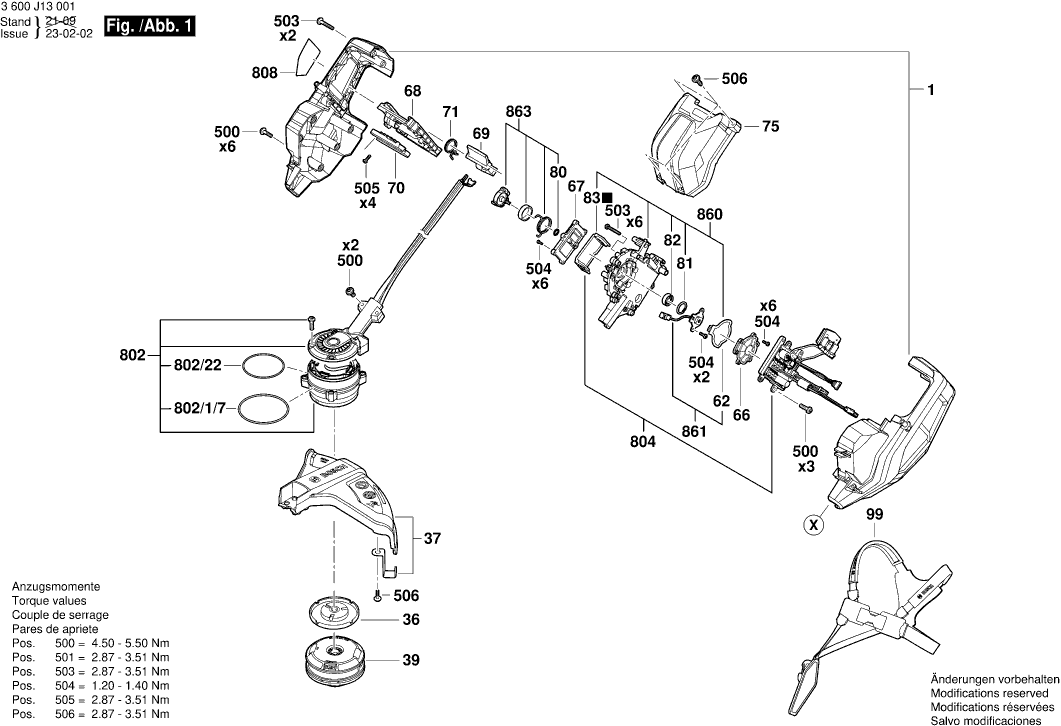

Disegni tecnici di Bosch 3600J13001 ( GFR42 )
Elenco parti di Bosch 3600J13001 ( GFR42 )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Alloggiamento | ||||
| 1 | F016L76239 | 36.85 | 44.96 | |
| Manopola bly | ||||
| 30 | F016L76232 | 12.41 | 15.14 | |
| Barra di maniglia | ||||
| 31 | F016L76303 | 26.84 | 32.74 | |
| Molla | ||||
| 32 | F016L76284 | 0.83 | 1.01 | |
| Bussola di bloccaggio | ||||
| 36 | F016L76316 | 13.93 | 16.99 | |
| Protezione dal tocco. Versione ine | ||||
| 37 | F016L76811 | 23.75 | 28.98 | |
| Alimentatore automatico di filo a urto heavy duty | ||||
| 39 | F016L76451 | 29.75 | 36.30 | |
| Bussola di bloccaggio | ||||
| 50 | F016L76337 | 12.41 | 15.14 | |
| Pezzo di regolazione ed | ||||
| 51 | F016L76336 | 26.84 | 32.74 | |
| Bussola di bloccaggio | ||||
| 52 | F016L76338 | 18.19 | 22.19 | |
| Bussola di bloccaggio | ||||
| 53 | F016L76339 | 15.71 | 19.17 | |
| Guarnizione del Tappetino per Potenziometro | ||||
| 62 | F016L76340 | 2.24 | 2.73 | |
| Coperchio di Sigillatura | ||||
| 66 | F016L76309 | 1.70 | 2.07 | |
| Coperchio di Sigillatura | ||||
| 67 | F016L76310 | 1.94 | 2.37 | |
| Vassoio della batteria | ||||
| 68 | F016L76241 | 4.70 | 5.73 | |
| Leva di Rilascio | ||||
| 69 | F016L76242 | 1.94 | 2.37 | |
| Piastra di Ritenzione | ||||
| 70 | F016L76311 | 2.71 | 3.31 | |
| Molla di torsione TSF 55 | ||||
| 71 | F016L76289 | 1.18 | 1.44 | |
| Coperchio linea variante | ||||
| 75 | F016L76471 | 9.53 | 11.63 | |
| Bussola di bloccaggio | ||||
| 80 | F016L76409 | 0.83 | 1.01 | |
| Bussola di bloccaggio | ||||
| 81 | F016L76410 | 0.83 | 1.01 | |
| MANICOTTO | ||||
| 82 | F016L65519 | 1.18 | 1.44 | |
| Guarnizione del Tappetino per il Connettore | ||||
| 83 | F016L76341 | 1.94 | 2.37 | |
| FERMAGLIO PER CAVO | ||||
| 84 | F016L76435 | 6.54 | 7.98 | |
| Portacavo TSC 55 | ||||
| 85 | F016L76312 | 2.71 | 3.31 | |
| CINGHIA | ||||
| 99 | F016L76436 | 113.29 | 138.21 | |
| Vite formazione filetto | ||||
| 500 | F016L76058 | 0.83 | 1.01 | |
| Bussola di bloccaggio | ||||
| 501 | F016L76403 | 1.18 | 1.44 | |
| Bussola di bloccaggio | ||||
| 502 | F016L76408 | 0.83 | 1.01 | |
| Vite 35 a Testa Flangiata | ||||
| 503 | F016L76374 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 504 | F016L76402 | 0.83 | 1.01 | |
| Vite 14 a Testa a Cappuccio | ||||
| 505 | F016L76373 | 0.83 | 1.01 | |
| Vite M5x20 PLASTICA | ||||
| 506 | F016L76187 | 0.83 | 1.01 | |
| Bussola di bloccaggio | ||||
| 651 | F016L76424 | 4.70 | 5.73 | |
| Bussola di bloccaggio | ||||
| 652 | F016L76439 | 20.42 | 24.91 | |
| Copertura del motore | ||||
| 801 | F016104598 | 42.20 | 51.48 | |
| Motore a corrente continua | ||||
| 802 | F016104561 | 233.78 | 285.21 | |
| Anello O | ||||
| 802/1/7 | F016L76214 | 0.83 | 1.01 | |
| Sigillo del tappetino | ||||
| 802/22 | F016L76215 | 0.83 | 1.01 | |
| Modulo elettronico | ||||
| 804 | F016104562 | 187.62 | 228.90 | |
| Targhetta | ||||
| 808 | F016104600 | 1.70 | 2.07 | |
| Maniglia Perating | ||||
| 833 | F016104568 | 20.42 | 24.91 | |
| Maniglia /h | ||||
| 833/1/1 | F016L76233 | 20.42 | 24.91 | |
| Vite M5x20 PLASTICA | ||||
| 833/1/2 | F016L76187 | 0.83 | 1.01 | |
| Maniglia Ting | ||||
| 834 | F016104567 | 81.47 | 99.39 | |
| Maniglia TSC 55 | ||||
| 834/1/1 | F016L76234 | 18.19 | 22.19 | |
| Bussola di bloccaggio | ||||
| 834/1/10 | F016L76315 | 49.56 | 60.46 | |
| Vite M5x20 PLASTICA | ||||
| 834/1/11 | F016L76187 | 0.83 | 1.01 | |
| Blocco KS 60 E | ||||
| 834/1/2 | F016L76235 | 1.18 | 1.44 | |
| Blocco KS 60 E | ||||
| 834/1/3 | F016L76236 | 1.70 | 2.07 | |
| Bussola di bloccaggio | ||||
| 834/1/4 | F016L76237 | 1.18 | 1.44 | |
| Grilletto | ||||
| 834/1/5 | F016L76238 | 1.70 | 2.07 | |
| Molla | ||||
| 834/1/6 | F016L76285 | 0.83 | 1.01 | |
| Molla di torsione TSF 55 | ||||
| 834/1/7 | F016L76286 | 1.18 | 1.44 | |
| Molla | ||||
| 834/1/8 | F016L76287 | 1.18 | 1.44 | |
| Guida crosshd. MFK 700/B | ||||
| 834/1/9 | F016L76321 | 1.70 | 2.07 | |
| Tubo principale | ||||
| 840 | F016104564 | 148.65 | 181.35 | |
| PIASTRA DI BASE CPL USA | ||||
| 860 | F016104566 | 40.61 | 49.54 | |
| Costruzione del potenziometro | ||||
| 861 | F016104563 | 55.25 | 67.40 | |
| Camme | ||||
| 863 | F016104565 | 23.75 | 28.98 | |
