Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601C72503 ( GEX125AC )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

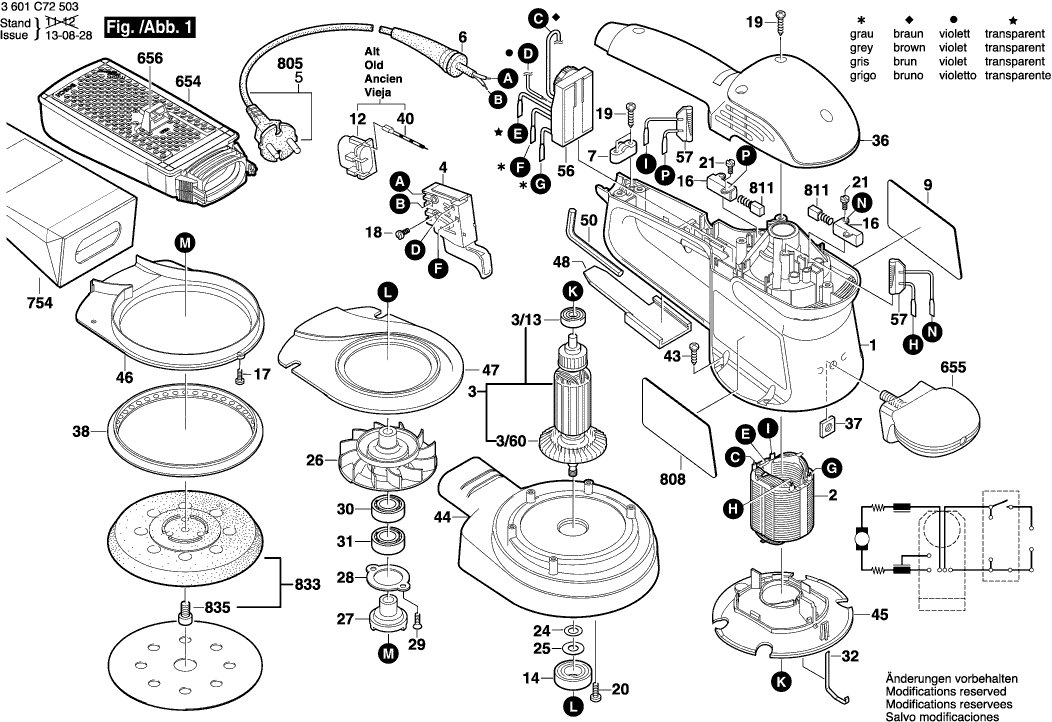

Disegno tecnico del modello Bosch 3601C72503 ( GEX125AC )
Elenco parti di ricambio del modello Bosch 3601C72503 ( GEX125AC )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2605104410 | 13.93 | 16.99 | |
| Campo 230V | ||||
| 2 | 2604220529 | 20.42 | 24.91 | |
| Indotto | ||||
| 3 | 2604011028 | 55.25 | 67.40 | |
| Cuscinetto a sfere a gola profonda 7x19x6 | ||||
| 3/13 | 2600905051 | 6.54 | 7.98 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610076 | 2.71 | 3.31 | |
| Interruttore | ||||
| 4 | 2607200260 | 8.45 | 10.31 | |
| OCCHIELLO | ||||
| 6 | 2600703017 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2601116495 | 2.71 | 3.31 | |
| Targa del produttore GEX 125 AC | ||||
| 9 | 2601111956 | 0.83 | 1.01 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905034 | 10.73 | 13.09 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2604337016 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 17 | 2603435089 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 18 | 2603410001 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Vite speciale | ||||
| 20 | 1600A00RD6 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 21 | 2603490017 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 24 | 2600101047 | 1.18 | 1.44 | |
| Rondella piana | ||||
| 25 | 2600100041 | 1.18 | 1.44 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 26 | 2606610069 | 12.41 | 15.14 | |
| Conducente | ||||
| 27 | 2600328025 | 7.58 | 9.25 | |
| Rondella Con Linguetta | ||||
| 28 | 2600190060 | 1.70 | 2.07 | |
| Vite formante a filettatura M6x25 MM | ||||
| 29 | 3603391003 | 1.70 | 2.07 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 30 | 2600905047 | 8.45 | 10.31 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 31 | 2600905048 | 10.73 | 13.09 | |
| Fascia di Contatto | ||||
| 32 | 2601329053 | 1.18 | 1.44 | |
| Coperchio del alloggiamento VERDE | ||||
| 36 | 2605500124 | 9.53 | 11.63 | |
| Dado Quadro | ||||
| 37 | 2915121006 | 1.94 | 2.37 | |
| Anello di attrito | ||||
| 38 | 1600A00JE7 | 1.94 | 2.37 | |
| Vite formante a filettatura M6x25 MM | ||||
| 43 | 2603435042 | 1.18 | 1.44 | |
| Cappello di aspirazione | ||||
| 44 | 2600282015 | 18.19 | 22.19 | |
| Anello deflettore d'aria | ||||
| 45 | 2601328047 | 2.24 | 2.73 | |
| Parte Di Aspirazione | ||||
| 46 | 2601328048 | 2.24 | 2.73 | |
| Parte Di Aspirazione | ||||
| 47 | 2601328049 | 2.24 | 2.73 | |
| Spingitore | ||||
| 48 | 2601035002 | 1.70 | 2.07 | |
| Cacciavite Spostato | ||||
| 50 | 1907950006 | 3.12 | 3.81 | |
| Chiave a brugola | ||||
| 50 | 2610364015 | 2.71 | 3.31 | |
| Regolatore di velocità | ||||
| 56 | 2607230119 | 26.84 | 32.74 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 57 | 2604465090 | 5.83 | 7.11 | |
| Cuscinetto a sfere a gola profonda 7x19x6 | ||||
| 313 | 2600905051 | 6.54 | 7.98 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 360 | 2606610076 | 2.71 | 3.31 | |
| Camera della polvere WH V2 JP | ||||
| 654 | 2605411193 | 13.93 | 16.99 | |
| Maniglia ausiliaria M10 | ||||
| 655 | 2602026069 | 4.10 | 5.00 | |
| Adattatore | ||||
| 656 | 2605702039 | 4.10 | 5.00 | |
| SACCO PER LA POLVERE | ||||
| 754 | 2605411069 | 2.71 | 3.31 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| Piastra di tipo HK 85 EB 230V | ||||
| 808 | 2601119188 | 2.71 | 3.31 | |
| Spazzola di carbonio | ||||
| 811 | 1607014117 | 7.58 | 9.25 | |
| Tampone di Sostegno | ||||
| 833 | 2608601901 | 20.42 | 24.91 | |
| Vite a brugola | ||||
| 835 | 2603414062 | 1.70 | 2.07 | |
