Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601C7B141 ( GEX125-150AVE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

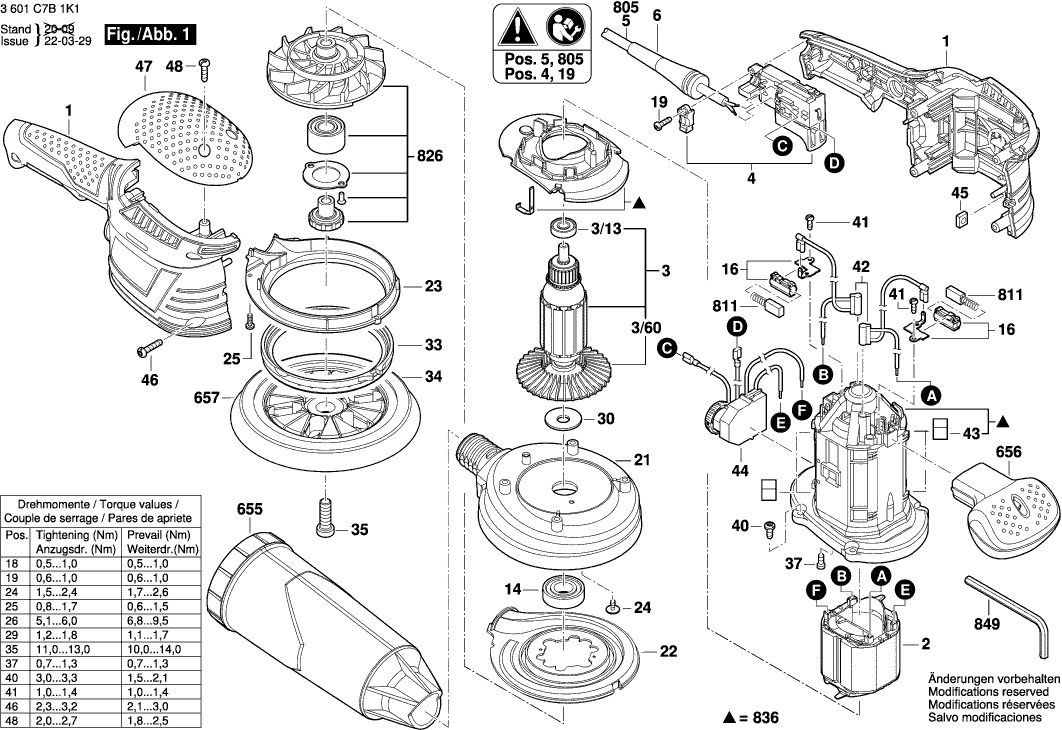

Disegni tecnici di Bosch 3601C7B141 ( GEX125-150AVE )
Elenco parti di Bosch 3601C7B141 ( GEX125-150AVE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Sezione di alloggiamento | ||||
| 1 | 2605105964 | 33.45 | 40.81 | |
| Campo 230V | ||||
| 2 | 2604220743 | 33.45 | 40.81 | |
| Indotto | ||||
| 3 | 2604011434 | 73.72 | 89.94 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 3/13 | 2600905086 | 4.70 | 5.73 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610076 | 2.71 | 3.31 | |
| Interruttore | ||||
| 4 | 2607200688 | 12.41 | 15.14 | |
| Cavo di alimentazione | ||||
| 5 | 2604460199 | 10.73 | 13.09 | |
| OCCHIELLO | ||||
| 6 | 2600703070 | 1.70 | 2.07 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905034 | 10.73 | 13.09 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2604337003 | 1.70 | 2.07 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490017 | 1.70 | 2.07 | |
| Cappello di aspirazione | ||||
| 21 | 2600283022 | 26.84 | 32.74 | |
| Parte Di Aspirazione | ||||
| 22 | 2601328091 | 8.45 | 10.31 | |
| Parte Di Aspirazione | ||||
| 23 | 2601328090 | 6.54 | 7.98 | |
| Vite speciale | ||||
| 24 | 1600A00RD6 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 25 | 2603435096 | 1.70 | 2.07 | |
| Rondella piana | ||||
| 30 | 2600100041 | 1.18 | 1.44 | |
| Anello di attrito | ||||
| 33 | 2600206028 | 8.45 | 10.31 | |
| Tampone di Sostegno | ||||
| 34 | 2600120052 | 36.85 | 44.96 | |
| Vite a brugola | ||||
| 35 | 1600A015G7 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 37 | 2603435086 | 1.18 | 1.44 | |
| Vite formante a filettatura M6x25 MM | ||||
| 40 | 2603435042 | 1.18 | 1.44 | |
| Scatola di soppressione | ||||
| 42 | 2604465115 | 5.83 | 7.11 | |
| Elemento Di Smorzamento | ||||
| 43 | 2603203041 | 1.18 | 1.44 | |
| Regolatore di velocità | ||||
| 44 | 1607233439 | 49.56 | 60.46 | |
| Dado Quadro | ||||
| 45 | 2915121006 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 46 | 2603490023 | 0.83 | 1.01 | |
| Coperchio del alloggiamento VERDE | ||||
| 47 | 2605500208 | 9.53 | 11.63 | |
| Vite a testa ovale Torx 4x30 | ||||
| 48 | 2603490022 | 0.83 | 1.01 | |
| Camera della polvere WH V2 JP | ||||
| 655 | 2605411228 | 40.61 | 49.54 | |
| Maniglia ausiliaria M10 | ||||
| 656 | 2602026175 | 12.41 | 15.14 | |
| Non più disponibile, nessuna sostituzione | ||||
| 811 | 1607014117 | |||
| Ventola Sunon PMD2412PMB1-A | ||||
| 826 | 2606610903 | 49.56 | 60.46 | |
| Custodia del motore | ||||
| 836 | 2605105966 | 20.42 | 24.91 | |
| Cacciavite Spostato | ||||
| 849 | 2607950059 | 2.24 | 2.73 | |
