Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601C87500 ( GEX125-1AE )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

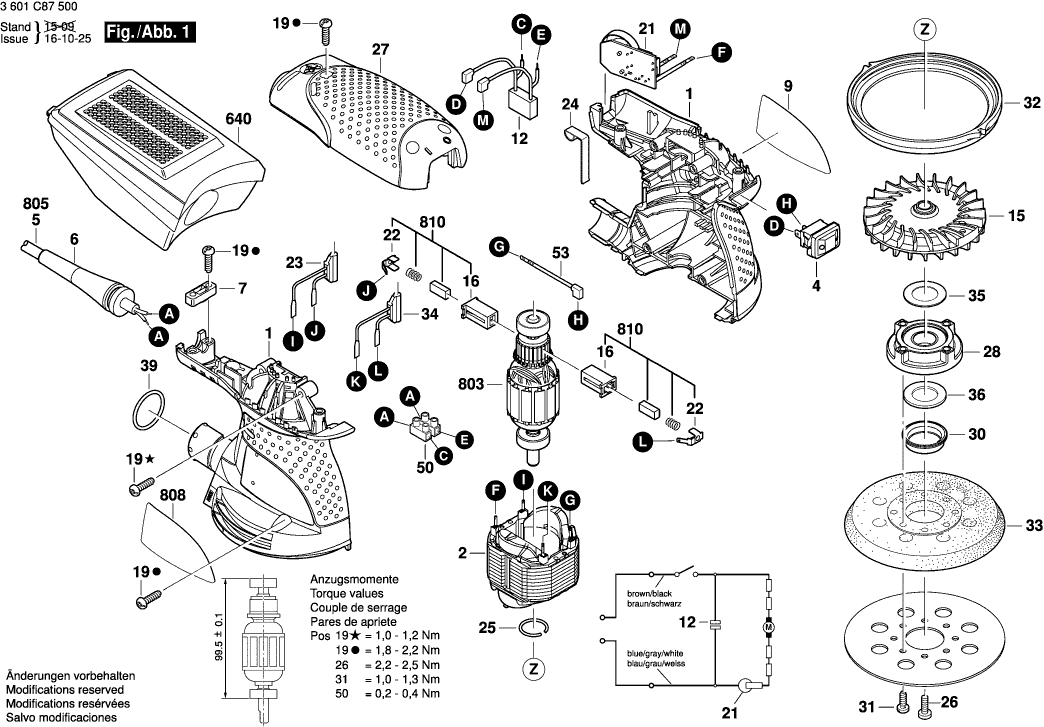

Disegni tecnici di Bosch 3601C87500 ( GEX125-1AE )
Elenco parti di Bosch 3601C87500 ( GEX125-1AE )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 2609100539 | 13.93 | 16.99 | |
| STATORE | ||||
| 2 | 2609120299 | 18.19 | 22.19 | |
| Interruttore | ||||
| 4 | 1607200190 | 7.58 | 9.25 | |
| OCCHIELLO | ||||
| 6 | 2600703017 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 1611035005 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2609131502 | 1.94 | 2.37 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 2609120282 | 4.70 | 5.73 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 15 | 2609110637 | 10.73 | 13.09 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2610320548 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 0.83 | 1.01 | |
| Regolatore di velocità | ||||
| 21 | 2609120266 | 26.84 | 32.74 | |
| Morsetto di Connessione | ||||
| 22 | 2610329896 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 23 | 2609120290 | 2.71 | 3.31 | |
| Fascia di Contatto | ||||
| 24 | 2601329043 | 1.94 | 2.37 | |
| Anello di ritenzione | ||||
| 25 | 2916540005 | 0.83 | 1.01 | |
| Vite a testa ovale Torx 4x30 | ||||
| 26 | 2610918116 | 2.71 | 3.31 | |
| Coperchio del alloggiamento VERDE | ||||
| 27 | 2609100538 | 8.45 | 10.31 | |
| Maniglia ausiliaria M10 | ||||
| 28 | 1607000F30 | 23.75 | 28.98 | |
| Copertura TURBO II | ||||
| 30 | 2609100633 | 1.70 | 2.07 | |
| Non più disponibile, nessuna sostituzione | ||||
| 31 | 2610915161 | |||
| Anello di attrito | ||||
| 32 | 2609170077 | 2.71 | 3.31 | |
| Piastra di supporto in gomma | ||||
| 33 | 1600A01CU1 | 10.73 | 13.09 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 34 | 2609120291 | 2.71 | 3.31 | |
| Rondella di bloccaggio | ||||
| 35 | 2609110724 | 1.18 | 1.44 | |
| FELTRO | ||||
| 36 | 2609170084 | 1.70 | 2.07 | |
| Anello O | ||||
| 39 | 1610210045 | 1.94 | 2.37 | |
| Blocco di Connessione 230V | ||||
| 50 | 2610910009 | 1.70 | 2.07 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 53 | 2609120284 | 1.70 | 2.07 | |
| Contenitore di polvere | ||||
| 640 | 2609199176 | 15.71 | 19.17 | |
| Indotto | ||||
| 803 | 2609199164 | 55.25 | 67.40 | |
| Cavo di alimentazione | ||||
| 805 | 1607000386 | 15.71 | 19.17 | |
| Targhetta | ||||
| 808 | 1600A00Y9Y | 1.94 | 2.37 | |
| Targhetta | ||||
| 808 | 2609131528 | 1.84 | 2.24 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2609120199 | 7.58 | 9.25 | |
