Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601HA8000 (GEF7E)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

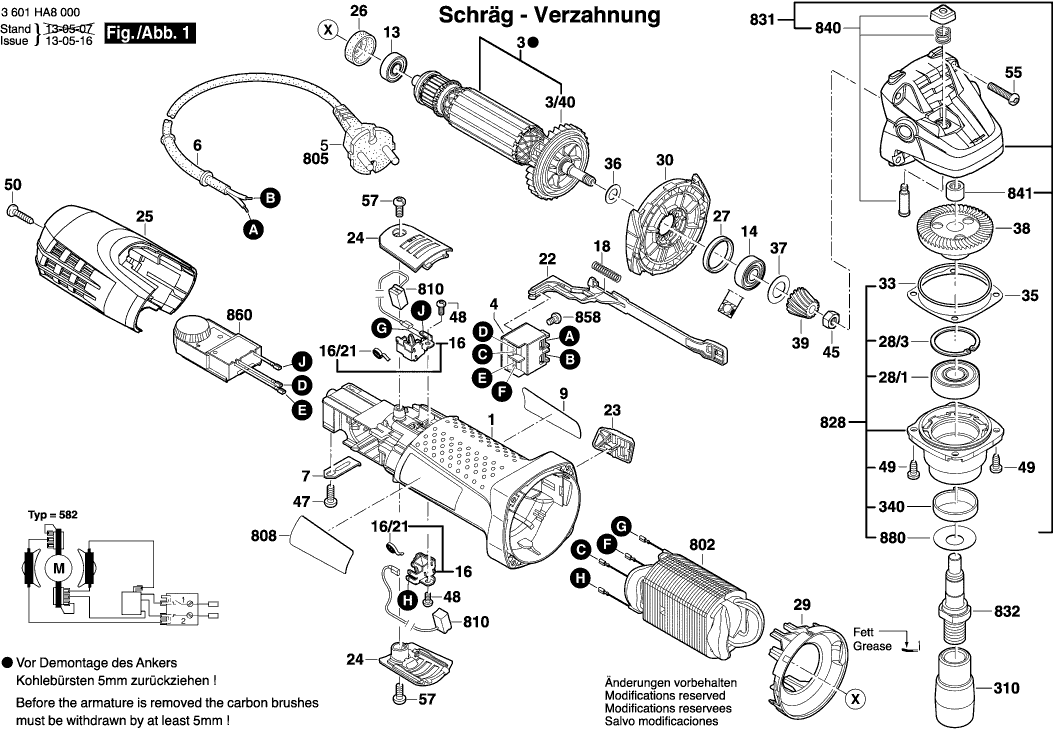

Disegni tecnici di Bosch 3601HA8000 (GEF7E)
Elenco parti di Bosch 3601HA8000 (GEF7E)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619P09415 | 8.35 | 10.19 | |
| Indotto | ||||
| 3 | 1604010BK2 | 23.90 | 29.16 | |
| Indotto | ||||
| 3 | 1604010BK7 | 22.88 | 27.91 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/40 | 1619P02801 | 1.49 | 1.82 | |
| Interruttore | ||||
| 4 | 1607200179 | 10.90 | 13.30 | |
| OCCHIELLO | ||||
| 6 | 2600703012 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302017 | 1.00 | 1.22 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 3601110607 | 2.86 | 3.49 | |
| CUSCINETTO A SFERA | ||||
| 13 | 1619P00456 | 2.86 | 3.49 | |
| CUSCINETTO A SFERA | ||||
| 14 | 1619P00455 | 3.44 | 4.20 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1619P02845 | 2.86 | 3.49 | |
| Molla a spirale AGC 18 | ||||
| 16/21 | 1619P02809 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 18 | 1604611031 | 2.52 | 3.07 | |
| Scivolo di regolazione | ||||
| 22 | 1619P02811 | 1.49 | 1.82 | |
| Bottone dell'interruttore | ||||
| 23 | 1619P10838 | 1.49 | 1.82 | |
| Coperchio della spazzola | ||||
| 24 | 1619P02828 | 1.49 | 1.82 | |
| Coperchio del alloggiamento VERDE | ||||
| 25 | 1619P10072 | 3.44 | 4.20 | |
| Anello intermedio | ||||
| 26 | 1600502023 | 2.08 | 2.54 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 27 | 1600206025 | 2.08 | 2.54 | |
| CUSCINETTO A SFERA | ||||
| 28/1 | 1619P07440 | 6.73 | 8.21 | |
| Anello di bloccaggio | ||||
| 28/3 | 2916660013 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 29 | 1619P02818 | 1.49 | 1.82 | |
| Distributore Dell'aria | ||||
| 30 | 1619P02819 | 1.00 | 1.22 | |
| Anello O | ||||
| 33 | 1619P02820 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 35 | 1619P02822 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 35 | 1619P02821 | 1.00 | 1.22 | |
| Rondella di bloccaggio | ||||
| 36 | 1619P00987 | 1.00 | 1.22 | |
| Disco di copertura | ||||
| 37 | 1600100033 | 2.40 | 2.93 | |
| Ingranaggio a Corona | ||||
| 38 | 1619P02823 | 8.35 | 10.19 | |
| Ingranaggio Conico | ||||
| 39 | 1619P02825 | 4.94 | 6.03 | |
| Dado esagonale | ||||
| 45 | 2915011007 | 1.00 | 1.22 | |
| Vite speciale | ||||
| 47 | 2609110052 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 48 | 1619P02849 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 49 | 1603435068 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 50 | 1619P00105 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 55 | 1619P01066 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 57 | 1619P02848 | 1.49 | 1.82 | |
| Copertura di sicurezza | ||||
| 300/10 | 3600508042 | 52.45 | 63.99 | |
| RULLO DI TRASCINAMENTO | ||||
| 310 | 3600300067 | 71.68 | 87.45 | |
| Bussola di bloccaggio | ||||
| 320 | 3602013008 | 136.48 | 166.51 | |
| MANICOTTO ESATRICO | ||||
| 340 | 3600409012 | 4.94 | 6.03 | |
| Bussola di bloccaggio | ||||
| 650 | 3602013009 | 110.30 | 134.57 | |
| Coperchio Protettivo | ||||
| 651 | 1600A025XP | 9.67 | 11.80 | |
| Maniglia ausiliaria M10 | ||||
| 651 | 160202509T | 3.44 | 4.20 | |
| Bussola di bloccaggio | ||||
| 800 | 3607031735 | 273.59 | 333.78 | |
| Bussola di bloccaggio | ||||
| 800/13 | 3600700058 | 5.81 | 7.09 | |
| Leva di serraggio | ||||
| 800/14 | 3602001008 | 71.68 | 87.45 | |
| Molla | ||||
| 800/3 | 3604613002 | 4.18 | 5.10 | |
| Vite di regolazione | ||||
| 800/5 | 3603435050 | 18.94 | 23.11 | |
| Campo 230V | ||||
| 802 | 1619P07239 | 18.94 | 23.11 | |
| Cavo di alimentazione | ||||
| 805 | 1607000385 | 13.13 | 16.02 | |
| Targhetta | ||||
| 808 | 160111A4EA | 27.81 | 33.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619P02870 | 7.46 | 9.10 | |
| Pezzo di scorrimento FSK 670 | ||||
| 820 | 3607031736 | 5.81 | 7.09 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 828 | 3607031748 | 58.03 | 70.80 | |
| Carter del ingranaggio | ||||
| 831 | 1619P02872 | 14.94 | 18.23 | |
| Mandrino di rettifica | ||||
| 832 | 1607000D6A | 7.46 | 9.10 | |
| Pulsante AGC 18 | ||||
| 840 | 1619P02873 | 2.08 | 2.54 | |
| Manicotto ad ago AGC 18 | ||||
| 841 | 1600910018 | 4.94 | 6.03 | |
| Vite a Testa Ovale DIN7985-M3,5x5-4.8-H | ||||
| 858 | 2910641081 | 1.00 | 1.22 | |
| Regolatore di velocità | ||||
| 860 | 1619P07277 | 27.81 | 33.93 | |
| Disco di copertura | ||||
| 880 | 1619P09390 | 2.08 | 2.54 | |
