Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601JG4200 ( GDX18V-200C )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

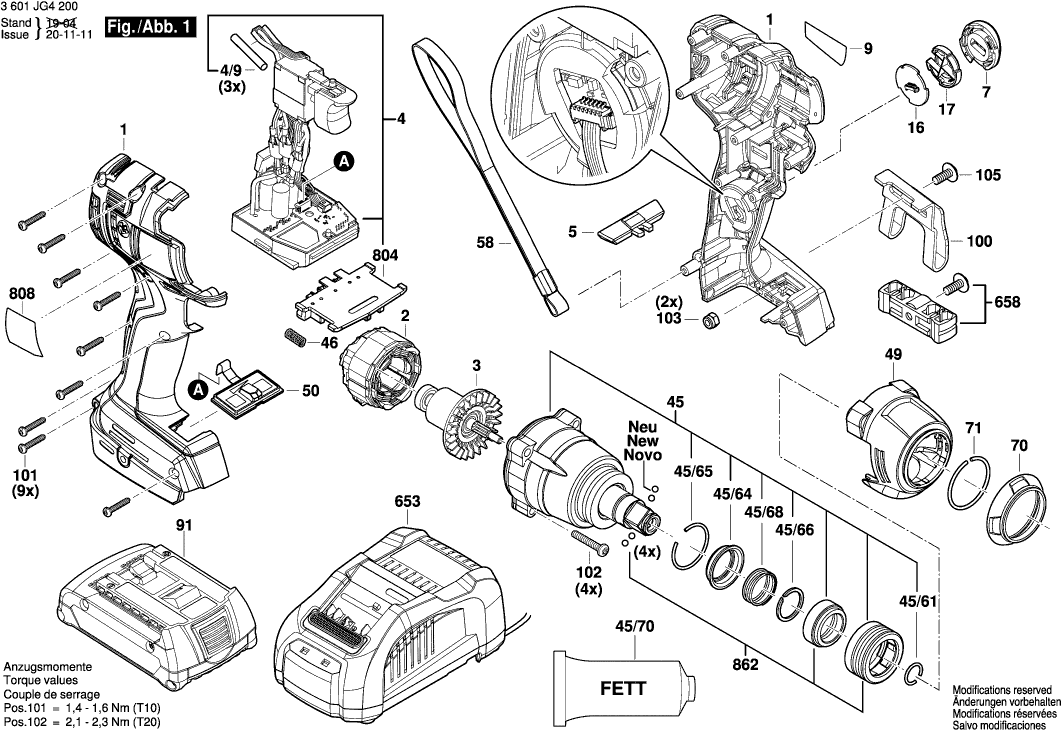

Disegno tecnico del modello Bosch 3601JG4200 ( GDX18V-200C )
Elenco parti di ricambio del modello Bosch 3601JG4200 ( GDX18V-200C )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 16058065CZ | 13.93 | 16.99 | |
| STATORE | ||||
| 2 | 1619P14412 | 29.75 | 36.30 | |
| ROTATORE | ||||
| 3 | 1619P14405 | 26.84 | 32.74 | |
| Modulo Elettronico | ||||
| 4 | 16072335EV | 101.94 | 124.37 | |
| Tubo termocontraibile | ||||
| 4/9 | 160071203S | 0.83 | 1.01 | |
| Leva di Cambio | ||||
| 5 | 1600A011KN | 1.70 | 2.07 | |
| Unità di copertura | ||||
| 7 | 1600A00RU8 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C28M | 1.94 | 2.37 | |
| Assemblaggio Scheda Stampata | ||||
| 16 | 1607503333 | 9.53 | 11.63 | |
| Pannello di copertura | ||||
| 17 | 1600A00M53 | 0.83 | 1.01 | |
| Scatola del Cambio | ||||
| 45 | 1600A01PG3 | 60.65 | 73.99 | |
| Anello di ritenzione | ||||
| 45/61 | 0618800045 | 0.83 | 1.01 | |
| Boccola di tenuta | ||||
| 45/64 | 1600A00NR9 | 1.94 | 2.37 | |
| Anello di ritenzione | ||||
| 45/65 | 1604601032 | 1.70 | 2.07 | |
| Anello di ritenzione | ||||
| 45/66 | 1604601031 | 1.70 | 2.07 | |
| Molla compressione | ||||
| 45/68 | 0618800047 | 1.70 | 2.07 | |
| Tubo di Grasso 45 ml | ||||
| 45/70 | 1600A002NE | 23.75 | 28.98 | |
| Molla compressione | ||||
| 46 | 1609280477 | 1.18 | 1.44 | |
| Copertura TURBO II | ||||
| 49 | 1600A00J37 | 5.83 | 7.11 | |
| TASTIERA | ||||
| 50 | 1600A013BB | 8.45 | 10.31 | |
| Cinghia | ||||
| 58 | 2609100301 | 1.94 | 2.37 | |
| Cinghia | ||||
| 58 | 1600A01902 | 1.84 | 2.24 | |
| Tappo protettivo | ||||
| 70 | 1600A011DL | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 71 | 1604601037 | 0.83 | 1.01 | |
| Pacco Batteria | ||||
| 91 | 2607337267 | 168.86 | 206.01 | |
| Pacco Batteria | ||||
| 91 | 1607A350AM | 113.29 | 138.21 | |
| Pacco Batteria GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 113.29 | 138.21 | |
| Pacco Batteria | ||||
| 91 | 2607337069 | 101.94 | 124.37 | |
| Clip | ||||
| 100 | 2609111584 | 2.71 | 3.31 | |
| Vite a brugola con testa piana | ||||
| 101 | 2609110201 | 1.70 | 2.07 | |
| Vite a brugola con testa piana | ||||
| 102 | 061880004W | 0.83 | 1.01 | |
| Dado | ||||
| 103 | 2609110835 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 105 | 2609110834 | 1.18 | 1.44 | |
| Caricabatterie UK | ||||
| 653 | 2607225923 | 113.29 | 138.21 | |
| Caricabatterie UK | ||||
| 653 | 2607225921 | 101.94 | 124.37 | |
| Portabit | ||||
| 658 | 2609199748 | 1.70 | 2.07 | |
| Portacontatto | ||||
| 804 | 1609280820 | 4.70 | 5.73 | |
| Targhetta | ||||
| 808 | 160111A599 | 1.94 | 2.37 | |
| gruppo manica | ||||
| 862 | 1600A01N0V | 4.70 | 5.73 | |
