Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601JG5221 ( GDX180-LI )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

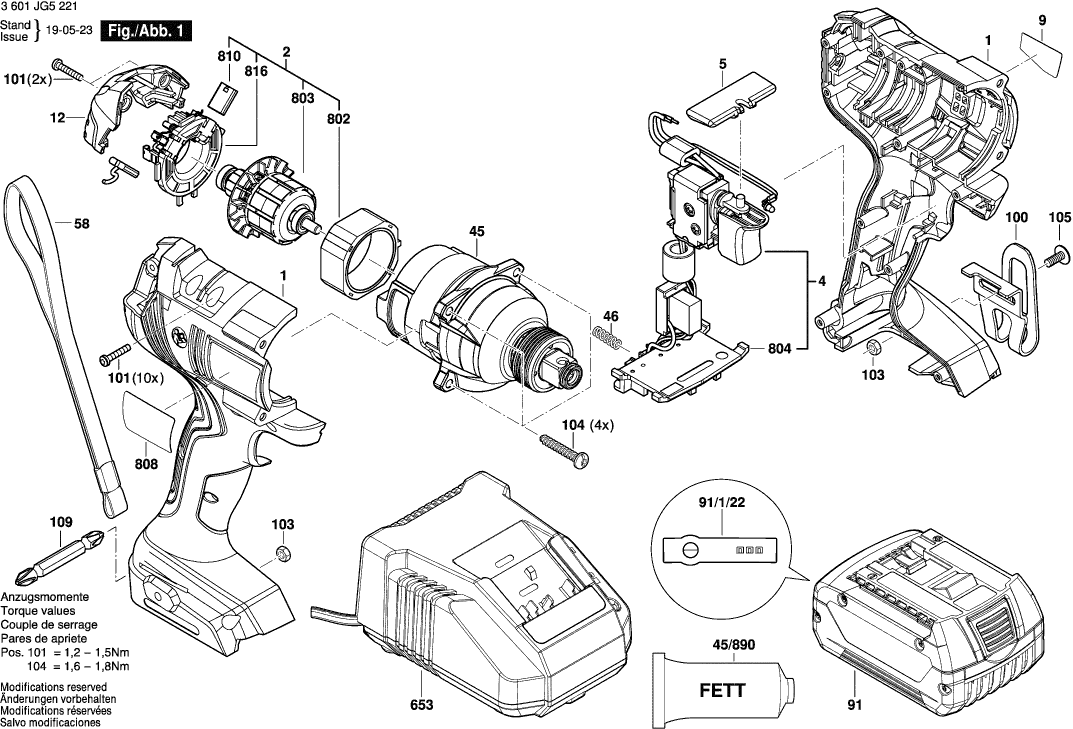

Disegni tecnici di Bosch 3601JG5221 ( GDX180-LI )
Elenco parti di Bosch 3601JG5221 ( GDX180-LI )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Alloggiamento | ||||
| 1 | 1600A01E10 | 15.71 | 19.17 | |
| Motore a corrente continua | ||||
| 2 | 160702267M | 60.65 | 73.99 | |
| Modulo Elettronico | ||||
| 4 | 2607202399 | 40.61 | 49.54 | |
| Pulsante | ||||
| 5 | 2609100698 | 2.24 | 2.73 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C297 | 1.94 | 2.37 | |
| Copertura TURBO II | ||||
| 12 | 2609101783 | 1.70 | 2.07 | |
| Scatola del Cambio | ||||
| 45 | 1600A00N61 | 73.72 | 89.94 | |
| Assemblea dell'alloggiamento | ||||
| 45/1 | 1600A01SH6 | 36.85 | 44.96 | |
| SPINA | ||||
| 45/10 | 2609110808 | 0.83 | 1.01 | |
| Ingranaggio Planetario | ||||
| 45/11 | 2609111289 | 2.71 | 3.31 | |
| Ingranaggio ad anello | ||||
| 45/12 | 2609112141 | 1.94 | 2.37 | |
| Cassetta del rivestimento DUO 110 - Set | ||||
| 45/2 | 2609101670 | 1.70 | 2.07 | |
| Disco | ||||
| 45/30 | 2609110811 | 0.83 | 1.01 | |
| Disco | ||||
| 45/31 | 2609110812 | 0.83 | 1.01 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 45/46 | 2609170157 | 1.94 | 2.37 | |
| Anello Di Metallo | ||||
| 45/47 | 2609111262 | 2.24 | 2.73 | |
| Manicotto | ||||
| 45/48 | 2609170185 | 2.24 | 2.73 | |
| CUSCINETTO A SFERA | ||||
| 45/5 | 2609110807 | 2.71 | 3.31 | |
| Palla | ||||
| 45/50 | 2609110818 | 0.83 | 1.01 | |
| Percussore | ||||
| 45/51 | 2609112142 | 9.53 | 11.63 | |
| Palla | ||||
| 45/52 | 2609110331 | 0.83 | 1.01 | |
| Disco | ||||
| 45/53 | 2609110820 | 0.83 | 1.01 | |
| Disco | ||||
| 45/55 | 2609110821 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 45/56 | 2609112143 | 4.10 | 5.00 | |
| Asse intermedio | ||||
| 45/57 | 2609112144 | 11.88 | 14.49 | |
| Anello O | ||||
| 45/58 | 160021007H | 0.83 | 1.01 | |
| Tubo di Grasso 45 ml | ||||
| 45/890 | 1600A002NE | 23.75 | 28.98 | |
| Molla compressione | ||||
| 46 | 1609280477 | 1.18 | 1.44 | |
| Cinghia | ||||
| 58 | 2609100301 | 1.94 | 2.37 | |
| Pacco Batteria GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 113.29 | 138.21 | |
| Pacco Batteria | ||||
| 91 | 1607A350M0 | 91.56 | 111.70 | |
| Pacchetto di batterie BBS MR 18V, 4,0Ah, 47 S | ||||
| 91 | 2607336815 | 91.56 | 111.70 | |
| Pacco batteria PBA 18V / 1,5 Ah W-A | ||||
| 91 | 1607A350JR | 55.25 | 67.40 | |
| Pacco Batteria | ||||
| 91 | 1607A350BZ | 52.03 | 63.48 | |
| Adesivo | ||||
| 91/1/22 | 2601115537 | 1.18 | 1.44 | |
| Clip | ||||
| 100 | 2609111584 | 2.71 | 3.31 | |
| Vite a brugola con testa piana | ||||
| 101 | 2609110201 | 1.70 | 2.07 | |
| Dado | ||||
| 103 | 2609110835 | 1.18 | 1.44 | |
| Vite a testa ovale Torx 4x30 | ||||
| 104 | 2603490023 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 105 | 2609110834 | 1.18 | 1.44 | |
| Lama cacciavite 6 MM | ||||
| 109 | 2609110343 | 1.94 | 2.37 | |
| Caricabatterie UK | ||||
| 653 | 2607225921 | 101.94 | 124.37 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607225423 | 63.33 | 77.26 | |
| Caricabatterie Veloce CN GAL 1230 CV 220/12 V | ||||
| 653 | 2607226281 | 55.25 | 67.40 | |
| STATORE | ||||
| 802 | 1600A003V5 | 18.19 | 22.19 | |
| ROTATORE | ||||
| 803 | 1600A015UW | 29.75 | 36.30 | |
| Portacontatto | ||||
| 804 | 1609280478 | 9.53 | 11.63 | |
| Targhetta | ||||
| 808 | 160111A72D | 2.24 | 2.73 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 160701418R | 6.54 | 7.98 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1600A011KB | 11.88 | 14.49 | |
