Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601434103 (GDS24)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

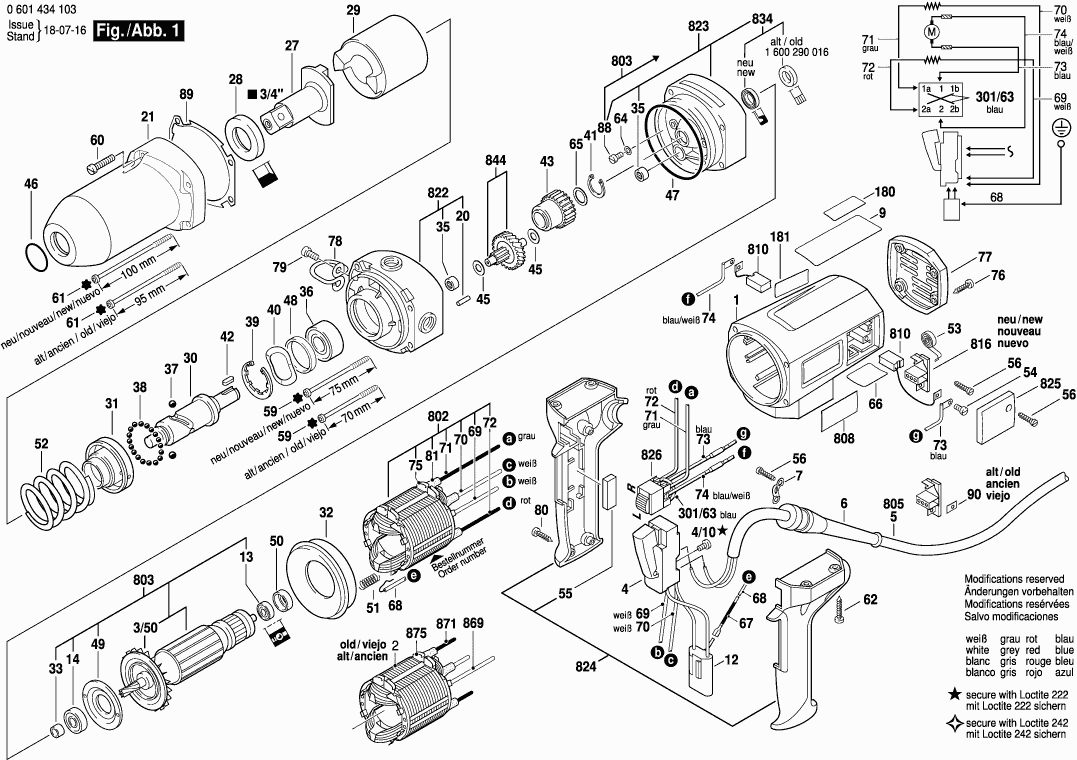

Disegni tecnici di Bosch 0601434103 (GDS24)
Elenco parti di Bosch 0601434103 (GDS24)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 3605108091 | 33.33 | 40.66 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610122 | 2.86 | 3.49 | |
| Interruttore | ||||
| 4 | 1607200079 | 33.33 | 40.66 | |
| Vite a testa cilindrica | ||||
| 4/10 | 2910011082 | 1.00 | 1.22 | |
| OCCHIELLO | ||||
| 6 | 3600703011 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302014 | 2.18 | 2.66 | |
| Adesivo | ||||
| 9 | 3601110611 | 2.18 | 2.66 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 2607329096 | 7.46 | 9.10 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 2600905032 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 3600905131 | 10.90 | 13.30 | |
| Spina Cilindrica | ||||
| 20 | 2917500119 | 1.00 | 1.22 | |
| Cuscinetto Della Spindola | ||||
| 21 | 3605806220 | 50.23 | 61.28 | |
| Metà di Accoppiamento | ||||
| 27 | 1606455031 | 173.95 | 212.22 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 28 | 3600114013 | 21.30 | 25.99 | |
| Percussore | ||||
| 29 | 1608710018 | 273.59 | 333.78 | |
| ALBERO DI TRASMISSIONE | ||||
| 30 | 1603124077 | 173.95 | 212.22 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 31 | 1600220015 | |||
| Anello deflettore d'aria | ||||
| 32 | 1600502019 | 3.44 | 4.20 | |
| Anello intermedio | ||||
| 33 | 3600300042 | 8.48 | 10.35 | |
| Manicotto ad ago AGC 18 | ||||
| 35 | 1600910018 | 4.94 | 6.03 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 36 | 1900905279 | 10.90 | 13.30 | |
| Palla | ||||
| 37 | 1903230014 | 1.00 | 1.22 | |
| Palla | ||||
| 38 | 1903230007 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 39 | 2916660017 | 4.18 | 5.10 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 40 | 1600150007 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 41 | 2916650006 | 1.49 | 1.82 | |
| Chiave Parallela | ||||
| 42 | 1902300083 | 1.00 | 1.22 | |
| Ingranaggio Cilindrico | ||||
| 43 | 3606301006 | 67.98 | 82.94 | |
| Rondella di compensazione | ||||
| 45 | 1600100617 | 1.49 | 1.82 | |
| Anello O | ||||
| 46 | 1900210129 | 2.40 | 2.93 | |
| Anello O | ||||
| 47 | 1600210005 | 2.86 | 3.49 | |
| Anello di gomma 7 MM DI LARGHEZZA | ||||
| 48 | 1600206020 | 1.49 | 1.82 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 49 | 3605500043 | 3.71 | 4.53 | |
| Anello intermedio | ||||
| 50 | 1600502011 | 2.40 | 2.93 | |
| Molla compressione | ||||
| 51 | 1604613006 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 52 | 3604610034 | 13.02 | 15.88 | |
| Molla a spirale AGC 18 | ||||
| 53 | 160465202K | 2.18 | 2.66 | |
| Vite a testa cilindrica | ||||
| 54 | 2910021118 | 1.00 | 1.22 | |
| Striscia Isolante | ||||
| 55 | 3602317025 | 2.18 | 2.66 | |
| Vite della piastra | ||||
| 56 | 2910211019 | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 59 | 3603435040 | 1.32 | 1.61 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 60 | 2910151170 | |||
| Vite di grasso AW 10 3x25 | ||||
| 61 | 3603435041 | 1.32 | 1.61 | |
| Vite della piastra | ||||
| 62 | 3603435027 | 1.00 | 1.22 | |
| Rondella piana | ||||
| 64 | 3600120013 | 1.00 | 1.22 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 65 | 1600101600 | 1.49 | 1.82 | |
| Adesivo | ||||
| 66 | 3601110369 | 3.04 | 3.71 | |
| Tubo termocontraibile | ||||
| 67 | 1600712027 | 1.32 | 1.61 | |
| Cavo Elettrico Con Connessione | ||||
| 68 | 3604448044 | 3.04 | 3.71 | |
| Cavo di connessione | ||||
| 69 | 3604438025 | 6.53 | 7.97 | |
| Cavo di connessione | ||||
| 70 | 1604438012 | 7.46 | 9.10 | |
| Cavo di connessione | ||||
| 71 | 3604460135 | 7.32 | 8.93 | |
| Cavo di connessione | ||||
| 72 | 3604438008 | 7.32 | 8.93 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 73 | 3604503036 | 4.58 | 5.59 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 74 | 3604503037 | 4.58 | 5.59 | |
| Guida cavo | ||||
| 75 | 3601025003 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 76 | 2914201527 | 2.08 | 2.54 | |
| COPERTURA | ||||
| 77 | 3605500062 | 12.82 | 15.64 | |
| Asola di sospensione | ||||
| 78 | 3601310013 | 20.39 | 24.88 | |
| Vite a brugola | ||||
| 79 | 2910131193 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 80 | 2914201508 | 1.00 | 1.22 | |
| Tubo termocontraibile | ||||
| 81 | 3600707022 | 3.44 | 4.20 | |
| Vite a testa cilindrica | ||||
| 88 | 3603435045 | 1.00 | 1.22 | |
| Disco di tenuta | ||||
| 89 | 3601023009 | 5.96 | 7.27 | |
| Rondella Con Linguetta | ||||
| 90 | 1601030022 | 1.49 | 1.82 | |
| Cavo di connessione | ||||
| 301/63 | 3604412002 | 6.53 | 7.97 | |
| Maniglia ausiliaria M10 | ||||
| 650 | 160202509Z | 14.94 | 18.23 | |
| Maniglia ausiliaria M10 | ||||
| 650 | 16020250A1 | 13.13 | 16.02 | |
| Non più disponibile, nessuna sostituzione | ||||
| 700 | 0607950925 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 711 | 1600280000 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 712 | 1608500008 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 751 | 1603527017 | |||
| Campo 230V | ||||
| 802 | 3604220138 | 82.63 | 100.81 | |
| Indotto | ||||
| 803 | 3604010071 | 166.62 | 203.28 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 23.90 | 29.16 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 3607014012 | 23.90 | 29.16 | |
| PORTA-SPAZZOLA | ||||
| 816 | 3604336012 | 5.81 | 7.09 | |
| Carter del ingranaggio | ||||
| 822 | 3605806167 | 126.98 | 154.92 | |
| Flangia Intermedia | ||||
| 823 | 3605806168 | 82.63 | 100.81 | |
| Maniglia TSC 55 | ||||
| 824 | 3605132064 | 22.88 | 27.91 | |
| Cappuccio di sigillatura BLU | ||||
| 825 | 3605500060 | 1.49 | 1.82 | |
| Interruttore | ||||
| 826 | 3607200000 | 17.60 | 21.47 | |
| Guarnizione labiale dell'albero rotante | ||||
| 834 | 3600290070 | 10.68 | 13.03 | |
| Albero del ingranaggio | ||||
| 844 | 1607000C6N | 91.33 | 111.42 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 855 | 3607000094 | 13.02 | 15.88 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 869 | 3604460009 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 871 | 1604438013 | |||
| Guida cavo | ||||
| 875 | 3601025003 | 1.49 | 1.82 | |
