Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601JG4300 ( GDS18V-200C )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

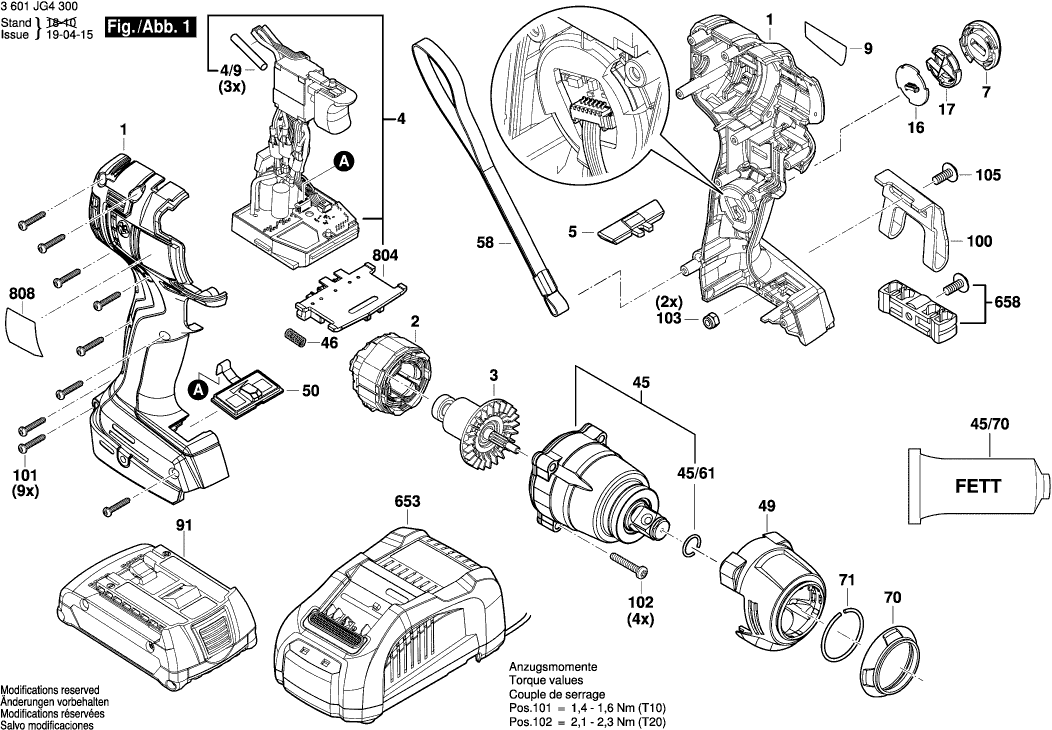

Disegni tecnici di Bosch 3601JG4300 ( GDS18V-200C )
Elenco parti di Bosch 3601JG4300 ( GDS18V-200C )
| Pos. | Descrizione | Prezzo IVA escl. | Prezzo IVA incl. | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 16058065CZ | 13.93 | 16.99 | |
| STATORE | ||||
| 2 | 1619P14412 | 29.75 | 36.30 | |
| ROTATORE | ||||
| 3 | 1619P14405 | 26.84 | 32.74 | |
| Modulo Elettronico | ||||
| 4 | 16072335EV | 101.94 | 124.37 | |
| Tubo termocontraibile | ||||
| 4/9 | 160071203S | 0.83 | 1.01 | |
| Leva di Cambio | ||||
| 5 | 1600A011KN | 1.70 | 2.07 | |
| Unità di copertura | ||||
| 7 | 1600A00RU8 | 1.70 | 2.07 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 160111C2WG | 1.94 | 2.37 | |
| Assemblaggio Scheda Stampata | ||||
| 16 | 1607503333 | 9.53 | 11.63 | |
| Pannello di copertura | ||||
| 17 | 1600A00M53 | 0.83 | 1.01 | |
| Riservatorio dell'olio | ||||
| 45 | 1600A01C6F | 67.25 | 82.04 | |
| Anello di ritenzione | ||||
| 45/61 | 0618800045 | 0.83 | 1.01 | |
| Tubo di Grasso 45 ml | ||||
| 45/70 | 1600A002NE | 23.75 | 28.98 | |
| Molla compressione | ||||
| 46 | 1609280477 | 1.18 | 1.44 | |
| Copertura TURBO II | ||||
| 49 | 1600A00J37 | 5.83 | 7.11 | |
| TASTIERA | ||||
| 50 | 1600A013BB | 8.45 | 10.31 | |
| Cinghia | ||||
| 58 | 2609100301 | 1.94 | 2.37 | |
| Tappo protettivo | ||||
| 70 | 1600A011DL | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 71 | 1604601037 | 0.83 | 1.01 | |
| Pacco Batteria GBA 18V 4.0Ah ProCore SCM | ||||
| 91 | 1607A350AN | 113.29 | 138.21 | |
| Pacco Batteria | ||||
| 91 | 2607337069 | 101.94 | 124.37 | |
| Clip | ||||
| 100 | 2609111584 | 2.71 | 3.31 | |
| Vite a brugola con testa piana | ||||
| 101 | 2609110201 | 1.70 | 2.07 | |
| Vite a brugola con testa piana | ||||
| 102 | 061880004W | 0.83 | 1.01 | |
| Dado | ||||
| 103 | 2609110835 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 105 | 2609110834 | 1.18 | 1.44 | |
| Caricabatterie UK | ||||
| 653 | 2607225923 | 113.29 | 138.21 | |
| Caricabatterie UK | ||||
| 653 | 2607225921 | 101.94 | 124.37 | |
| Portabit | ||||
| 658 | 2609199748 | 1.70 | 2.07 | |
| Portacontatto | ||||
| 804 | 1609280820 | 4.70 | 5.73 | |
| Targhetta | ||||
| 808 | 160111A6LZ | 1.94 | 2.37 | |
