Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601D44000 ( GDS18E )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

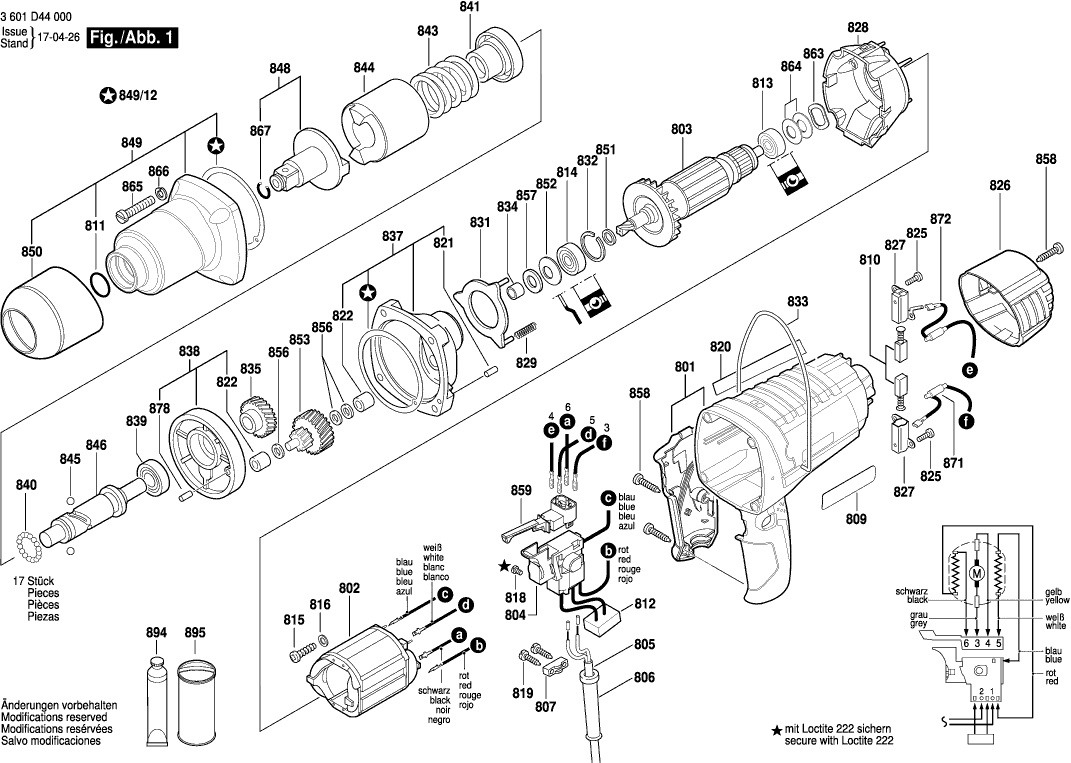

Disegno tecnico del modello Bosch 3601D44000 ( GDS18E )
Elenco parti di ricambio del modello Bosch 3601D44000 ( GDS18E )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 801 | 1619PA2434 | 49.56 | 60.46 | |
| Campo 230V | ||||
| 802 | 1619PA2435 | 49.56 | 60.46 | |
| Indotto | ||||
| 803 | 1619PA2436 | 67.25 | 82.04 | |
| Interruttore on-off | ||||
| 804 | 1607200252 | 73.72 | 89.94 | |
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 20.42 | 24.91 | |
| OCCHIELLO | ||||
| 806 | 1619PA2888 | 1.70 | 2.07 | |
| Morsetto del cavo | ||||
| 807 | 1619PA2889 | 0.83 | 1.01 | |
| Targhetta del produttore GBH 2000 | ||||
| 809 | 1619PA2437 | 1.94 | 2.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619PA2438 | 8.45 | 10.31 | |
| Anello O | ||||
| 811 | 1619PA2989 | 1.70 | 2.07 | |
| Condensatore di interferenza | ||||
| 812 | 1619PA2439 | 5.83 | 7.11 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 813 | 1900905018 | 13.93 | 16.99 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 814 | 2600905021 | 6.54 | 7.98 | |
| VITE C M4X35 | ||||
| 815 | 1619PA2440 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 816 | 1619PA2441 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 818 | 1619PA2442 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 819 | 1619PA2443 | 0.83 | 1.01 | |
| Targhetta | ||||
| 820 | 1619PA2444 | 1.94 | 2.37 | |
| Spina Cilindrica | ||||
| 821 | 2917500095 | 1.18 | 1.44 | |
| Manicotto ad ago AGC 18 | ||||
| 822 | 2600914010 | 2.24 | 2.73 | |
| VITE C M4X35 | ||||
| 825 | 1619PA2445 | 0.83 | 1.01 | |
| Coperchio del alloggiamento VERDE | ||||
| 826 | 1619PA2446 | 10.73 | 13.09 | |
| PORTA-SPAZZOLA | ||||
| 827 | 1619PA2890 | 2.24 | 2.73 | |
| Anello deflettore d'aria | ||||
| 828 | 1619PA2447 | 6.54 | 7.98 | |
| Molla compressione | ||||
| 829 | 1619PA2990 | 1.18 | 1.44 | |
| Disco di supporto | ||||
| 831 | 1619PA2448 | 2.24 | 2.73 | |
| Anello di bloccaggio | ||||
| 832 | 2916660008 | 1.70 | 2.07 | |
| Asola di sospensione | ||||
| 833 | 1619PA2449 | 5.83 | 7.11 | |
| Receptacolo | ||||
| 834 | 1619PA2991 | 4.10 | 5.00 | |
| Ingranaggio Cilindrico | ||||
| 835 | 1619PA2450 | 26.84 | 32.74 | |
| Cuscinetto intermedio | ||||
| 837 | 1619PA2451 | 55.25 | 67.40 | |
| Flangia Intermedia | ||||
| 838 | 1619PA2452 | 26.84 | 32.74 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 839 | 1900900287 | 18.19 | 22.19 | |
| Palla | ||||
| 840 | 1903230007 | 1.18 | 1.44 | |
| CUSCINETTO | ||||
| 841 | 1619PA2992 | 29.75 | 36.30 | |
| Molla compressione | ||||
| 843 | 1619PA2993 | 11.88 | 14.49 | |
| Percussore | ||||
| 844 | 1619PA2994 | 187.62 | 228.90 | |
| Palla | ||||
| 845 | 1903230013 | 1.70 | 2.07 | |
| ALBERO DI TRASMISSIONE | ||||
| 846 | 1619PA2995 | 81.47 | 99.39 | |
| COLLETTO | ||||
| 848 | 1619PA2453 | 130.32 | 158.99 | |
| Scatola di Meccanismo d'Impatto | ||||
| 849 | 1619PA2454 | 91.56 | 111.70 | |
| Sigillo del tappetino | ||||
| 849/12 | 1619PA3949 | 2.71 | 3.31 | |
| Coperchio Protettivo | ||||
| 850 | 1619PA2455 | 12.41 | 15.14 | |
| Anello di spaziatura | ||||
| 851 | 1619PA2996 | 0.83 | 1.01 | |
| Rondella a tazza | ||||
| 852 | 1619PA2997 | 0.83 | 1.01 | |
| Albero Dentato | ||||
| 853 | 1619PA2456 | 60.65 | 73.99 | |
| Rondella di compensazione | ||||
| 856 | 1619PA2457 | 0.83 | 1.01 | |
| Rondella in feltro D 20/14 2mm | ||||
| 857 | 1619PA2998 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 858 | 1619PA2458 | 0.83 | 1.01 | |
| Interruttore | ||||
| 859 | 2607200176 | 12.41 | 15.14 | |
| Rondella di compensazione | ||||
| 863 | 2600150004 | 1.70 | 2.07 | |
| Rondella di compensazione | ||||
| 864 | 1619PA2999 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 865 | 1619PA2459 | 1.18 | 1.44 | |
| Rondella elastica | ||||
| 866 | 2916690004 | 1.18 | 1.44 | |
| Anello di ritenzione | ||||
| 867 | 1619PA3000 | 0.83 | 1.01 | |
| Scatola di soppressione | ||||
| 871 | 1619PA2460 | 5.83 | 7.11 | |
| Scatola di soppressione | ||||
| 872 | 1619PA2891 | 5.83 | 7.11 | |
| Spina Cilindrica | ||||
| 878 | 2917500101 | 1.18 | 1.44 | |
| Tubo di Grasso 45 ml | ||||
| 894 | 1615430020 | 15.71 | 19.17 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 3605430003 | 23.75 | 28.98 | |
