Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601436803 (GDS18E)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

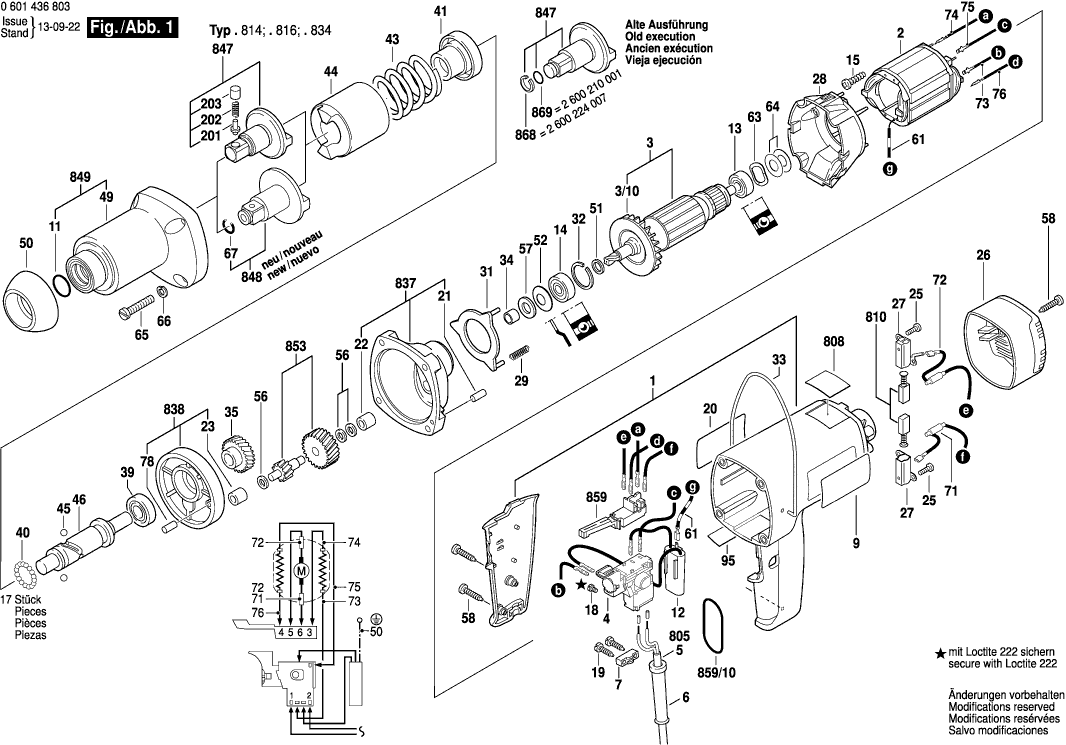

Disegni tecnici di Bosch 0601436803 (GDS18E)
Elenco parti di Bosch 0601436803 (GDS18E)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 3605108109 | 55.56 | 67.78 | |
| Campo 230V | ||||
| 2 | 2604220429 | 23.90 | 29.16 | |
| Indotto | ||||
| 3 | 2604010629 | 61.93 | 75.55 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/10 | 2606610049 | 2.08 | 2.54 | |
| Interruttore | ||||
| 4 | 2607200248 | 80.26 | 97.92 | |
| OCCHIELLO | ||||
| 6 | 1600703031 | 2.86 | 3.49 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.49 | 1.82 | |
| Adesivo | ||||
| 9 | 3601110365 | 1.32 | 1.61 | |
| Anello O | ||||
| 11 | 3600210134 | 1.90 | 2.32 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 12 | 2607329096 | 7.46 | 9.10 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1900905018 | 16.79 | 20.48 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905021 | 8.35 | 10.19 | |
| Bullone della Frizione | ||||
| 15 | 2603435015 | 2.08 | 2.54 | |
| Vite a testa cilindrica | ||||
| 18 | 2603410001 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.22 | |
| Adesivo | ||||
| 20 | 3601110367 | 2.87 | 3.50 | |
| Spina Cilindrica | ||||
| 21 | 2917500095 | 1.49 | 1.82 | |
| Manicotto ad ago AGC 18 | ||||
| 22 | 2600914010 | 2.86 | 3.49 | |
| Manicotto ad ago AGC 18 | ||||
| 23 | 2600914010 | 2.86 | 3.49 | |
| Vite di grasso AW 10 3x25 | ||||
| 25 | 1613435034 | 1.00 | 1.22 | |
| Coperchio del alloggiamento VERDE | ||||
| 26 | 3605500018 | 6.53 | 7.97 | |
| PORTA-SPAZZOLA | ||||
| 27 | 2604337003 | 2.08 | 2.54 | |
| Anello deflettore d'aria | ||||
| 28 | 3605500017 | 6.22 | 7.59 | |
| Molla compressione | ||||
| 29 | 2604611024 | 2.08 | 2.54 | |
| Disco di supporto | ||||
| 31 | 3600190003 | 3.71 | 4.53 | |
| Anello di bloccaggio | ||||
| 32 | 2916660008 | 2.08 | 2.54 | |
| Asola di sospensione | ||||
| 33 | 2604682001 | 7.46 | 9.10 | |
| Non più disponibile, nessuna sostituzione | ||||
| 34 | 2600400008 | |||
| Ingranaggio Cilindrico | ||||
| 35 | 2606317001 | 31.42 | 38.33 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 39 | 1900900287 | 21.30 | 25.99 | |
| Palla | ||||
| 40 | 1903230007 | 1.49 | 1.82 | |
| CUSCINETTO | ||||
| 41 | 1605801018 | 47.53 | 57.99 | |
| Molla compressione | ||||
| 43 | 1604619010 | 6.73 | 8.21 | |
| Percussore | ||||
| 44 | 2608710001 | 210.30 | 256.57 | |
| Palla | ||||
| 45 | 1903230013 | 2.08 | 2.54 | |
| ALBERO DI TRASMISSIONE | ||||
| 46 | 2603124002 | 88.83 | 108.37 | |
| Scatola di Meccanismo d'Impatto | ||||
| 49 | 3605190188 | 102.63 | 125.21 | |
| ANELLO DI SICUREZZA | ||||
| 50 | 2600250005 | 4.18 | 5.10 | |
| Anello di spaziatura | ||||
| 51 | 3600113007 | 1.90 | 2.32 | |
| Rondella a tazza | ||||
| 52 | 2600500002 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 56 | 2600100569 | 1.49 | 1.82 | |
| Rondella in feltro D 20/14 2mm | ||||
| 57 | 2600108077 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 58 | 2910211020 | 2.08 | 2.54 | |
| Cavo Elettrico | ||||
| 61 | 3604431001 | 2.18 | 2.66 | |
| Rondella di compensazione | ||||
| 63 | 2600150004 | 2.08 | 2.54 | |
| Rondella di compensazione | ||||
| 64 | 2600101020 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 64 | 2600101022 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 64 | 2600101023 | 1.49 | 1.82 | |
| Vite a brugola | ||||
| 65 | 2910141166 | 1.49 | 1.82 | |
| Rondella elastica | ||||
| 66 | 2916690004 | 1.50 | 1.83 | |
| Anello di ritenzione | ||||
| 67 | 3600224063 | 2.52 | 3.07 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 71 | 3604503005 | 8.48 | 10.35 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 72 | 3604503006 | 8.48 | 10.35 | |
| Cavo Elettrico | ||||
| 73 | 3604431000 | 5.27 | 6.43 | |
| Cavo Elettrico | ||||
| 74 | 3604431019 | 4.12 | 5.03 | |
| Cavo Elettrico | ||||
| 75 | 3604431008 | 5.27 | 6.43 | |
| Cavo Elettrico | ||||
| 76 | 3604431020 | 5.27 | 6.43 | |
| Spina Cilindrica | ||||
| 78 | 2917500101 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 95 | 1601110265 | |||
| Cavo di alimentazione | ||||
| 805 | 1607000227 | 23.90 | 29.16 | |
| Targhetta | ||||
| 808 | 160111A3H6 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000484 | 82.63 | 100.81 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604321905 | 9.67 | 11.80 | |
| Cuscinetto intermedio | ||||
| 837 | 3605500187 | 102.63 | 125.21 | |
| Flangia Intermedia | ||||
| 838 | 3605700120 | 39.14 | 47.75 | |
| COLLETTO | ||||
| 848 | 3607030424 | 155.51 | 189.72 | |
| Scatola di Meccanismo d'Impatto | ||||
| 849 | 3605190188 | 102.63 | 125.21 | |
| Albero Dentato | ||||
| 853 | 3606309058 | 71.68 | 87.45 | |
| Interruttore | ||||
| 859 | 1617200042 | 14.94 | 18.23 | |
| Anello O | ||||
| 859/10 | 2600210019 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 868 | 2600224007 | |||
| Anello O | ||||
| 869 | 2600210001 | 2.08 | 2.54 | |
