Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601JF0080 ( GDR120-LI )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

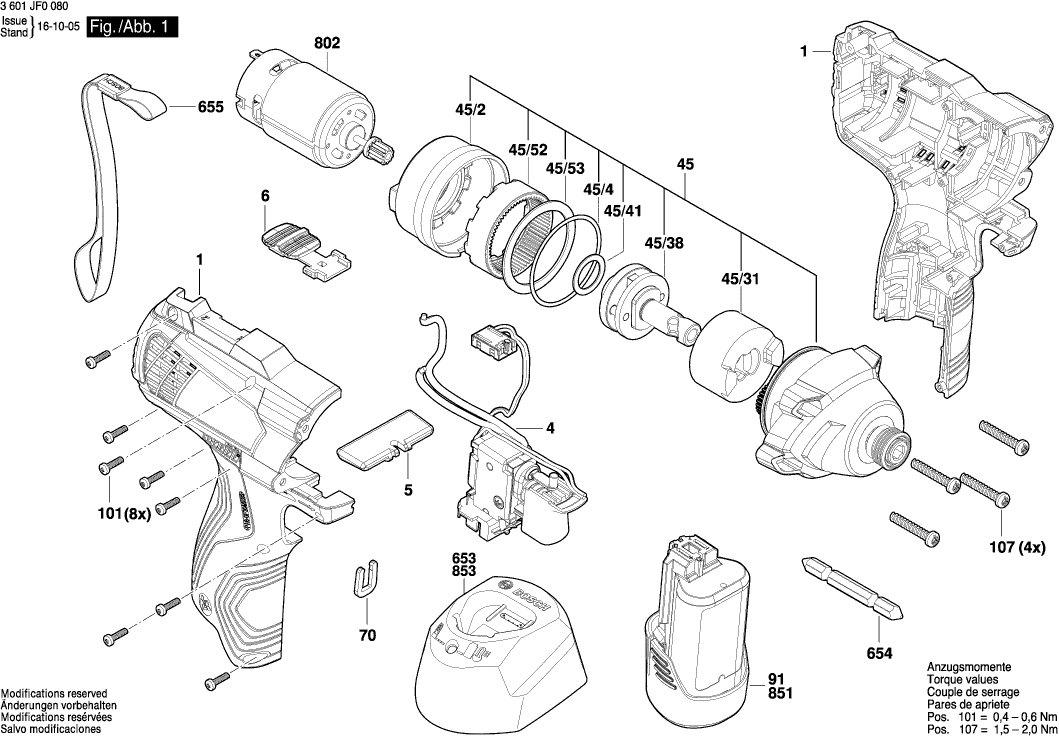

Disegno tecnico del modello Bosch 3601JF0080 ( GDR120-LI )
Elenco parti di ricambio del modello Bosch 3601JF0080 ( GDR120-LI )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Cassetta del rivestimento DUO 110 - Set | ||||
| 1 | 2609101534 | 6.54 | 7.98 | |
| Modulo elettronico | ||||
| 4 | 2607202312 | 23.75 | 28.98 | |
| Pulsante | ||||
| 5 | 2609100698 | 2.24 | 2.73 | |
| Unità di commutazione | ||||
| 6 | 2609101661 | 0.83 | 1.01 | |
| Scatola del Cambio | ||||
| 45 | 2609199824 | 49.56 | 60.46 | |
| Raccordo flangiato | ||||
| 45/2 | 2609101512 | 0.83 | 1.01 | |
| Percussore | ||||
| 45/31 | 2609111531 | 12.41 | 15.14 | |
| Asse intermedio | ||||
| 45/38 | 2609199865 | 9.53 | 11.63 | |
| Sigillo | ||||
| 45/4 | 2609170267 | 1.70 | 2.07 | |
| Disco | ||||
| 45/41 | 2609112071 | 0.83 | 1.01 | |
| Ingranaggio ad anello | ||||
| 45/52 | 2609111997 | 6.54 | 7.98 | |
| Disco | ||||
| 45/53 | 2609112051 | 0.83 | 1.01 | |
| Clip BHC 18 | ||||
| 70 | 2609110537 | 1.18 | 1.44 | |
| Pacco Batteria | ||||
| 91 | 1607A350C5 | 55.25 | 67.40 | |
| VITE C M4X35 | ||||
| 101 | 2609110883 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 107 | 2609110327 | 1.18 | 1.44 | |
| Lama cacciavite 6 MM | ||||
| 654 | 2609110342 | 1.94 | 2.37 | |
| Anello di trasporto | ||||
| 655 | 2609170129 | 1.94 | 2.37 | |
| Gruppo motore | ||||
| 802 | 1600A00PE3 | 15.71 | 19.17 | |
| Caricabatterie Veloce GAL 12V-20 220V/12V/2A | ||||
| 853 | 2607226203 | 26.84 | 32.74 | |
