Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601A89800 ( GDB180WE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

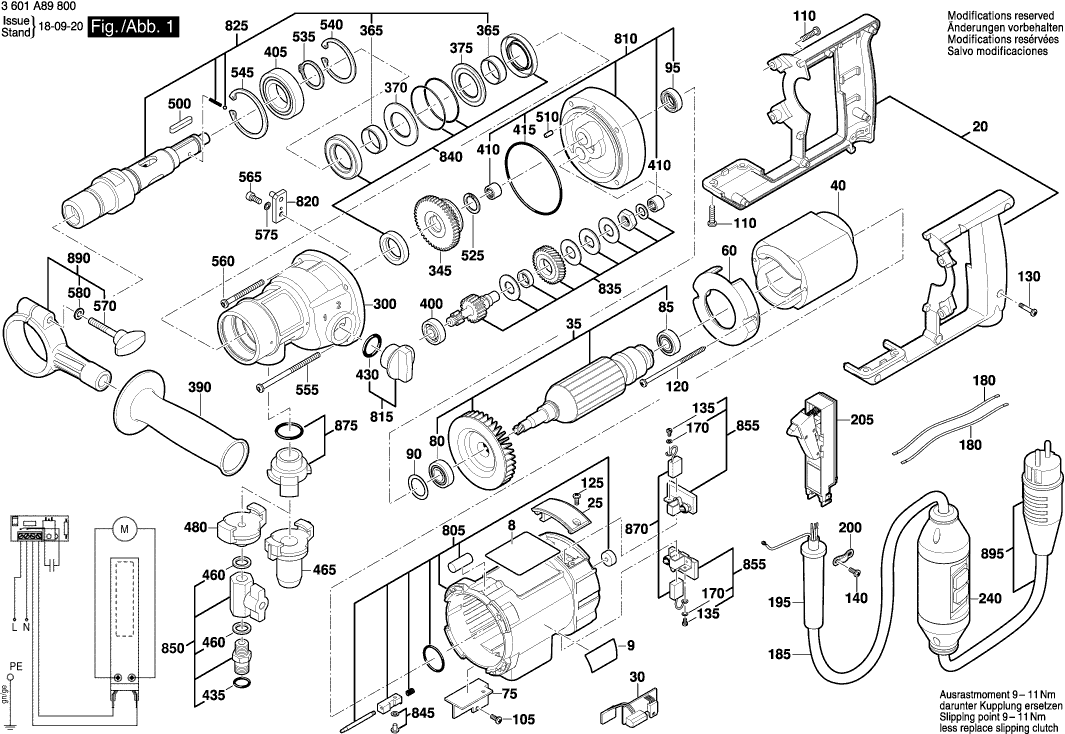

Disegno tecnico del modello Bosch 3601A89800 ( GDB180WE )
Elenco parti di ricambio del modello Bosch 3601A89800 ( GDB180WE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Targhetta | ||||
| 8 | 1619PB1103 | 2.71 | 3.31 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1619P31251 | 2.71 | 3.31 | |
| Piastra di maniglia | ||||
| 20 | 1600A004XT | 81.47 | 99.39 | |
| Coperchio della spazzola | ||||
| 25 | 1600A004XU | 18.19 | 22.19 | |
| PCB | ||||
| 30 | 1600A004XV | 106.68 | 130.15 | |
| PCB | ||||
| 30 | 1600A01AM3 | 81.47 | 99.39 | |
| Indotto | ||||
| 35 | 1600A004XW | 388.20 | 473.60 | |
| Campo 230V | ||||
| 40 | 1604220538 | 271.34 | 331.03 | |
| Anello deflettore d'aria | ||||
| 60 | 160059105K | 15.71 | 19.17 | |
| Lamiera di raffreddamento | ||||
| 75 | 1600A004XX | 13.93 | 16.99 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 80 | 160090004C | 26.84 | 32.74 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 85 | 160090004D | 26.84 | 32.74 | |
| Rondella di compensazione | ||||
| 90 | 1600A004XY | 2.71 | 3.31 | |
| Guarnizione labiale dell'albero rotante | ||||
| 95 | 1600A004Y0 | 18.19 | 22.19 | |
| Vite di grasso AW 10 3x25 | ||||
| 105 | 1600A004Y1 | 1.70 | 2.07 | |
| Vite per Taglio Plastica | ||||
| 110 | 1600A004Y2 | 1.70 | 2.07 | |
| Vite di grasso AW 10 3x25 | ||||
| 120 | 1600A004Y3 | 3.31 | 4.04 | |
| Vite per Taglio Plastica | ||||
| 125 | 1600A019B6 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 130 | 1600A004Y5 | 1.18 | 1.44 | |
| Vite a testa cilindrica | ||||
| 135 | 160341001B | 1.18 | 1.44 | |
| Vite di grasso AW 10 3x25 | ||||
| 140 | 1600A004Y4 | 1.18 | 1.44 | |
| Rondella piana | ||||
| 170 | 1600A004Y6 | 0.83 | 1.01 | |
| Cavo flessibile | ||||
| 180 | 1600A004Y7 | 8.45 | 10.31 | |
| Cavo di alimentazione | ||||
| 185 | 1600A004Z0 | 67.25 | 82.04 | |
| Custodia del cavo | ||||
| 195 | 160070304B | 8.45 | 10.31 | |
| Morsetto di fissaggio | ||||
| 200 | 1600A004Y8 | 2.24 | 2.73 | |
| Interruttore principale | ||||
| 205 | 1600A004Y9 | 76.72 | 93.60 | |
| Interruttore | ||||
| 240 | 1607200329 | 255.50 | 311.71 | |
| Interruttore | ||||
| 240 | 160720038P | 148.65 | 181.35 | |
| Carter del ingranaggio | ||||
| 300 | 160580658Z | 233.78 | 285.21 | |
| Ingranaggio Cilindrico | ||||
| 345 | 1600A004YA | 168.86 | 206.01 | |
| Manicotto di Protezione | ||||
| 365 | 1600A004YB | 13.93 | 16.99 | |
| Rondella protettiva | ||||
| 370 | 1600A004YC | 33.45 | 40.81 | |
| Rondella protettiva | ||||
| 375 | 1600A004YD | 33.45 | 40.81 | |
| Maniglia ausiliaria M10 | ||||
| 390 | 160202507S | 20.42 | 24.91 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 400 | 160090004E | 15.71 | 19.17 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 405 | 160090004F | 44.82 | 54.68 | |
| Manicotto ad ago AGC 18 | ||||
| 410 | 1600A004YE | 13.93 | 16.99 | |
| Anello O | ||||
| 415 | 1600210062 | 3.31 | 4.04 | |
| Anello O | ||||
| 430 | 1600210063 | 1.70 | 2.07 | |
| Anello O | ||||
| 435 | 1600210064 | 1.70 | 2.07 | |
| Anello di tenuta | ||||
| 460 | 1600A004YF | 1.18 | 1.44 | |
| Giunto del tubo | ||||
| 465 | 1600A004YG | 36.85 | 44.96 | |
| Raccordo filettato | ||||
| 480 | 1600A004YH | 40.61 | 49.54 | |
| Chiave Parallela | ||||
| 500 | 1600A004YJ | 1.70 | 2.07 | |
| Spina Cilindrica | ||||
| 510 | 1600A004YK | 1.18 | 1.44 | |
| Anello di bloccaggio | ||||
| 525 | 160015001P | 4.10 | 5.00 | |
| Anello di bloccaggio | ||||
| 535 | 160015001R | 2.71 | 3.31 | |
| Anello di bloccaggio | ||||
| 540 | 160015001S | 5.33 | 6.50 | |
| Anello di bloccaggio | ||||
| 545 | 160015001T | 4.10 | 5.00 | |
| VITE C M4X35 | ||||
| 555 | 1603430013 | 3.31 | 4.04 | |
| VITE C M4X35 | ||||
| 560 | 1603430015 | 2.24 | 2.73 | |
| Vite a brugola | ||||
| 565 | 1600A004Z6 | 0.83 | 1.01 | |
| Vite ad ali | ||||
| 570 | 1603480025 | 4.10 | 5.00 | |
| Anello di bloccaggio | ||||
| 575 | 1600A004YM | 0.83 | 1.01 | |
| Rondella piana | ||||
| 580 | 1600A004YL | 0.83 | 1.01 | |
| Custodia del motore | ||||
| 805 | 16051082B7 | 220.13 | 268.56 | |
| Flangia Intermedia | ||||
| 810 | 1600A005AV | 187.62 | 228.90 | |
| Maniglia a Morsetto | ||||
| 815 | 1602026101 | 60.65 | 73.99 | |
| Leva di Controllo | ||||
| 820 | 1600A006FT | 26.84 | 32.74 | |
| Mandrino di Perforazione | ||||
| 825 | 1600A004YV | 271.34 | 331.03 | |
| TRASMISSIONE SA | ||||
| 835 | 1600A005AW | 271.34 | 331.03 | |
| Set di fissaggio | ||||
| 840 | 1600A005AX | 49.56 | 60.46 | |
| Set di pezzi | ||||
| 845 | 1600A005B6 | 4.10 | 5.00 | |
| Valvola di isolamento | ||||
| 850 | 1600A005AY | 67.25 | 82.04 | |
| PORTA-SPAZZOLA | ||||
| 855 | 1600A004YP | 60.65 | 73.99 | |
| KIT DI SERVIZIO 115V | ||||
| 870 | 160701417L | 26.84 | 32.74 | |
| CONNETTORE | ||||
| 875 | 1600A004YU | 29.75 | 36.30 | |
| Morsetto di Supporto | ||||
| 890 | 1600A004Z7 | 73.72 | 89.94 | |
| Cavo di alimentazione | ||||
| 895 | 160446071N | 67.25 | 82.04 | |
