Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601L17200 ( GCO2000 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

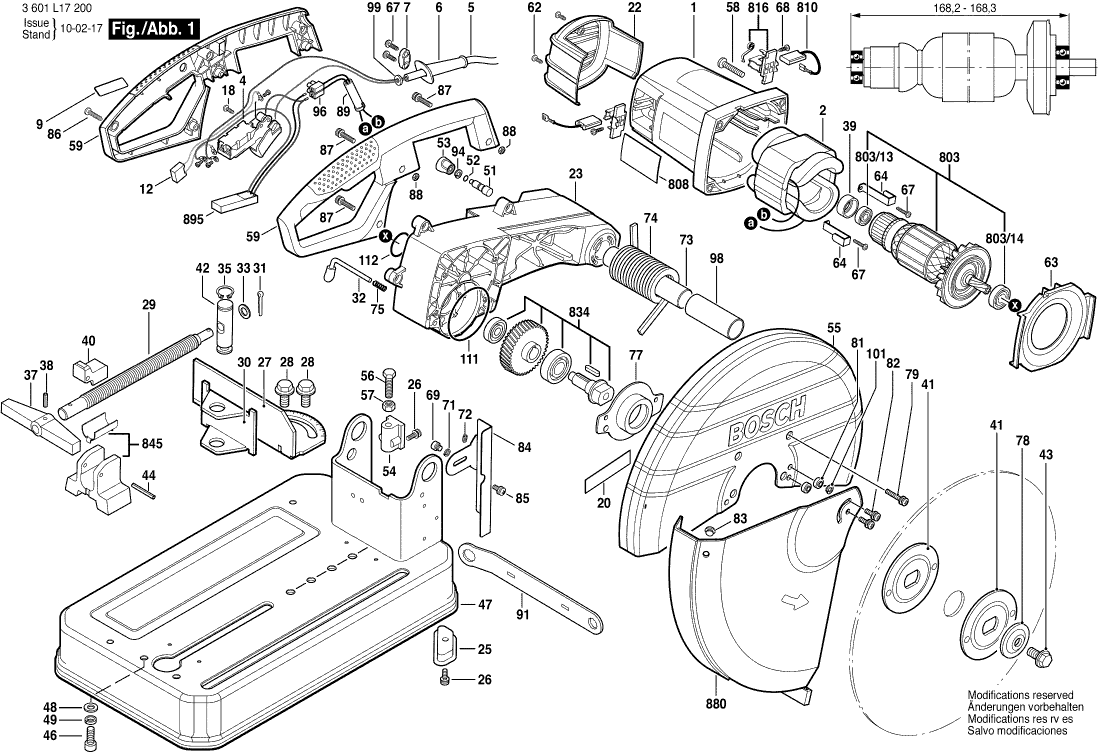

Disegno tecnico del modello Bosch 3601L17200 ( GCO2000 )
Elenco parti di ricambio del modello Bosch 3601L17200 ( GCO2000 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Custodia del motore | ||||
| 1 | 1609B00028 | 26.84 | 32.74 | |
| Campo 230V | ||||
| 2 | 1609B00001 | 60.65 | 73.99 | |
| Interruttore | ||||
| 4 | 1609B00002 | 13.93 | 16.99 | |
| Cavo di alimentazione | ||||
| 5 | 1609B00003 | 18.19 | 22.19 | |
| OCCHIELLO | ||||
| 6 | 1619P03807 | 1.18 | 1.44 | |
| Morsetto del cavo | ||||
| 7 | 1619P03808 | 0.83 | 1.01 | |
| Adesivo | ||||
| 9 | 1609B00038 | 1.94 | 2.37 | |
| Condensatore di interferenza | ||||
| 12 | 1619P03883 | 3.31 | 4.04 | |
| Vite di grasso AW 10 3x25 | ||||
| 18 | 1619P03837 | 0.83 | 1.01 | |
| Piastra di avvertimento | ||||
| 20 | 1609B00006 | 1.94 | 2.37 | |
| Cappuccio finale | ||||
| 22 | 1619P03741 | 3.31 | 4.04 | |
| BRACCIO | ||||
| 23 | 1609B00008 | 55.25 | 67.40 | |
| Barra Di Gomma | ||||
| 25 | 1619P03814 | 1.70 | 2.07 | |
| Montaggio di vite e rondella | ||||
| 26 | 1619P03825 | 0.83 | 1.01 | |
| Staffa di Arresto | ||||
| 27 | 1609B00031 | 13.93 | 16.99 | |
| Bullone Flangia | ||||
| 28 | 1619P03826 | 1.18 | 1.44 | |
| Vite di serraggio | ||||
| 29 | 1619P03753 | 6.54 | 7.98 | |
| Staffa di serraggio | ||||
| 30 | 1609B00032 | 10.73 | 13.09 | |
| Spillo a rivetto DIN 94-4x22 | ||||
| 31 | 1619P03756 | 0.83 | 1.01 | |
| Blocco Anti-Torsione | ||||
| 32 | 1619P03748 | 2.71 | 3.31 | |
| Rondella piana | ||||
| 33 | 1619P03757 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 35 | 1619P03755 | 0.83 | 1.01 | |
| Maniglia a Morsetto | ||||
| 37 | 1619P03751 | 4.10 | 5.00 | |
| Perno a molla | ||||
| 38 | 1619P03752 | 0.83 | 1.01 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 39 | 1600206030 | 1.18 | 1.44 | |
| Blocco di serraggio | ||||
| 40 | 1609B03576 | 5.83 | 7.11 | |
| Flangia OS 400 EQ | ||||
| 41 | 1609B00009 | 6.54 | 7.98 | |
| Asta di collegamento | ||||
| 42 | 1609B00033 | 4.10 | 5.00 | |
| Bullone Flangia | ||||
| 43 | 1619P03735 | 0.83 | 1.01 | |
| Perno a molla | ||||
| 44 | 1619P03762 | 0.83 | 1.01 | |
| Vite a testa cilindrica | ||||
| 46 | 1619P03827 | 0.83 | 1.01 | |
| Base | ||||
| 47 | 1609B00010 | 91.56 | 111.70 | |
| Rondella piana | ||||
| 48 | 1619P03828 | 1.94 | 2.37 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 49 | 1619P03829 | 0.83 | 1.01 | |
| ALBERO | ||||
| 51 | 1619P03811 | 2.71 | 3.31 | |
| Anello O | ||||
| 52 | 1619P03810 | 0.83 | 1.01 | |
| Dado a tappo | ||||
| 53 | 1619P03809 | 2.71 | 3.31 | |
| Angolo di ritenzione TURBO II | ||||
| 54 | 1619P03818 | 5.83 | 7.11 | |
| Coperchio Protettivo | ||||
| 55 | 1609B00021 | 36.85 | 44.96 | |
| Vite a testa esagonale sc DIN933 M5x12 8.8 A3F | ||||
| 56 | 1619P03830 | 0.83 | 1.01 | |
| Dado esagonale | ||||
| 57 | 1619P03831 | 0.83 | 1.01 | |
| Vite formante a filettatura M6x25 MM | ||||
| 58 | 1619P03835 | 0.83 | 1.01 | |
| Maniglia TSC 55 | ||||
| 59 | 1619P03868 | 12.41 | 15.14 | |
| VITE C M4X35 | ||||
| 62 | 1619P03832 | 0.83 | 1.01 | |
| Anello deflettore d'aria | ||||
| 63 | 1619P03822 | 3.31 | 4.04 | |
| Morsetto di fissaggio | ||||
| 64 | 1619P03823 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 67 | 1619P03833 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 68 | 1619P03834 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 69 | 1619P03840 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 71 | 1619P03841 | 1.70 | 2.07 | |
| Vite di Arresto | ||||
| 72 | 1619P03839 | 0.83 | 1.01 | |
| Albero di perno | ||||
| 73 | 1619P03816 | 7.58 | 9.25 | |
| Molla di torsione TSF 55 | ||||
| 74 | 1609B00024 | 6.54 | 7.98 | |
| Molla compressione | ||||
| 75 | 1619P03817 | 0.83 | 1.01 | |
| Coperchio dell'ingranaggio | ||||
| 77 | 1619P03806 | 5.83 | 7.11 | |
| Rondella piana | ||||
| 78 | 1619P03815 | 1.70 | 2.07 | |
| Montaggio di vite e rondella | ||||
| 79 | 1619P03825 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 81 | 1619P03856 | 1.18 | 1.44 | |
| Vite a Spalla | ||||
| 82 | 1619P03857 | 0.83 | 1.01 | |
| Guarnizione in gomma | ||||
| 83 | 1619P03871 | 0.83 | 1.01 | |
| Coperchio di protezione | ||||
| 84 | 1609B00023 | 2.24 | 2.73 | |
| VITE C M4X35 | ||||
| 85 | 1619P03842 | 0.83 | 1.01 | |
| Vite di grasso AW 10 3x25 | ||||
| 86 | 1619P03824 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 87 | 1619P03821 | 0.83 | 1.01 | |
| Dado | ||||
| 88 | 1619P03819 | 0.83 | 1.01 | |
| Tubo isolante | ||||
| 89 | 1619P03855 | 0.83 | 1.01 | |
| Chiave di Regolazione | ||||
| 91 | 1619P03812 | 6.54 | 7.98 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 94 | 1619P03866 | 0.83 | 1.01 | |
| Blocco di Connessione 230V | ||||
| 96 | 1609BP7059 | 1.18 | 1.44 | |
| CUSCINETTO | ||||
| 98 | 1609B00039 | 1.18 | 1.44 | |
| Cintura | ||||
| 99 | 1619P03931 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 101 | 1609B00018 | 0.83 | 1.01 | |
| Anello O | ||||
| 111 | 1609B00060 | 0.83 | 1.01 | |
| Anello O | ||||
| 112 | 1609B00061 | 0.83 | 1.01 | |
| Indotto | ||||
| 803 | 1609B00046 | 91.56 | 111.70 | |
| MANICOTTO | ||||
| 803/13 | 1619P03850 | 4.10 | 5.00 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 803/14 | 1619P03937 | 5.83 | 7.11 | |
| Targhetta | ||||
| 808 | 1609BN0167 | 1.18 | 1.44 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000480 | 101.94 | 124.37 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 11.88 | 14.49 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1604336048 | 5.33 | 6.50 | |
| Albero del ingranaggio | ||||
| 834 | 1619P03912 | 23.75 | 28.98 | |
| Blocco cuscinetto | ||||
| 845 | 1609B03533 | 5.83 | 7.11 | |
| Protezione Flap | ||||
| 880 | 1609B00041 | 20.42 | 24.91 | |
| FILO | ||||
| 895 | 1609B00017 | 29.75 | 36.30 | |
