Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601M37200 (GCO14-24J)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

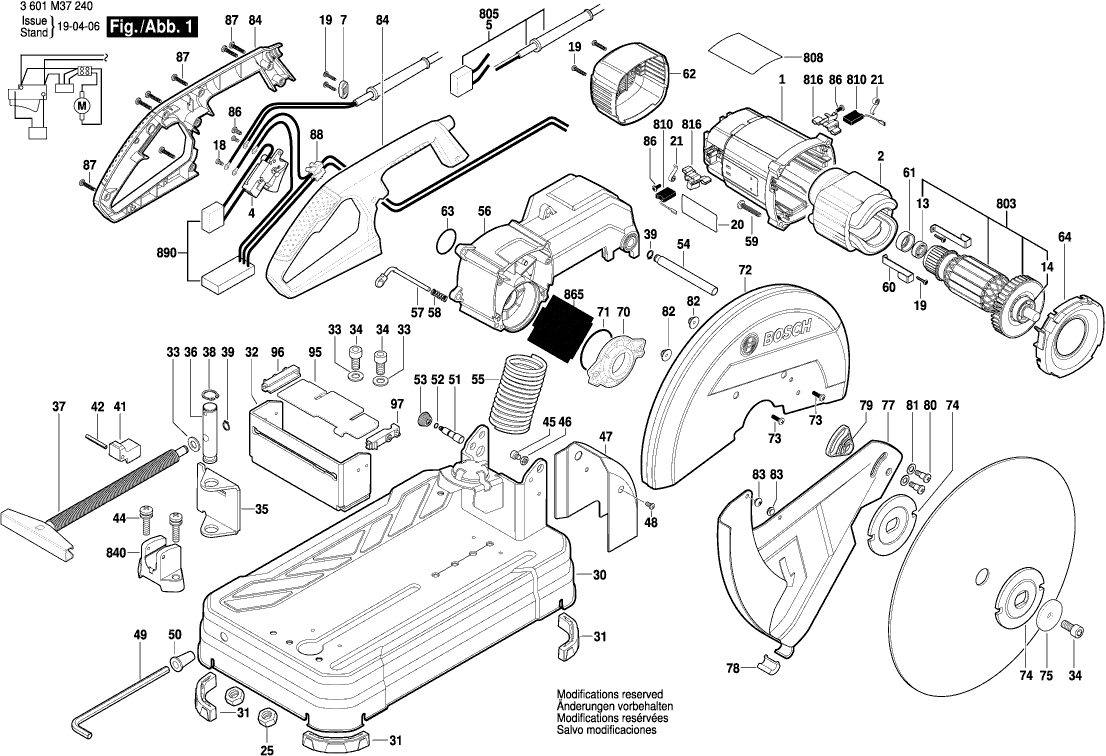

Disegni tecnici di Bosch 3601M37200 (GCO14-24J)
Elenco parti di Bosch 3601M37200 (GCO14-24J)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1609B03600 | 21.30 | 25.99 | |
| Campo 230V | ||||
| 2 | 1609B00149 | 58.03 | 70.80 | |
| Interruttore | ||||
| 4 | 1609B02146 | 13.13 | 16.02 | |
| Morsetto del cavo | ||||
| 7 | 1609B02153 | 1.00 | 1.22 | |
| MANICOTTO | ||||
| 13 | 1619P03850 | 4.94 | 6.03 | |
| MANICOTTO | ||||
| 14 | 1609B00057 | 9.67 | 11.80 | |
| VITE C M4X35 | ||||
| 18 | 1609B03644 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 19 | 1609B02357 | 1.00 | 1.22 | |
| Molla a spirale AGC 18 | ||||
| 21 | 1604652019 | 1.49 | 1.82 | |
| Dado esagonale | ||||
| 25 | 1619P03831 | 1.00 | 1.22 | |
| Base | ||||
| 30 | 1609B02358 | 71.68 | 87.45 | |
| Piede di supporto | ||||
| 31 | 1609B03594 | 1.00 | 1.22 | |
| Staffa di Arresto | ||||
| 32 | 1609B03673 | 11.37 | 13.87 | |
| Rondella piana | ||||
| 33 | 1609BP7045 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 34 | 1609B03630 | 1.32 | 1.61 | |
| Staffa di serraggio | ||||
| 35 | 1609B03674 | 5.81 | 7.09 | |
| ASTA CONICA | ||||
| 36 | 1609B03675 | 14.94 | 18.23 | |
| Vite di serraggio | ||||
| 37 | 1609B03598 | 10.90 | 13.30 | |
| Anello di bloccaggio | ||||
| 38 | 1619P03755 | 1.00 | 1.22 | |
| Clip | ||||
| 39 | 1609B03628 | 1.00 | 1.22 | |
| Blocco di serraggio | ||||
| 41 | 1609B03576 | 7.46 | 9.10 | |
| Perno a molla | ||||
| 42 | 1619P03762 | 1.00 | 1.22 | |
| Montaggio di vite e rondella | ||||
| 44 | 1609B03629 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 45 | 1609B03686 | 1.00 | 1.22 | |
| MANICOTTO ESATRICO | ||||
| 46 | 1609B01654 | 1.00 | 1.22 | |
| Guardia protettiva | ||||
| 47 | 1609B03605 | 10.90 | 13.30 | |
| Vite per lamiera B4,8x107,5 MM | ||||
| 48 | 1609B06426 | 1.00 | 1.22 | |
| Chiave a bussola esagonale | ||||
| 49 | 1609B03690 | 2.86 | 3.49 | |
| Portachiavi | ||||
| 50 | 1609B03617 | 1.00 | 1.22 | |
| BARRA TOMMY | ||||
| 51 | 1609B03623 | 1.49 | 1.82 | |
| Anello O | ||||
| 52 | 1619P03810 | 1.00 | 1.22 | |
| Tappo | ||||
| 53 | 1609B03624 | 1.00 | 1.22 | |
| Albero di perno | ||||
| 54 | 1609B03618 | 2.40 | 2.93 | |
| Striscia di contatto | ||||
| 55 | 1609B03619 | 10.90 | 13.30 | |
| BRACCIO | ||||
| 56 | 1609B03591 | 58.03 | 70.80 | |
| Blocco Anti-Torsione | ||||
| 57 | 1609B03610 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 58 | 1619P03864 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 59 | 1619P03835 | 1.00 | 1.22 | |
| Morsetto di fissaggio | ||||
| 60 | 1609B00055 | 1.00 | 1.22 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 61 | 1600206030 | 1.49 | 1.82 | |
| Cappuccio finale | ||||
| 62 | 1609B03602 | 3.44 | 4.20 | |
| Anello O | ||||
| 63 | 1609B00068 | 1.00 | 1.22 | |
| Anello deflettore d'aria | ||||
| 64 | 1609B03604 | 2.08 | 2.54 | |
| Coperchio dell'ingranaggio | ||||
| 70 | 1609B03612 | 4.94 | 6.03 | |
| Anello O | ||||
| 71 | 1609B00060 | 1.00 | 1.22 | |
| Protezione al tocco | ||||
| 72 | 1609B06429 | 31.42 | 38.33 | |
| VITE C M4X35 | ||||
| 73 | 1609B01483 | 1.00 | 1.22 | |
| Flangia OS 400 EQ | ||||
| 74 | 1609B03592 | 6.73 | 8.21 | |
| Rondella piana | ||||
| 75 | 1609B03625 | 1.49 | 1.82 | |
| Protezione Flap | ||||
| 77 | 1609B03608 | 16.79 | 20.48 | |
| Copertura TURBO II | ||||
| 78 | 1609B03631 | 1.49 | 1.82 | |
| Piastra di supporto | ||||
| 79 | 1609B03642 | 1.32 | 1.61 | |
| Vite a spalla | ||||
| 80 | 1609B03641 | 1.49 | 1.82 | |
| Disco | ||||
| 81 | 1609B03513 | 1.00 | 1.22 | |
| Dado | ||||
| 82 | 1609B06545 | 1.32 | 1.61 | |
| Guarnizione in gomma | ||||
| 83 | 1619P03871 | 1.00 | 1.22 | |
| Maniglia TSC 55 | ||||
| 84 | 1609B01785 | 11.37 | 13.87 | |
| VITE C M4X35 | ||||
| 86 | 1609B02356 | 1.00 | 1.22 | |
| VITE C M4X35 | ||||
| 87 | 1609B02355 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 88 | 1609B06427 | |||
| STRISCIA | ||||
| 95 | 1609B03676 | 4.94 | 6.03 | |
| PIATTO AD ANGOLO | ||||
| 96 | 1609B03677 | 1.49 | 1.82 | |
| PIATTO AD ANGOLO | ||||
| 97 | 1609B03678 | 1.49 | 1.82 | |
| Assemblaggio dell'Indotto 230V | ||||
| 803 | 1609B03638 | 98.18 | 119.78 | |
| Set di pezzi | ||||
| 805 | 1609B06532 | 23.90 | 29.16 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607014171 | 12.82 | 15.64 | |
| PORTA-SPAZZOLA | ||||
| 816 | 1604336053 | 5.81 | 7.09 | |
| Porta Stringente | ||||
| 840 | 1609B03626 | 12.82 | 15.64 | |
| Set di ingranaggi | ||||
| 865 | 1609B03640 | 27.81 | 33.93 | |
| Modulo di avviamento morbido | ||||
| 890 | 1609B03697 | 31.42 | 38.33 | |
