Qui troverai tutte le parti e i disegni disponibili del 'Bosch 3601M41000 ( GCM18V-216 )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

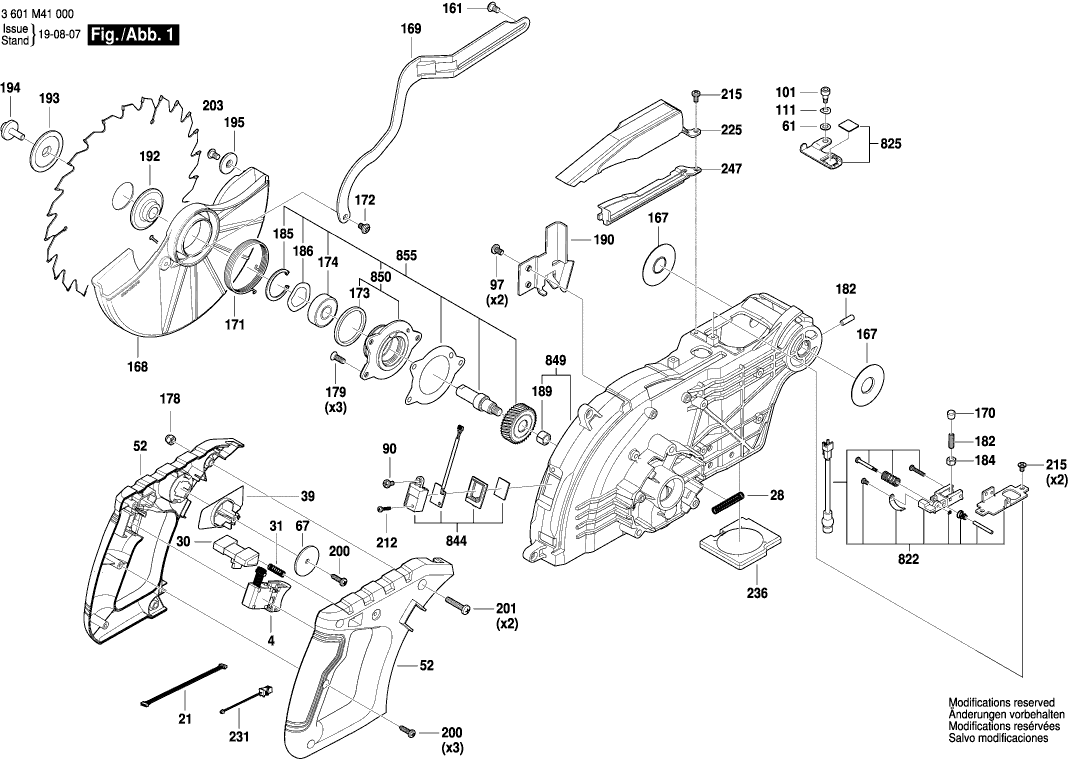

Disegno tecnico del modello Bosch 3601M41000 ( GCM18V-216 )
Elenco parti di ricambio del modello Bosch 3601M41000 ( GCM18V-216 )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Motore a corrente continua | ||||
| 2 | 160702266T | 130.32 | 158.99 | |
| TASTIERA | ||||
| 4 | 2607202382 | 11.88 | 14.49 | |
| Cavo a nastro | ||||
| 21 | 1609B06265 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 22 | 1609BP7087 | 1.18 | 1.44 | |
| Scatola | ||||
| 25 | 1609B06252 | 1.94 | 2.37 | |
| Disco | ||||
| 26 | 1609B06253 | 2.71 | 3.31 | |
| Molla compressione | ||||
| 28 | 1619P01642 | 0.83 | 1.01 | |
| Tappo | ||||
| 29 | 1609B04070 | 1.18 | 1.44 | |
| Leva di bloccaggio | ||||
| 30 | 1609B06268 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 31 | 1609B06269 | 0.83 | 1.01 | |
| Staffe Guida | ||||
| 32 | 1609B04073 | 4.70 | 5.73 | |
| VITE C M4X35 | ||||
| 38 | 1609BP7084 | 0.83 | 1.01 | |
| Disco | ||||
| 39 | 1609B06570 | 0.83 | 1.01 | |
| Asta | ||||
| 41 | 1609B04154 | 4.10 | 5.00 | |
| Regola per Tagli Angolari | ||||
| 42 | 1609B06259 | 13.93 | 16.99 | |
| Regola per Tagli Angolari | ||||
| 44 | 1609B06261 | 15.71 | 19.17 | |
| VITE C M4X35 | ||||
| 45 | 1609B02206 | 0.83 | 1.01 | |
| Base DF 700 | ||||
| 46 | 1609B05238 | 101.94 | 124.37 | |
| Coperchio | ||||
| 51 | 1609B03746 | 5.33 | 6.50 | |
| Leva KA 65 | ||||
| 52 | 1609B06251 | 7.58 | 9.25 | |
| VITE C M4X35 | ||||
| 56 | 1609B00780 | 0.83 | 1.01 | |
| PULSANTE | ||||
| 57 | 1609BP7326 | 0.83 | 1.01 | |
| Scala | ||||
| 58 | 1609B03708 | 2.24 | 2.73 | |
| BOTTONE | ||||
| 59 | 1609B05382 | 0.83 | 1.01 | |
| Copertura cieca | ||||
| 60 | 1609B05298 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 61 | 1609B00863 | 0.83 | 1.01 | |
| Indicatore DF 700 | ||||
| 62 | 1609B00717 | 0.83 | 1.01 | |
| Piastra di usura | ||||
| 63 | 1609B03714 | 3.31 | 4.04 | |
| Bullone | ||||
| 64 | 1609B04236 | 1.18 | 1.44 | |
| Dado di regolazione | ||||
| 65 | 1609B04227 | 0.83 | 1.01 | |
| Dado | ||||
| 66 | 1609B01949 | 0.83 | 1.01 | |
| Rondella di bloccaggio | ||||
| 67 | 1609B06571 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 70 | 1609B00682 | 0.83 | 1.01 | |
| Bullone | ||||
| 72 | 1609B05203 | 0.83 | 1.01 | |
| Dado di bloccaggio | ||||
| 74 | 1609B00704 | 0.83 | 1.01 | |
| Disco | ||||
| 75 | 1609B00670 | 1.18 | 1.44 | |
| Boccola di gomma | ||||
| 77 | 1609B00705 | 0.83 | 1.01 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 80 | 1609BP7098 | 0.83 | 1.01 | |
| Chiave a brugola | ||||
| 81 | 1609BP7026 | 2.24 | 2.73 | |
| PIASTRA DI SUPPORTO | ||||
| 84 | 1609B05242 | 2.71 | 3.31 | |
| Asta | ||||
| 86 | 1609B05240 | 1.70 | 2.07 | |
| PULSANTE | ||||
| 87 | 1609B04079 | 5.83 | 7.11 | |
| Leva KA 65 | ||||
| 88 | 1609B05241 | 1.70 | 2.07 | |
| Molla | ||||
| 89 | 1609B02211 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 90 | 1609B01664 | 1.18 | 1.44 | |
| Cavo Elettrico | ||||
| 92 | 1609B05115 | 1.70 | 2.07 | |
| FERMAGLIO PER CAVO | ||||
| 93 | 1609BP7341 | 0.83 | 1.01 | |
| Piede di supporto | ||||
| 94 | 1609B03727 | 1.70 | 2.07 | |
| Piastra di usura | ||||
| 95 | 1609B03729 | 0.83 | 1.01 | |
| Albero di perno | ||||
| 96 | 1609B04108 | 3.31 | 4.04 | |
| VITE C M4X35 | ||||
| 97 | 1609B04086 | 1.70 | 2.07 | |
| VITE C M4X35 | ||||
| 98 | 1609B03723 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 99 | 1609B01324 | 0.83 | 1.01 | |
| Vite a spalla | ||||
| 101 | 1609B01462 | 0.83 | 1.01 | |
| ASTA FILETTATA | ||||
| 105 | 1609BP7143 | 0.83 | 1.01 | |
| Rondella di bloccaggio | ||||
| 111 | 1609B01668 | 0.83 | 1.01 | |
| Piastra di limite RTSC/DTSC/ETSC | ||||
| 114 | 1609B03739 | 0.83 | 1.01 | |
| Piastra di usura | ||||
| 118 | 1609B04134 | 0.83 | 1.01 | |
| Indicatore DF 700 | ||||
| 119 | 1609B03758 | 1.18 | 1.44 | |
| Molla compressione | ||||
| 120 | 1609BP7053 | 0.83 | 1.01 | |
| Rondella piana | ||||
| 121 | 1609BP7045 | 0.83 | 1.01 | |
| Vite a brugola | ||||
| 122 | 1609B03749 | 0.83 | 1.01 | |
| FERMAGLIO PER CAVO | ||||
| 123 | 1609BP7343 | 0.83 | 1.01 | |
| PULSANTE | ||||
| 124 | 1609B03755 | 1.18 | 1.44 | |
| ROTATORE | ||||
| 125 | 1609B03762 | 5.83 | 7.11 | |
| Rondella in feltro D 20/14 2mm | ||||
| 126 | 1609B03763 | 0.83 | 1.01 | |
| Bullone | ||||
| 127 | 1609B03769 | 2.71 | 3.31 | |
| Leva KA 65 | ||||
| 128 | 1609B02215 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 129 | 1609BP7081 | 0.83 | 1.01 | |
| Piastra di Friczione | ||||
| 130 | 1609B03773 | 5.83 | 7.11 | |
| Dado esagonale | ||||
| 131 | 1609B01041 | 0.83 | 1.01 | |
| Perno di blocco HKC 55 | ||||
| 132 | 1609B03776 | 0.83 | 1.01 | |
| Perno Di Pivot | ||||
| 133 | 1609B03771 | 5.33 | 6.50 | |
| VITE C M4X35 | ||||
| 134 | 1609B06272 | 0.83 | 1.01 | |
| Perno di blocco HKC 55 | ||||
| 136 | 1609B03767 | 2.24 | 2.73 | |
| Clip | ||||
| 137 | 1609B03757 | 1.18 | 1.44 | |
| Anello O | ||||
| 138 | 1609B00601 | 1.18 | 1.44 | |
| Piastra di maniglia | ||||
| 140 | 1609B03745 | 2.24 | 2.73 | |
| Maniglia TSC 55 | ||||
| 141 | 1609B03747 | 8.45 | 10.31 | |
| Vite della piastra | ||||
| 142 | 1609B03768 | 0.83 | 1.01 | |
| Stop Scivolamento | ||||
| 143 | 1609B03753 | 1.18 | 1.44 | |
| Dado Speciale | ||||
| 144 | 1609B03752 | 2.71 | 3.31 | |
| Anello O | ||||
| 145 | 1609B06667 | 0.83 | 1.01 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 146 | 1609B00660 | 0.83 | 1.01 | |
| Vite a Spalla | ||||
| 147 | 1609B03795 | 0.83 | 1.01 | |
| PULSANTE | ||||
| 148 | 1609B00382 | 4.10 | 5.00 | |
| Molla compressione | ||||
| 149 | 1609B00417 | 0.83 | 1.01 | |
| Piastra di Ritenzione | ||||
| 150 | 1609B02203 | 1.18 | 1.44 | |
| Piastra di Ritenzione | ||||
| 151 | 1609B03766 | 1.18 | 1.44 | |
| Estrazione della polvere | ||||
| 152 | 2610027044 | 6.54 | 7.98 | |
| ASTA FILETTATA | ||||
| 153 | 1609B03777 | 0.83 | 1.01 | |
| Estrazione della polvere | ||||
| 158 | 2610027045 | 3.31 | 4.04 | |
| Braccio portaoggetti | ||||
| 159 | 2610027046 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 160 | 1609B01561 | 0.83 | 1.01 | |
| Vite a spalla | ||||
| 161 | 1609B05201 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 162 | 1609B00623 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 164 | 1609B01690 | 0.83 | 1.01 | |
| Piastra di usura | ||||
| 167 | 1609B01602 | 0.83 | 1.01 | |
| Guardia inferiore | ||||
| 168 | 1609B04188 | 11.88 | 14.49 | |
| Collegamento | ||||
| 169 | 1609B04001 | 9.53 | 11.63 | |
| Copertura TURBO II | ||||
| 170 | 1609B04002 | 0.83 | 1.01 | |
| Molla | ||||
| 171 | 1609B04004 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 172 | 1609BP7145 | 0.83 | 1.01 | |
| Clip a molla | ||||
| 173 | 1609B05251 | 1.18 | 1.44 | |
| CUSCINETTO A SFERA | ||||
| 174 | 1609B04235 | 4.10 | 5.00 | |
| VITE C M4X35 | ||||
| 176 | 1609B04163 | 0.83 | 1.01 | |
| Dado di bloccaggio | ||||
| 178 | 1609B00974 | 1.18 | 1.44 | |
| Vite della piastra | ||||
| 179 | 1609BP7134 | 0.83 | 1.01 | |
| ASTA FILETTATA | ||||
| 182 | 1609B04205 | 0.83 | 1.01 | |
| Dado | ||||
| 184 | 1609BT4033 | 0.83 | 1.01 | |
| Anello di bloccaggio | ||||
| 185 | 1609BP7068 | 1.18 | 1.44 | |
| Disco | ||||
| 186 | 1609BP7050 | 1.94 | 2.37 | |
| CUSCINETTO A SFERA | ||||
| 187 | 1609B03774 | 9.53 | 11.63 | |
| Boccola Distanziatrice | ||||
| 188 | 1609B03780 | 0.83 | 1.01 | |
| CUSCINETTO A MANICOTTO | ||||
| 189 | 1600200029 | 2.24 | 2.73 | |
| Deflettore | ||||
| 190 | 1609B04017 | 3.31 | 4.04 | |
| Deflettore di trucioli | ||||
| 191 | 1609B06271 | 2.71 | 3.31 | |
| Flangia Di Fissaggio | ||||
| 192 | 1609B04018 | 5.83 | 7.11 | |
| Flangia di serraggio | ||||
| 193 | 1609B06289 | 3.31 | 4.04 | |
| Bullone Flangia | ||||
| 194 | 1609B05364 | 1.18 | 1.44 | |
| PIEZO POLARE | ||||
| 195 | 1609B04020 | 0.83 | 1.01 | |
| Coperchio del alloggiamento | ||||
| 197 | 1609B06264 | 2.24 | 2.73 | |
| Coperchio del alloggiamento | ||||
| 198 | 1609B06286 | 1.94 | 2.37 | |
| Vite a testa ovale Torx 4x30 | ||||
| 199 | 2609110353 | 1.70 | 2.07 | |
| Vite della piastra | ||||
| 200 | 1609B00637 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 201 | 1609B00973 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 202 | 1609B06270 | 0.83 | 1.01 | |
| Rastrelliera | ||||
| 203 | 1609B00458 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 212 | 1609B04208 | 0.83 | 1.01 | |
| Deflettore di Trucioli | ||||
| 215 | 1609B04664 | 4.70 | 5.73 | |
| Disco | ||||
| 225 | 1609B06301 | 1.18 | 1.44 | |
| Cavo a nastro | ||||
| 231 | 1609B06266 | 1.18 | 1.44 | |
| Dado | ||||
| 232 | 1609B00691 | 1.70 | 2.07 | |
| Labbro di gomma | ||||
| 234 | 1609B03791 | 1.18 | 1.44 | |
| Rondella piana | ||||
| 235 | 1609B04225 | 0.83 | 1.01 | |
| Fascia di gomma | ||||
| 236 | 1609B04220 | 1.18 | 1.44 | |
| Fascia di gomma | ||||
| 238 | 1609B04222 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 239 | 1609B00633 | 0.83 | 1.01 | |
| Porta batteria per 10,8 V | ||||
| 240 | 1609B06262 | 4.10 | 5.00 | |
| Modulo Elettronico | ||||
| 241 | 16072335F8 | 148.65 | 181.35 | |
| SET DI CAVI QS | ||||
| 242 | 1609B06832 | 18.19 | 22.19 | |
| Portacontatto | ||||
| 242 | 1609B06258 | 10.10 | 12.32 | |
| VITE C M4X35 | ||||
| 244 | 1609B03361 | 0.83 | 1.01 | |
| Molla compressione | ||||
| 245 | 1609280477 | 1.18 | 1.44 | |
| VITE C M4X35 | ||||
| 246 | 1609B05353 | 0.83 | 1.01 | |
| VITE C M4X35 | ||||
| 246 | 1609B06800 | 0.83 | 1.01 | |
| Disco | ||||
| 247 | 1609B06267 | 0.83 | 1.01 | |
| Etichetta | ||||
| 254 | 1609B06283 | 1.94 | 2.37 | |
| Etichetta | ||||
| 255 | 1609B06285 | 1.94 | 2.37 | |
| Etichetta | ||||
| 263 | 1609B06575 | 1.94 | 2.37 | |
| Rondella piana | ||||
| 284 | 1609B00703 | 1.18 | 1.44 | |
| Targhetta | ||||
| 808 | 1609BN0373 | 1.94 | 2.37 | |
| Non più disponibile, nessuna sostituzione | ||||
| 822 | 1609B01726 | |||
| Coperchio di protezione antipolvere | ||||
| 825 | 1609B04127 | 7.58 | 9.25 | |
| Piede | ||||
| 840 | 1609B06665 | 60.65 | 73.99 | |
| Regola per Tagli Angolari | ||||
| 843 | 1609B06578 | 13.93 | 16.99 | |
| Lampada LED | ||||
| 844 | 1609B06666 | 7.58 | 9.25 | |
| Spillo | ||||
| 847 | 1609B06579 | 60.65 | 73.99 | |
| Giogo | ||||
| 848 | 1609B06663 | 49.56 | 60.46 | |
| BRACCIO | ||||
| 849 | 1609B06664 | 44.82 | 54.68 | |
| Coperchio del ingranaggio | ||||
| 850 | 1609B05349 | 9.53 | 11.63 | |
| Pacco Batteria | ||||
| 851 | 1607A350AT | 209.26 | 255.30 | |
| Pacco Batteria | ||||
| 851 | 1607A350CG | 197.04 | 240.39 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 852 | 1609B04224 | 13.93 | 16.99 | |
| Caricabatterie UK | ||||
| 853 | 2607225921 | 101.94 | 124.37 | |
| SACCO PER LA POLVERE | ||||
| 854 | 1609B06278 | 5.83 | 7.11 | |
| TRASMISSIONE SA | ||||
| 855 | 1609B06573 | 20.42 | 24.91 | |
| Molla di torsione | ||||
| 866 | 1609B04124 | 10.73 | 13.09 | |
| PULSANTE | ||||
| 876 | 1609B05323 | 11.88 | 14.49 | |
