Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601B20003 ( GCM10 )”. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

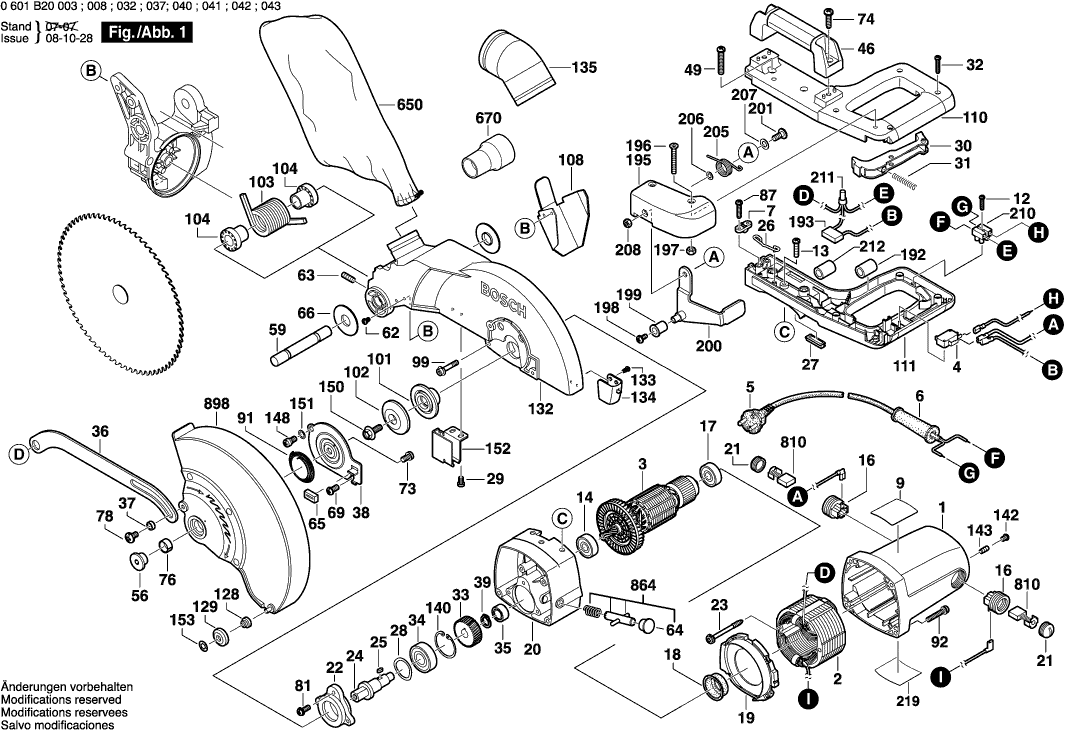

Disegni tecnici di Bosch 0601B20003 ( GCM10 )

Elenco parti di Bosch 0601B20003 ( GCM10 )

Pos. Descrizione Prezzo IVA escl. Prezzo IVA incl.
I prezzi indicati sono comprensivi di IVA
Custodia del motore
1 1609203J10 20.42 24.91
STATORE
2 1609203J05 49.56 60.46
Non più disponibile, nessuna sostituzione
3 1609203J08
Interruttore on-off
4 1609203H99 10.73 13.09
Cavo di alimentazione
5 1609203J04 9.53 11.63
Custodia del cavo
6 1609203J00 1.18 1.44
Morsetto di fissaggio
7 1609203J01 0.83 1.01
Targhetta
9 1609902641 2.71 3.31
VITE C M4X35
12 1609902007 0.83 1.01
VITE C M4X35
13 1609902006 0.83 1.01
Non più disponibile, nessuna sostituzione
14 1609902079
Nessuna informazione disponibile, non ordinabile
15 1609203J03
PORTA-SPAZZOLA
16 1609203J12 2.71 3.31
Non più disponibile, nessuna sostituzione
17 1609902080
Coperchio del cuscinetto
18 1609902002 1.70 2.07
Anello deflettore d'aria
19 1609203J06 7.58 9.25
Carter del ingranaggio
20 1609203J11 49.56 60.46
COPERTURA
21 1609203J14 2.24 2.73
Flangia del cuscinetto HKC 55
22 1609203J22 18.19 22.19
Montaggio di vite e rondella
23 1609203J09 0.83 1.01
Mandrino di rettifica
24 1609203J25 20.42 24.91
Non più disponibile, nessuna sostituzione
25 1609203J24
Fil di molla
26 2610910754 0.83 1.01
COPERTURA
27 1609203J26 0.83 1.01
Rondella elastica Ø27,5x38,4 MM
28 1609203J21 0.83 1.01
VITE C M4X35
29 2615296765 1.18 1.44
Bottone dell'interruttore
30 1609902177 1.70 2.07
Molla
31 1609203H98 0.83 1.01
VITE C M4X35
32 2610911458 1.70 2.07
INGRANAGGIO
33 1609203J19 18.19 22.19
Non più disponibile, nessuna sostituzione
34 1609203J20
MANICOTTO
35 1609203J18 4.70 5.73
Leva KA 65
36 1609203H79 8.45 10.31
COLLETTO
37 2610910849 0.83 1.01
Copertura TURBO II
38 1619P05836 3.31 4.04
Anello di bloccaggio
39 1609902000 0.83 1.01
Disco
40 2610908270 0.83 1.01
VITE C M4X35
41 2610912548 2.24 2.73
Dado esagonale
42 2610912549 0.83 1.01
Giunto Angolare
44 1609203H94 44.82 54.68
VITE C M4X35
45 2610355267 0.83 1.01
Maniglia TSC 55
46 1609203H96 9.53 11.63
Dado
47 2610358172 0.83 1.01
Dado
48 2610912551 0.83 1.01
VITE C M4X35
49 2610355338 1.18 1.44
PIASTRA DI BASE CPL USA
50 2610907816 113.29 138.21
Anello O
51 2610912553 0.83 1.01
Perno di ritenuta
52 1619P05835 1.18 1.44
Molla compressione
53 2610910765 0.83 1.01
Non più disponibile, nessuna sostituzione
54 2610910838
Rondella di bloccaggio
55 2615297329 0.83 1.01
Spillo
56 2610910848 0.83 1.01
PULSANTE
57 2610912554 0.83 1.01
Bullone di bloccaggio
58 2610907847 1.94 2.37
Spillo
59 2610910842 3.31 4.04
VITE C M4X35
62 2610910781 1.18 1.44
VITE C M4X35
63 2610328605 0.83 1.01
PULSANTE
64 1619P04100 0.83 1.01
Paraurti
65 1619P05837 1.18 1.44
Disco
66 2610911465 1.94 2.37
Anello O
67 2610910788 0.83 1.01
VITE C M4X35
69 2615297323 0.83 1.01
VITE C M4X35
71 2610910790 0.83 1.01
Disco
72 2610910792 0.83 1.01
VITE C M4X35
73 2610911451 0.83 1.01
VITE C M4X35
74 2610911460 0.83 1.01
ASTA FILETTATA
75 2610910786 0.83 1.01
MANICOTTO ESATRICO
76 2610910751 2.24 2.73
Dado
77 2610910760 1.70 2.07
VITE C M4X35
78 2610910797 0.83 1.01
Bullone della Frizione
81 1609203J23 0.83 1.01
Disco
83 2610910779 0.83 1.01
Non più disponibile, nessuna sostituzione
85 1609203L65
Vite M 8x0.8-10
86 2610911466 0.83 1.01
VITE C M4X35
87 1609203L64 0.83 1.01
VITE C M4X35
88 2610910762 3.31 4.04
MANICOTTO ESATRICO
89 2610910766 4.10 5.00
Rondella piana
90 2610355264 1.94 2.37
Non più disponibile, nessuna sostituzione
91 2610910752
Montaggio di vite e rondella
92 1609902003 0.83 1.01
Bullone filettato M4 x 20 DIN 915
93 2610992377 0.83 1.01
Bullone filettato M4 x 20 DIN 915
94 2610910778 1.18 1.44
Bullone filettato M4 x 20 DIN 915
95 2610967437 1.94 2.37
VITE C M4X35
99 2610911461 1.70 2.07
Non più disponibile, nessuna sostituzione
101 1609203H80
Non più disponibile, nessuna sostituzione
102 1609203H81
Molla di torsione TSF 55
103 2610912560 4.10 5.00
MANICOTTO ESATRICO
104 2610910753 0.83 1.01
Non più disponibile, nessuna sostituzione
105 1619P03782
Piastra finale
106 2610910833 4.70 5.73
PUNTATORE
107 2610907852 1.18 1.44
Riflettore DUO 110
108 2610912561 5.83 7.11
BARRA TOMMY
109 2610908288 0.83 1.01
Maniglia TSC 55
110 1609203H83 15.71 19.17
Maniglia TSC 55
111 1609203H85 11.88 14.49
Manopola
112 2610907850 2.71 3.31
Piastra di scala
113 2610907846 1.18 1.44
Fermata Ferroviaria
114 1609203H90 44.82 54.68
STRISCIA
115 2610916122 5.33 6.50
Non più disponibile, nessuna sostituzione
116 2610907824
Tabella per mano- DCC-AG FH
117 2610907813 101.94 124.37
Disco
119 2610309996 0.83 1.01
Non più disponibile, nessuna sostituzione
120 2610910775
Piastra di usura
121 2610907854 1.18 1.44
Etichetta di Avvertimento
122 2610909006 2.71 3.31
Supporto di estensione
123 2610907826 9.53 11.63
Boccola
124 2610911470 3.31 4.04
Chiave a bussola esagonale
125 2610355777 0.83 1.01
Piastra filettata
126 2610910844 0.83 1.01
Non più disponibile, nessuna sostituzione
128 2610990522
RUOTA
129 2610990518 0.83 1.01
Non più disponibile, nessuna sostituzione
130 1619P03548
Copertura di sicurezza
132 1609203H91 55.25 67.40
VITE C M4X35
133 1609203H93 1.18 1.44
Copertura di sicurezza
134 1609203H92 0.83 1.01
Nessuna informazione disponibile, non ordinabile
135 2608601171
VITE C M4X35
136 2610910777 0.83 1.01
VITE C M4X35
137 2610910793 2.24 2.73
VITE C M4X35
138 2610356733 0.83 1.01
VITE C M4X35
139 2615303029 0.83 1.01
Anello di bloccaggio
140 2610912562 0.83 1.01
Dado esagonale
141 2610910794 0.83 1.01
VITE C M4X35
142 1609902005 0.83 1.01
ASTA FILETTATA
143 1609902004 0.83 1.01
VITE C M4X35
144 2610910782 0.83 1.01
Non più disponibile, nessuna sostituzione
145 2610910774
VITE C M4X35
146 2610910776 0.83 1.01
VITE C M4X35
148 2610910799 0.83 1.01
Non più disponibile, nessuna sostituzione
150 2610911467
Disco
151 2610911450 0.83 1.01
Coperchio Protettivo
152 1609203H95 0.83 1.01
Anello di bloccaggio
153 2610990521 0.83 1.01
Piastra di serraggio CS 50 EB
154 2610967433 2.24 2.73
Rondella piana
155 2610358439 0.83 1.01
Anello di bloccaggio
156 2610967438 0.83 1.01
Dado
157 2610967439 0.83 1.01
Bullone filettato M4 x 20 DIN 915
158 2610992372 0.83 1.01
Rondella piana
159 2610027372 0.83 1.01
VITE C M4X35
160 2610951118 0.83 1.01
FERMAGLIO PER CAVO
191 2610967432 2.24 2.73
Nucleo di Ferrite
192 1609203G81 1.18 1.44
CONDENSATORE
193 1609203G82 9.53 11.63
Coperchio
195 1609203H82 6.54 7.98
VITE C M4X35
196 1609203G86 0.83 1.01
Dado esagonale
197 1609902594 0.83 1.01
VITE C M4X35
198 1609203G88 0.83 1.01
RUOTA
199 1619P05834 0.83 1.01
Leva di Bloccaggio
200 1619P05833 4.70 5.73
Bullone di cuscinetto
201 1609203G91 0.83 1.01
Piastra di copertura
202 1609203G92 2.24 2.73
Molla a spirale
205 1609203H86 0.83 1.01
Dado esagonale
206 1609203H87 0.83 1.01
Rondella elastica Ø27,5x38,4 MM
207 1609203H88 0.83 1.01
Dado esagonale
208 1609203H89 0.83 1.01
Blocco di Connessione 230V
210 1609902081 0.83 1.01
Connettore del cavo
211 1609902082 1.18 1.44
Nucleo di Ferrite
212 1609902083 1.94 2.37
Nessuna informazione disponibile, non ordinabile
215 1609902470
Nessuna informazione disponibile, non ordinabile
216 1609902471
Nessuna informazione disponibile, non ordinabile
217 1609902472
Nessuna informazione disponibile, non ordinabile
218 1609902473
Targhetta
219 1609902627 1.94 2.37
SACCO PER LA POLVERE
650 2610911939 13.93 16.99
CHIAVE
652 1609203J02 4.10 5.00
Non più disponibile, nessuna sostituzione
670 2610919255
Non più disponibile, nessuna sostituzione
810 1619P04451
Perno di bloccaggio
864 1619P04162 2.71 3.31
Non più disponibile, nessuna sostituzione
898 1619P03786
