Qui troverai tutte le parti e i disegni disponibili di “Bosch 3601M29020 (GCM10MX)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

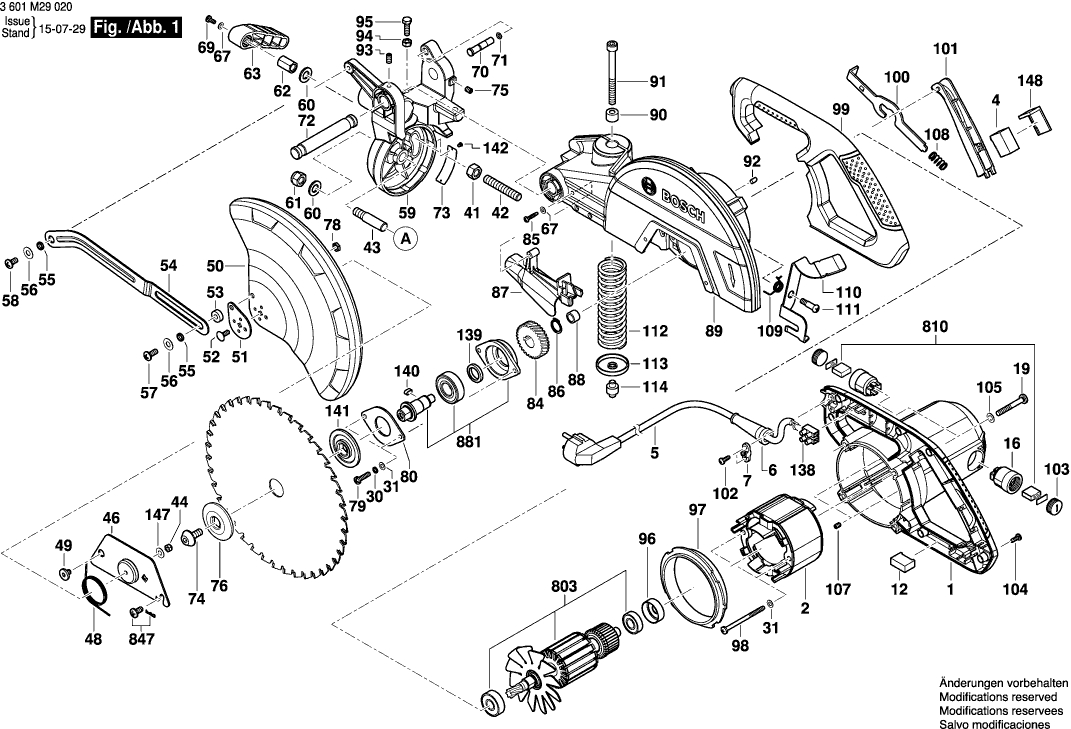

Disegni tecnici di Bosch 3601M29020 (GCM10MX)
Elenco parti di Bosch 3601M29020 (GCM10MX)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1619PA7071 | 39.14 | 47.75 | |
| Campo 230V | ||||
| 2 | 1619PA6835 | 80.26 | 97.92 | |
| Interruttore | ||||
| 4 | 1619PA6703 | 12.82 | 15.64 | |
| Cavo di alimentazione | ||||
| 5 | 1619PA9471 | 12.82 | 15.64 | |
| OCCHIELLO | ||||
| 6 | 1619PA7081 | 1.49 | 1.82 | |
| Morsetto di fissaggio | ||||
| 7 | 1609203J01 | 1.00 | 1.22 | |
| Targhetta | ||||
| 8 | 1619PA9473 | 2.18 | 2.66 | |
| Condensatore di interferenza | ||||
| 12 | 1619PA7095 | 2.08 | 2.54 | |
| PORTA-SPAZZOLA | ||||
| 16 | 1619PA6920 | 6.73 | 8.21 | |
| Vite a testa cilindrica | ||||
| 19 | 1619PA7002 | 3.44 | 4.20 | |
| Regola per Tagli Angolari | ||||
| 22 | 1619PA6924 | 14.94 | 18.23 | |
| Regola per Tagli Angolari | ||||
| 23 | 1619PA6925 | 34.82 | 42.48 | |
| Vite ad ali | ||||
| 24 | 1619PA6926 | 1.00 | 1.22 | |
| ASTA FILETTATA | ||||
| 25 | 1619PA6927 | 1.00 | 1.22 | |
| Rondella piana | ||||
| 26 | 1619PA6928 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 27 | 1619PA6929 | 2.86 | 3.49 | |
| Base DF 700 | ||||
| 28 | 1619PA6930 | 110.30 | 134.57 | |
| Vite a testa cilindrica | ||||
| 29 | 1619PA6931 | 1.00 | 1.22 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 30 | 1619PA6932 | 1.00 | 1.22 | |
| Rondella piana | ||||
| 31 | 1619PA6933 | 1.49 | 1.82 | |
| COPERTURA | ||||
| 32 | 1619PA6934 | 1.00 | 1.22 | |
| Manopola | ||||
| 33 | 1619PA6935 | 5.81 | 7.09 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 34 | 1619PA6921 | 1.49 | 1.82 | |
| Rondella piana | ||||
| 35 | 1619PA6936 | 1.00 | 1.22 | |
| DADO DI BLOCCAGGIO | ||||
| 36 | 1619PA6937 | 1.00 | 1.22 | |
| Allegato | ||||
| 37 | 1619PA6938 | 3.44 | 4.20 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 38 | 1619PA6939 | 1.49 | 1.82 | |
| Dado | ||||
| 39 | 1619PA6940 | 1.49 | 1.82 | |
| Wijzer | ||||
| 40 | 1619PA6941 | 1.00 | 1.22 | |
| Dado | ||||
| 41 | 1619PA6942 | 1.00 | 1.22 | |
| ASTA FILETTATA | ||||
| 42 | 1619PA6943 | 1.49 | 1.82 | |
| Albero di perno | ||||
| 43 | 1619PA6944 | 2.08 | 2.54 | |
| DADO DI BLOCCAGGIO | ||||
| 44 | 1619PA6945 | 1.00 | 1.22 | |
| Scala | ||||
| 45 | 1619PA6922 | 1.00 | 1.22 | |
| Piastra di protezione | ||||
| 46 | 1619PA6946 | 4.18 | 5.10 | |
| Molla di torsione TSF 55 | ||||
| 48 | 1619PA6948 | 1.00 | 1.22 | |
| Vite speciale | ||||
| 49 | 1619PA6949 | 1.00 | 1.22 | |
| Coperchio Protettivo | ||||
| 50 | 1619PA6950 | 14.94 | 18.23 | |
| Piastra di protezione | ||||
| 51 | 1619PA6951 | 1.49 | 1.82 | |
| Vite speciale | ||||
| 52 | 1619PA6952 | 1.49 | 1.82 | |
| Boccola | ||||
| 53 | 1619PA6953 | 1.00 | 1.22 | |
| Collegamento | ||||
| 54 | 1619PA6954 | 4.94 | 6.03 | |
| Boccola | ||||
| 55 | 1619PA6955 | 1.49 | 1.82 | |
| Rondella piana | ||||
| 56 | 1619PA6956 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 57 | 1619PA6957 | 1.00 | 1.22 | |
| Vite speciale | ||||
| 58 | 1619PA6958 | 1.00 | 1.22 | |
| Blocco cuscinetto | ||||
| 59 | 1619PA6959 | 31.42 | 38.33 | |
| Rondella piana | ||||
| 60 | 1619PA6960 | 1.00 | 1.22 | |
| DADO DI BLOCCAGGIO | ||||
| 61 | 1619PA6961 | 1.00 | 1.22 | |
| dado di bloccaggio | ||||
| 62 | 1619PA6962 | 2.08 | 2.54 | |
| Leva KA 65 | ||||
| 63 | 1619PA6963 | 2.08 | 2.54 | |
| Vite esagonale | ||||
| 64 | 1619PA6964 | 2.08 | 2.54 | |
| Base | ||||
| 65 | 1619PA6965 | 110.30 | 134.57 | |
| Unità di spinta | ||||
| 66 | 1619PA6923 | 4.18 | 5.10 | |
| Rondella piana | ||||
| 67 | 1619PA6966 | 1.00 | 1.22 | |
| Verende Sluitring | ||||
| 68 | 1619PA6967 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 69 | 1619PA6968 | 1.00 | 1.22 | |
| Perno di blocco HKC 55 | ||||
| 70 | 1619PA6969 | 1.49 | 1.82 | |
| Anello O | ||||
| 71 | 1619PA6970 | 1.00 | 1.22 | |
| Albero di perno | ||||
| 72 | 1619PA6971 | 3.44 | 4.20 | |
| Scala | ||||
| 73 | 1619PA6972 | 2.86 | 3.49 | |
| Bullone | ||||
| 74 | 1619P03482 | 2.08 | 2.54 | |
| ASTA FILETTATA | ||||
| 75 | 1619PA7349 | 1.00 | 1.22 | |
| Flangia di serraggio | ||||
| 76 | 1619PA6973 | 3.44 | 4.20 | |
| Dado | ||||
| 78 | 1619PA7034 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 79 | 1619PA6975 | 1.00 | 1.22 | |
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 80 | 1619PA6976 | 1.49 | 1.82 | |
| Ingranaggio Elicoidale | ||||
| 84 | 1619PA6980 | 14.94 | 18.23 | |
| Vite a testa cilindrica | ||||
| 85 | 1619PA6981 | 1.00 | 1.22 | |
| Anello di bloccaggio | ||||
| 86 | 1619PA6982 | 1.00 | 1.22 | |
| DEFLETTORE DI POLVERE | ||||
| 87 | 1619PA6983 | 1.00 | 1.22 | |
| Manicotto ad ago AGC 18 | ||||
| 88 | 1619PA6984 | 2.08 | 2.54 | |
| Protezione al tocco | ||||
| 89 | 1619PA6985 | 64.67 | 78.90 | |
| Boccola | ||||
| 90 | 1619PA6986 | 1.00 | 1.22 | |
| Vite esagonale | ||||
| 91 | 1619PA6987 | 1.00 | 1.22 | |
| Bullone distanziatore | ||||
| 92 | 1619PA6988 | 1.00 | 1.22 | |
| ASTA FILETTATA | ||||
| 93 | 1619PA6989 | 1.00 | 1.22 | |
| Dado | ||||
| 94 | 1619PA6990 | 1.00 | 1.22 | |
| Vite esagonale | ||||
| 95 | 1619PA6991 | 1.00 | 1.22 | |
| Anello di gomma 10 MM DI LARGHEZZA | ||||
| 96 | 1619PA6992 | 1.49 | 1.82 | |
| Anello deflettore d'aria | ||||
| 97 | 1619PA6993 | 2.08 | 2.54 | |
| Vite a testa cilindrica | ||||
| 98 | 1619PA6994 | 3.44 | 4.20 | |
| Maniglia TSC 55 | ||||
| 99 | 1619PA6995 | 11.37 | 13.87 | |
| Bloccaggio dell'albero | ||||
| 100 | 1619PA6996 | 2.08 | 2.54 | |
| Grilletto | ||||
| 101 | 1619PA6997 | 2.08 | 2.54 | |
| Vite a testa cilindrica | ||||
| 102 | 1619PA6998 | 1.00 | 1.22 | |
| Coperchio della spazzola | ||||
| 103 | 1619PA6999 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 104 | 1619PA7000 | 1.00 | 1.22 | |
| Rondella piana | ||||
| 105 | 1619PA7001 | 1.00 | 1.22 | |
| ASTA FILETTATA | ||||
| 107 | 1619PA7003 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 108 | 1619PA7004 | 1.00 | 1.22 | |
| Molla di torsione TSF 55 | ||||
| 109 | 1619PA7005 | 1.00 | 1.22 | |
| Leva di bloccaggio | ||||
| 110 | 1619PA7006 | 3.44 | 4.20 | |
| Vite speciale | ||||
| 111 | 1619PA7007 | 1.00 | 1.22 | |
| Molla compressione | ||||
| 112 | 1619PA7008 | 11.37 | 13.87 | |
| Portamolla | ||||
| 113 | 1619PA7009 | 1.49 | 1.82 | |
| Perno Di Posizionamento | ||||
| 114 | 1619PA7010 | 1.00 | 1.22 | |
| PIASTRA AD ANGOLO | ||||
| 129 | 1619PA7011 | 3.44 | 4.20 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 130 | 1619PA7012 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 131 | 1619PA7013 | 1.00 | 1.22 | |
| Piastra di bloccaggio | ||||
| 132 | 1619PA7014 | 1.00 | 1.22 | |
| Braccio portaoggetti | ||||
| 133 | 1619PA7015 | 2.40 | 2.93 | |
| Asta di spinta | ||||
| 134 | 1619PA7016 | 1.49 | 1.82 | |
| Barra di bloccaggio | ||||
| 135 | 1619PA7017 | 1.49 | 1.82 | |
| Spinotto | ||||
| 136 | 1619PA7018 | 2.08 | 2.54 | |
| Molla compressione | ||||
| 137 | 1619PA7019 | 1.00 | 1.22 | |
| Connettore A Spina | ||||
| 138 | 1619PA7020 | 1.49 | 1.82 | |
| Boccola | ||||
| 139 | 1619PA7021 | 1.00 | 1.22 | |
| Chiave Parallela | ||||
| 140 | 1619PA7022 | 1.00 | 1.22 | |
| Flangia di serraggio | ||||
| 141 | 1619PA9477 | 5.81 | 7.09 | |
| Flangia di serraggio | ||||
| 141 | 1619PA7023 | 4.58 | 5.59 | |
| Rivetto | ||||
| 142 | 1619PA7024 | 1.00 | 1.22 | |
| Rondella elastica Ø27,5x38,4 MM | ||||
| 144 | 1619PA7026 | 1.00 | 1.22 | |
| Platkopschroef | ||||
| 145 | 1619PA7027 | 1.00 | 1.22 | |
| SUPPORTO | ||||
| 146 | 1619PA7028 | 1.00 | 1.22 | |
| Rondella piana | ||||
| 147 | 1619PA7029 | 1.00 | 1.22 | |
| Distanziatore | ||||
| 148 | 1619PA7030 | 1.00 | 1.22 | |
| Kabelset | ||||
| 149 | 1619PA7031 | 3.44 | 4.20 | |
| Chiave a bussola esagonale | ||||
| 651 | 1619PA7036 | 2.08 | 2.54 | |
| Morsetto di fissaggio | ||||
| 652 | 1619PA7037 | 11.37 | 13.87 | |
| PIASTRA DI SUPPORTO | ||||
| 653 | 1619PA7046 | 3.44 | 4.20 | |
| SACCO PER LA POLVERE | ||||
| 654 | 1619PA7051 | 6.73 | 8.21 | |
| Supporto di estensione | ||||
| 655 | 1619PA6916 | 14.94 | 18.23 | |
| Indotto | ||||
| 803 | 1619PA7056 | 122.80 | 149.82 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1619PA7057 | 23.90 | 29.16 | |
| Vite speciale | ||||
| 847 | 1619PA7058 | 1.00 | 1.22 | |
| Base | ||||
| 865 | 1619PA9488 | 122.80 | 149.82 | |
| BARRA TOMMY | ||||
| 881 | 1619PA7032 | 14.94 | 18.23 | |
