Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601121603 (GBM23-2E)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

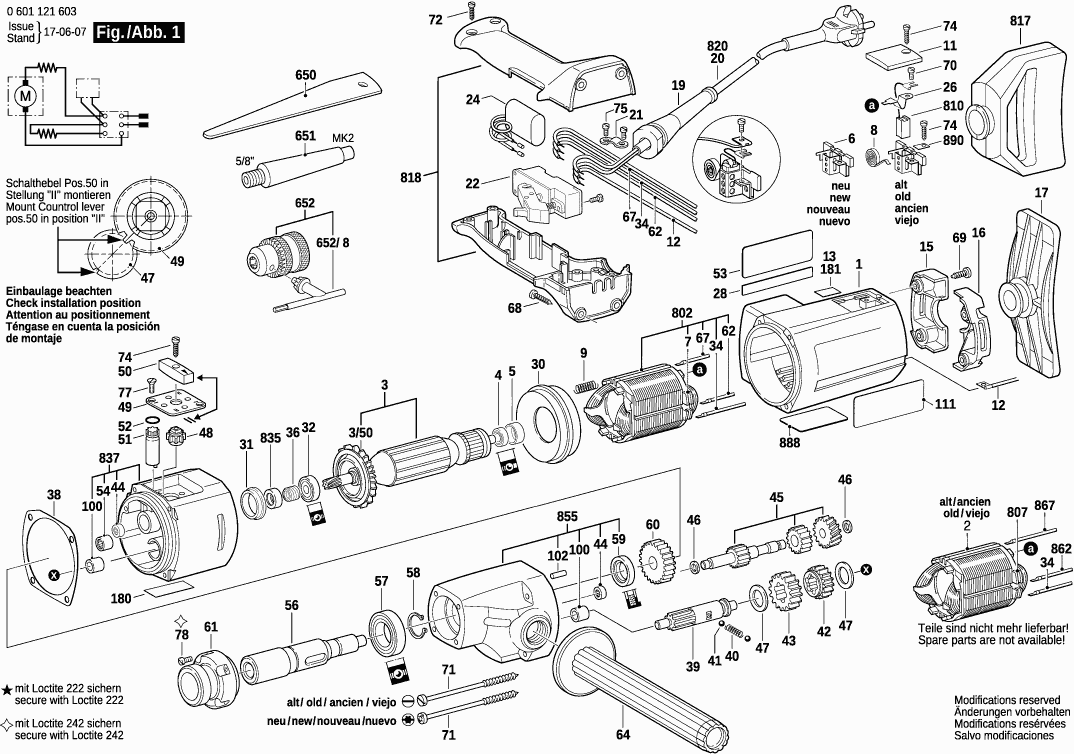

Disegni tecnici di Bosch 0601121603 (GBM23-2E)
Elenco parti di Bosch 0601121603 (GBM23-2E)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 3605108091 | 33.33 | 40.66 | |
| Indotto | ||||
| 3 | 1619P13608 | 126.98 | 154.92 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/50 | 1606610122 | 2.86 | 3.49 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 4 | 2600905032 | 4.94 | 6.03 | |
| Anello intermedio | ||||
| 5 | 1600502011 | 2.40 | 2.93 | |
| PORTA-SPAZZOLA | ||||
| 6 | 3604336012 | 5.81 | 7.09 | |
| Guida cavo | ||||
| 7 | 3601025003 | 1.49 | 1.82 | |
| Molla a spirale AGC 18 | ||||
| 8 | 1604652006 | 1.49 | 1.82 | |
| Molla compressione | ||||
| 9 | 1604613006 | 1.49 | 1.82 | |
| COPERTURA | ||||
| 11 | 3605500063 | 4.21 | 5.14 | |
| Cappuccio di sigillatura BLU | ||||
| 11 | 3605500060 | 1.49 | 1.82 | |
| Cavo di connessione | ||||
| 12 | 1604445006 | 5.81 | 7.09 | |
| COPERTURA | ||||
| 15 | 3605500058 | 12.82 | 15.64 | |
| COPERTURA | ||||
| 16 | 3605500059 | 13.13 | 16.02 | |
| Piastra di pressione | ||||
| 17 | 3601012003 | 7.32 | 8.93 | |
| OCCHIELLO | ||||
| 19 | 3600703011 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 21 | 1601302014 | 2.18 | 2.66 | |
| Non più disponibile, nessuna sostituzione | ||||
| 22 | 1607200075 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 24 | 1607328028 | |||
| Terminale a lamella | ||||
| 26 | 1604477001 | 1.49 | 1.82 | |
| Anello deflettore d'aria | ||||
| 30 | 1600502019 | 3.44 | 4.20 | |
| Anello intermedio | ||||
| 31 | 1600221003 | 2.40 | 2.93 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 32 | 3600905131 | 10.90 | 13.30 | |
| Cavo di connessione | ||||
| 34 | 1604438012 | 7.46 | 9.10 | |
| Anello intermedio | ||||
| 36 | 1600300090 | 3.44 | 4.20 | |
| Piastra di tenuta | ||||
| 38 | 1601015013 | 1.49 | 1.82 | |
| Albero Dentato | ||||
| 39 | 1606309066 | 98.18 | 119.78 | |
| Molla compressione | ||||
| 40 | 1604611022 | 1.49 | 1.82 | |
| Palla | ||||
| 41 | 1903230009 | 1.00 | 1.22 | |
| Ingranaggio Cilindrico | ||||
| 42 | 1606317074 | 31.42 | 38.33 | |
| Ingranaggio Cilindrico | ||||
| 43 | 1606317082 | 39.14 | 47.75 | |
| Manicotto ad ago AGC 18 | ||||
| 44 | 1600910013 | 5.81 | 7.09 | |
| Albero del Pignone | ||||
| 45 | 1606309065 | 98.18 | 119.78 | |
| Rondella di compensazione | ||||
| 46 | 1600100631 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 47 | 1600101647 | 2.08 | 2.54 | |
| Albero di controllo Z=20 | ||||
| 48 | 1606325025 | 2.86 | 3.49 | |
| Piastra Scanalata | ||||
| 49 | 1601038025 | 1.49 | 1.82 | |
| Leva di Controllo | ||||
| 50 | 1602026044 | 7.46 | 9.10 | |
| Albero di controllo Z=10 | ||||
| 51 | 1606325027 | 8.35 | 10.19 | |
| Anello O | ||||
| 52 | 1900210105 | 1.49 | 1.82 | |
| Adesivo | ||||
| 53 | 3601110366 | 3.04 | 3.71 | |
| Manicotto ad ago AGC 18 | ||||
| 54 | 2600910001 | 4.18 | 5.10 | |
| Mandrino di Perforazione | ||||
| 56 | 3606135009 | 91.33 | 111.42 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 57 | 1900905126 | 34.82 | 42.48 | |
| Anello di bloccaggio | ||||
| 58 | 2916650014 | 1.49 | 1.82 | |
| Anello di tenuta | ||||
| 59 | 3600290035 | 11.65 | 14.21 | |
| Ingranaggio Cilindrico | ||||
| 60 | 3606316108 | 34.82 | 42.48 | |
| Flangia Di Fissaggio | ||||
| 61 | 1605703075 | 50.23 | 61.28 | |
| Cavo di connessione | ||||
| 62 | 3604438027 | 9.67 | 11.80 | |
| Maniglia TSC 55 | ||||
| 64 | 1600763010 | 43.12 | 52.61 | |
| Cavo di connessione | ||||
| 67 | 3604438025 | 6.53 | 7.97 | |
| Vite della piastra | ||||
| 68 | 3603435027 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 69 | 2914201529 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 70 | 2910021118 | 1.00 | 1.22 | |
| Vite di grasso AW 10 3x25 | ||||
| 71 | 3603435042 | 1.32 | 1.61 | |
| Vite a testa ovale Torx 4x30 | ||||
| 72 | 2914201508 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 74 | 2910211019 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 75 | 2910211019 | 1.00 | 1.22 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 77 | 2910501120 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 78 | 2910021154 | 1.00 | 1.22 | |
| CUSCINETTO | ||||
| 100 | 3600328033 | 6.53 | 7.97 | |
| Spina Cilindrica | ||||
| 102 | 2917500121 | 1.00 | 1.22 | |
| Targhetta del produttore GBH 2000 | ||||
| 111 | 3601110591 | 2.18 | 2.66 | |
| Scavino | ||||
| 650 | 3601030002 | 10.68 | 13.03 | |
| Campo 230V | ||||
| 802 | 3604220111 | 61.93 | 75.55 | |
| Guida cavo | ||||
| 807 | 3601025003 | 1.49 | 1.82 | |
| Guida cavo | ||||
| 807 | 1601025001 | 1.32 | 1.61 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 3607014012 | 23.90 | 29.16 | |
| Maniglia BLU SCURO | ||||
| 817 | 3605133010 | 47.53 | 57.99 | |
| Maniglia TSC 55 | ||||
| 818 | 3605132031 | 30.08 | 36.70 | |
| Cavo di alimentazione | ||||
| 820 | 3607030489 | 31.42 | 38.33 | |
| Guarnizione labiale dell'albero rotante | ||||
| 835 | 3600290070 | 10.68 | 13.03 | |
| Cuscinetto intermedio | ||||
| 837 | 3607030436 | 102.63 | 125.21 | |
| Cuscinetto Della Spindola | ||||
| 855 | 1605806382 | 146.07 | 178.21 | |
| Targhetta | ||||
| 888 | 160111A3H3 | 2.40 | 2.93 | |
| Rondella Con Linguetta | ||||
| 890 | 1601030022 | 1.49 | 1.82 | |
