Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0601023703 ( GBM13HRE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

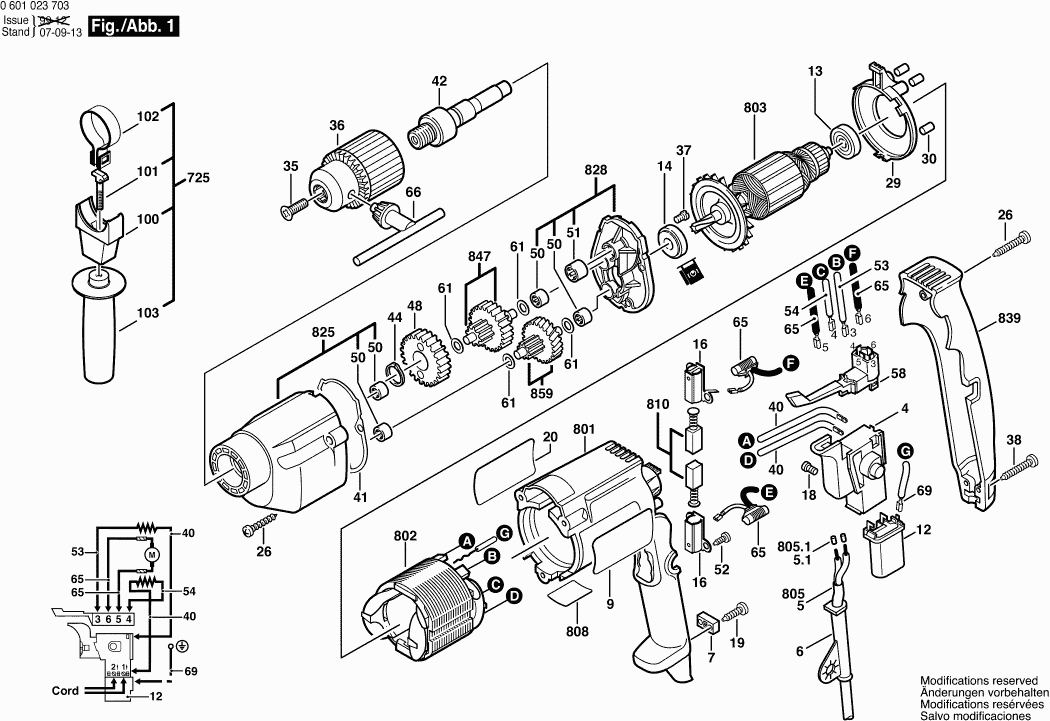

Disegno tecnico del modello Bosch 0601023703 ( GBM13HRE )
Elenco parti di ricambio del modello Bosch 0601023703 ( GBM13HRE )
| Pos. | Descrizione | Prezzo escl. IVA | Prezzo incl. IVA | |
| I prezzi mostrati includono l'IVA | ||||
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 2607200357 | |||
| Ghiandaia finale | ||||
| 5/1 | 1900452012 | 0.83 | 1.01 | |
| OCCHIELLO | ||||
| 6 | 2600707060 | 1.94 | 2.37 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.18 | 1.44 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2610993061 | 2.71 | 3.31 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 2607329114 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1900905018 | 13.93 | 16.99 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905021 | 6.54 | 7.98 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2604337003 | 1.70 | 2.07 | |
| Vite a testa cilindrica | ||||
| 18 | 2603410001 | 1.18 | 1.44 | |
| Vite per lamiera DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.73 | |
| Piastra di Riferimento | ||||
| 20 | 2610993062 | 2.71 | 3.31 | |
| Vite a testa ovale Torx 4x30 | ||||
| 26 | 2603490025 | 0.83 | 1.01 | |
| Disco di copertura | ||||
| 29 | 3600590505 | 1.18 | 1.44 | |
| Paracolpi in gomma | ||||
| 30 | 3602391503 | 1.70 | 2.07 | |
| Vite a testa svasata VN-HK 85 M5x10 | ||||
| 35 | 3603430512 | 3.31 | 4.04 | |
| Mandrino | ||||
| 36 | 1608571069 | 20.42 | 24.91 | |
| Vite della piastra | ||||
| 37 | 2610914380 | 0.83 | 1.01 | |
| Vite da lamiera DIN 7981-ST3,9x25C-H | ||||
| 38 | 2910615022 | 0.83 | 1.01 | |
| Cavo Elettrico | ||||
| 40 | 2604448005 | 1.18 | 1.44 | |
| Disco di tenuta | ||||
| 41 | 3601016503 | 2.24 | 2.73 | |
| Mandrino di Perforazione | ||||
| 42 | 3606120546 | 15.71 | 19.17 | |
| Anello di bloccaggio | ||||
| 44 | 2916650003 | 1.18 | 1.44 | |
| Ingranaggio Cilindrico | ||||
| 48 | 3616318505 | 11.88 | 14.49 | |
| Manicotto ad ago AGC 18 | ||||
| 50 | 2600914010 | 2.24 | 2.73 | |
| Manicotto ad ago AGC 18 | ||||
| 51 | 1600910018 | 4.10 | 5.00 | |
| Vite della piastra | ||||
| 52 | 2610914920 | 0.83 | 1.01 | |
| Cavo di connessione | ||||
| 53 | 2604448074 | 1.70 | 2.07 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 54 | 2604448100 | 0.83 | 1.01 | |
| Interruttore | ||||
| 58 | 2607200231 | 12.41 | 15.14 | |
| Rondella di compensazione | ||||
| 61 | 2600100607 | 1.18 | 1.44 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 65 | 2604465086 | 4.70 | 5.73 | |
| Chiave del mandrino | ||||
| 66 | 2607950007 | 5.33 | 6.50 | |
| Conduttore di terra | ||||
| 69 | 2604448103 | 0.83 | 1.01 | |
| Morsetto di Supporto | ||||
| 100 | 3608040505 | 9.53 | 11.63 | |
| Vite a testa martello M8x40 MM | ||||
| 101 | 1613490002 | 3.31 | 4.04 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 102 | 1611316006 | 1.94 | 2.37 | |
| Maniglia ausiliaria M10 | ||||
| 103 | 1612025019 | 5.33 | 6.50 | |
| Maniglia ausiliaria M8 | ||||
| 725 | 3602025504 | 0.83 | 1.01 | |
| Custodia del motore | ||||
| 801 | 3605108557 | 20.42 | 24.91 | |
| Campo 230V | ||||
| 802 | 2604220392 | 20.42 | 24.91 | |
| STATORE 230V | ||||
| 803 | 2604010803 | 67.25 | 82.04 | |
| Cavo di alimentazione | ||||
| 805 | 1607000385 | 11.88 | 14.49 | |
| Targhetta | ||||
| 808 | 3601119718 | 0.83 | 1.01 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604321905 | 8.45 | 10.31 | |
| Carter del ingranaggio | ||||
| 825 | 3605190525 | 44.82 | 54.68 | |
| Flangia Intermedia | ||||
| 828 | 3605806543 | 23.75 | 28.98 | |
| Coperchio del alloggiamento VERDE | ||||
| 839 | 3605133521 | 6.54 | 7.98 | |
| Albero del ingranaggio | ||||
| 847 | 3606319523 | 36.85 | 44.96 | |
| Ingranaggio di conversione | ||||
| 859 | 3606319524 | 26.84 | 32.74 | |
