Qui troverai tutte le parti e i disegni disponibili di “Bosch 0601169003 (GBM13-2)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

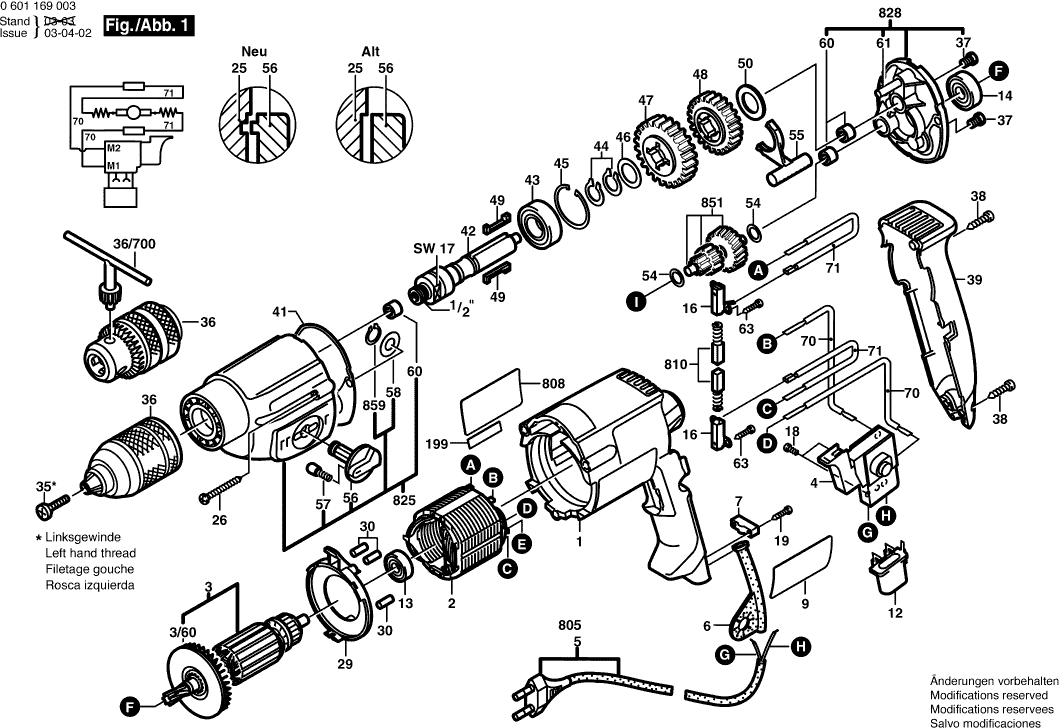

Disegni tecnici di Bosch 0601169003 (GBM13-2)
Elenco parti di Bosch 0601169003 (GBM13-2)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Casa del Motore BLU | ||||
| 1 | 2605104332 | 15.26 | 18.62 | |
| Campo 230V | ||||
| 2 | 2604220429 | 23.90 | 29.16 | |
| Indotto | ||||
| 3 | 2604010575 | 58.03 | 70.80 | |
| Ventola Sunon PMD2412PMB1-A | ||||
| 3/60 | 2606610027 | 2.86 | 3.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 2607200365 | |||
| OCCHIELLO | ||||
| 6 | 2600707059 | 3.44 | 4.20 | |
| Morsetto del cavo | ||||
| 7 | 2601035001 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 2601116663 | 1.90 | 2.32 | |
| Non più disponibile, nessuna sostituzione | ||||
| 12 | 2607329138 | |||
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1900905018 | 16.79 | 20.48 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 14 | 2600905095 | 11.37 | 13.87 | |
| PORTA-SPAZZOLA | ||||
| 16 | 2604337003 | 2.08 | 2.54 | |
| Vite a testa cilindrica | ||||
| 18 | 2603410001 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 19 | 2603490022 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 26 | 2603490025 | 1.00 | 1.22 | |
| Disco di copertura | ||||
| 29 | 2601328046 | 2.52 | 3.07 | |
| Paracolpi in gomma | ||||
| 30 | 3602391503 | 2.08 | 2.54 | |
| Non più disponibile, nessuna sostituzione | ||||
| 35 | 2603421208 | |||
| Mandrino a chiave | ||||
| 36 | 1608571080 | 36.62 | 44.68 | |
| Chiave del mandrino | ||||
| 36/700 | 2607950007 | 6.73 | 8.21 | |
| Vite formante a filettatura M6x25 MM | ||||
| 37 | 2603410048 | 1.49 | 1.82 | |
| Vite a testa ovale Torx 4x30 | ||||
| 38 | 2603490023 | 1.00 | 1.22 | |
| Coperchio del alloggiamento VERDE | ||||
| 39 | 2605132050 | 8.48 | 10.35 | |
| Guarnizione | ||||
| 41 | 2601015012 | 1.32 | 1.61 | |
| Mandrino di perforazione 1/2", SW 17 | ||||
| 42 | 2606135011 | 31.42 | 38.33 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 43 | 1900905110 | 9.67 | 11.80 | |
| Anello di bloccaggio | ||||
| 44 | 2916650006 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 45 | 2916660013 | 2.08 | 2.54 | |
| Rondella di compensazione | ||||
| 46 | 2600100695 | 1.49 | 1.82 | |
| Ingranaggio Cilindrico | ||||
| 47 | 2606316316 | 27.81 | 33.93 | |
| Ingranaggio Cilindrico | ||||
| 48 | 2606316317 | 22.88 | 27.91 | |
| Chiave Piana | ||||
| 49 | 2602300033 | 5.81 | 7.09 | |
| Rondella di compensazione | ||||
| 50 | 2600101668 | 2.86 | 3.49 | |
| Rondella di compensazione | ||||
| 54 | 2600100607 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 55 | 2602033007 | |||
| Pulsante rotativo D34 M6/8T blu | ||||
| 56 | 2602026006 | 3.48 | 4.25 | |
| Cappuccio a cricchetto | ||||
| 57 | 2600590006 | 1.49 | 1.82 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 58 | 2600100618 | 1.00 | 1.22 | |
| Manicotto ad ago AGC 18 | ||||
| 60 | 2600914010 | 2.86 | 3.49 | |
| Spinotto | ||||
| 61 | 2603105043 | 1.24 | 1.51 | |
| Vite a testa ovale Torx 4x30 | ||||
| 63 | 2603490017 | 2.08 | 2.54 | |
| Cavo Elettrico | ||||
| 70 | 2604448005 | 1.49 | 1.82 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 71 | 2604448133 | 2.52 | 3.07 | |
| Cavo di giunzione MX 1200/2 E EF | ||||
| 71 | 2604448100 | 1.00 | 1.22 | |
| Maniglia ausiliaria M10 | ||||
| 753 | 1619PB4323 | 9.67 | 11.80 | |
| Dado esagonale | ||||
| 753/20 | 2915011007 | 1.00 | 1.22 | |
| Vite ad ali | ||||
| 753/30 | 1613480007 | 1.49 | 1.82 | |
| Non più disponibile, nessuna sostituzione | ||||
| 753/50 | 2608040014 | |||
| Vite ad ali | ||||
| 753/60 | 1613480008 | 1.49 | 1.82 | |
| DIEPTEAANSLAG | ||||
| 754 | 2603001019 | 1.00 | 1.22 | |
| Cavo di alimentazione | ||||
| 805 | 1607000385 | 13.13 | 16.02 | |
| Piastra di Riferimento | ||||
| 808 | 9920490116 | 3.71 | 4.53 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000484 | 82.63 | 100.81 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 2604321905 | 9.67 | 11.80 | |
| Custodia ingranaggi NERO | ||||
| 825 | 2605806997 | 52.75 | 64.36 | |
| Flangia Intermedia | ||||
| 828 | 2605700940 | 25.28 | 30.84 | |
| Albero Dentato Z=29/18/11 | ||||
| 851 | 2606308915 | 39.20 | 47.82 | |
| Anello di bloccaggio | ||||
| 859 | 2916080007 | 2.40 | 2.93 | |
