Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611231703 (GBH8DCE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

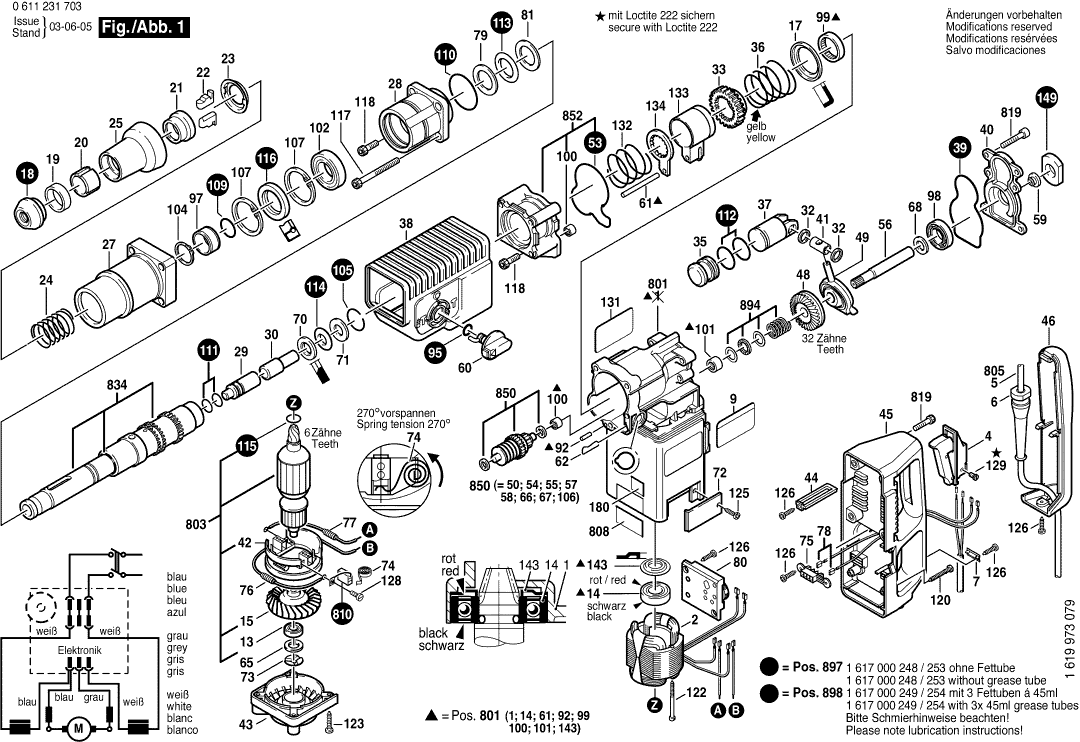

Disegni tecnici di Bosch 0611231703 (GBH8DCE)
Elenco parti di Bosch 0611231703 (GBH8DCE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Campo 230-240V | ||||
| 2 | 1614220101 | 80.26 | 97.92 | |
| Non più disponibile, nessuna sostituzione | ||||
| 4 | 1617200040 | |||
| OCCHIELLO | ||||
| 6 | 3600703011 | 2.86 | 3.49 | |
| Morsetto di fissaggio | ||||
| 7 | 1611034020 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 9 | 1611110733 | 2.40 | 2.93 | |
| Non più disponibile, nessuna sostituzione | ||||
| 13 | 1610905009 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 14 | 1610905024 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 15 | 1616610067 | |||
| Rondella di Attrito | ||||
| 17 | 1610500013 | 2.40 | 2.93 | |
| Tappo protettivo | ||||
| 18 | 1610508017 | 3.44 | 4.20 | |
| Non più disponibile, nessuna sostituzione | ||||
| 19 | 1610202016 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 20 | 1610390015 | |||
| Manicotto di arresto | ||||
| 21 | 1610520001 | 11.37 | 13.87 | |
| Dispositivo di arresto | ||||
| 22 | 1612300027 | 10.90 | 13.30 | |
| Disco di controllo | ||||
| 23 | 1610290025 | 6.73 | 8.21 | |
| Non più disponibile, nessuna sostituzione | ||||
| 24 | 1614616009 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 25 | 1610591009 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 27 | 1615190028 | |||
| Flangia del cuscinetto HKC 55 | ||||
| 28 | 1615805062 | 27.81 | 33.93 | |
| Perno di percussione | ||||
| 29 | 1613124037 | 16.79 | 20.48 | |
| Perno di percussione | ||||
| 30 | 1613124038 | 21.30 | 25.99 | |
| Disco di supporto | ||||
| 32 | 1610101616 | 1.49 | 1.82 | |
| Ingranaggio Cilindrico Z=32/57 | ||||
| 33 | 1616317041 | 58.03 | 70.80 | |
| Percussore | ||||
| 35 | 1618710055 | 23.90 | 29.16 | |
| Molla compressione | ||||
| 36 | 1614621001 | 4.18 | 5.10 | |
| Non più disponibile, nessuna sostituzione | ||||
| 37 | 1618700060 | |||
| Cappuccio di copertura NERO | ||||
| 38 | 1615190027 | 18.94 | 23.11 | |
| Non più disponibile, nessuna sostituzione | ||||
| 39 | 1611015030 | |||
| Coperchio del cuscinetto RTS 400 REQ | ||||
| 40 | 1615808059 | 21.30 | 25.99 | |
| Non più disponibile, nessuna sostituzione | ||||
| 41 | 1613219001 | |||
| PORTA-SPAZZOLA | ||||
| 42 | 1614336005 | 11.37 | 13.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 43 | 1615808068 | |||
| Telaio | ||||
| 44 | 1611015032 | 2.08 | 2.54 | |
| Maniglia NERO | ||||
| 45 | 1615133027 | 47.53 | 57.99 | |
| Non più disponibile, nessuna sostituzione | ||||
| 46 | 1615500269 | |||
| Ingranaggio a corona Z=32 | ||||
| 48 | 1616333032 | 71.68 | 87.45 | |
| Non più disponibile, nessuna sostituzione | ||||
| 49 | 1615819011 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 53 | 1611015031 | |||
| Albero Dentato Z=10 | ||||
| 56 | 1613060012 | 23.90 | 29.16 | |
| Tappo H03 Kiba DF700 | ||||
| 59 | 1610591010 | 1.49 | 1.82 | |
| Maniglia a Morsetto | ||||
| 60 | 1612026033 | 9.67 | 11.80 | |
| Chiodo dritto 5M6x70 RIKO DIN 6325 | ||||
| 61 | 2917550138 | 3.44 | 4.20 | |
| MOLLA DI RITENZIONE OSC 18 | ||||
| 62 | 1614680003 | 1.49 | 1.82 | |
| Disco di Supporto 2,5 MM DI SPESSORE | ||||
| 65 | 1610101617 | 2.40 | 2.93 | |
| Rondella di compensazione | ||||
| 68 | 1610101621 | 2.40 | 2.93 | |
| Compensatieschijf | ||||
| 68 | 1610101618 | 1.00 | 1.22 | |
| Rondella di bloccaggio | ||||
| 70 | 1610103019 | 4.18 | 5.10 | |
| Non più disponibile, nessuna sostituzione | ||||
| 71 | 1610101014 | |||
| Cappuccio di sigillatura BLU | ||||
| 72 | 1615500284 | 2.40 | 2.93 | |
| Flangia di serraggio VN-HK 85 | ||||
| 73 | 1610210082 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 74 | 1614652000 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 75 | 1615190011 | |||
| Filtro di Suppressione AZZURRO | ||||
| 76 | 1617328016 | 4.18 | 5.10 | |
| Filtro di interferenza TURBO II R1 ET-BG | ||||
| 77 | 1617328017 | 3.44 | 4.20 | |
| Non più disponibile, nessuna sostituzione | ||||
| 78 | 1614431022 | |||
| Disco di supporto | ||||
| 79 | 1610102623 | 1.00 | 1.22 | |
| Non più disponibile, nessuna sostituzione | ||||
| 80 | 1617233016 | |||
| Disco di Supporto 3,0 MM DI SPESSORE | ||||
| 81 | 1610102630 | 3.44 | 4.20 | |
| Maniglia ausiliaria M10 | ||||
| 84 | 160202507H | 10.90 | 13.30 | |
| Non più disponibile, nessuna sostituzione | ||||
| 85 | 1618040055 | |||
| Vite a testa martello M8x80 MM | ||||
| 86 | 1613490001 | 8.35 | 10.19 | |
| Fascetta di serraggio Ø70 MM | ||||
| 87 | 1611316008 | 9.67 | 11.80 | |
| Chiodo dritto 5M6x12 RIKO DIN 6325 | ||||
| 92 | 2917550118 | 1.49 | 1.82 | |
| Anello O | ||||
| 95 | 1900210114 | 2.40 | 2.93 | |
| Anello interno TID 18 | ||||
| 97 | 1610202014 | 12.82 | 15.64 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 98 | 1610900023 | 11.37 | 13.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 99 | 1610910068 | |||
| Manicotto ad ago AGC 18 | ||||
| 100 | 2600910001 | 4.18 | 5.10 | |
| Manicotto ad ago AGC 18 | ||||
| 101 | 2600910000 | 5.81 | 7.09 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 102 | 1900900276 | 13.13 | 16.02 | |
| Anello di bloccaggio | ||||
| 104 | 2916650017 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 105 | 1610116004 | 1.49 | 1.82 | |
| Anello di bloccaggio | ||||
| 107 | 2916660024 | 4.94 | 6.03 | |
| Non più disponibile, nessuna sostituzione | ||||
| 109 | 1610210100 | |||
| Anello O | ||||
| 110 | 1600210004 | 2.86 | 3.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 111 | 1610210098 | |||
| Anello O | ||||
| 112 | 1610210109 | 4.18 | 5.10 | |
| Non più disponibile, nessuna sostituzione | ||||
| 113 | 1610210099 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 114 | 1610210093 | |||
| Anello O | ||||
| 115 | 1610210135 | 2.86 | 3.49 | |
| Non più disponibile, nessuna sostituzione | ||||
| 116 | 1610283020 | |||
| Vite a brugola | ||||
| 117 | 2910141262 | 1.00 | 1.22 | |
| Vite a brugola | ||||
| 118 | 2910141244 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 120 | 2910211038 | 1.49 | 1.82 | |
| Vite per lamiera BZ4,8x63 MM | ||||
| 122 | 1603435008 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 123 | 2910211236 | 1.00 | 1.22 | |
| Plaatschroef | ||||
| 125 | 2910601118 | 1.00 | 1.22 | |
| Vite della piastra | ||||
| 126 | 2910211011 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 128 | 2910021118 | 1.00 | 1.22 | |
| Vite a testa cilindrica | ||||
| 129 | 2603410001 | 1.49 | 1.82 | |
| Targhetta del produttore GBH 2000 | ||||
| 131 | 1611110735 | 3.44 | 4.20 | |
| Molla compressione | ||||
| 132 | 1614619009 | 3.44 | 4.20 | |
| Boccola di guida STM 1800 | ||||
| 133 | 1610390028 | 10.90 | 13.30 | |
| Anello di bloccaggio | ||||
| 134 | 1610200018 | 6.73 | 8.21 | |
| Non più disponibile, nessuna sostituzione | ||||
| 143 | 1610109017 | |||
| Disco di feltro | ||||
| 149 | 1610108014 | 2.86 | 3.49 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.27 | |
| Non più disponibile, nessuna sostituzione | ||||
| 750 | 2605438262 | |||
| DIEPTEAANSLAG | ||||
| 751 | 1613001003 | 1.00 | 1.22 | |
| Extra Handgreep | ||||
| 784 | 2602025062 | 0.83 | 1.01 | |
| Custodia del motore | ||||
| 801 | 1617000996 | 219.55 | 267.85 | |
| Armatura 220-240V | ||||
| 803 | 1614011061 | 352.50 | 430.05 | |
| Cavo di alimentazione | ||||
| 805 | 1607000228 | 23.90 | 29.16 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1617014110 | 16.79 | 20.48 | |
| Vite a brugola DIN 912-M6x25-10.9 | ||||
| 819 | 1617000123 | 4.94 | 6.03 | |
| Frizione dell'utensile | ||||
| 826 | 1617000957 | 219.55 | 267.85 | |
| Tubo del martello | ||||
| 834 | 1617000960 | 244.89 | 298.77 | |
| Frizione a ruota dentata | ||||
| 850 | 1617000934 | 122.80 | 149.82 | |
| Flangia del cuscinetto HKC 55 | ||||
| 852 | 1617000803 | 80.26 | 97.92 | |
| Non più disponibile, nessuna sostituzione | ||||
| 894 | 1617000169 | |||
| Set Di Parti di Consumo | ||||
| 897 | 1617000248 | 43.12 | 52.61 | |
| Set Di Parti di Consumo | ||||
| 898 | 1617000249 | 47.53 | 57.99 | |
