Qui troverai tutte le parti e i disegni disponibili del 'Bosch 0611214603 ( GBH8/65DCE )'. Da qui puoi ordinare direttamente tutte le parti desiderate. Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da una a quattro settimane. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Si prega di notare quanto segue quando si ordina:

Disegno tecnico del modello Bosch 0611214603 ( GBH8/65DCE )

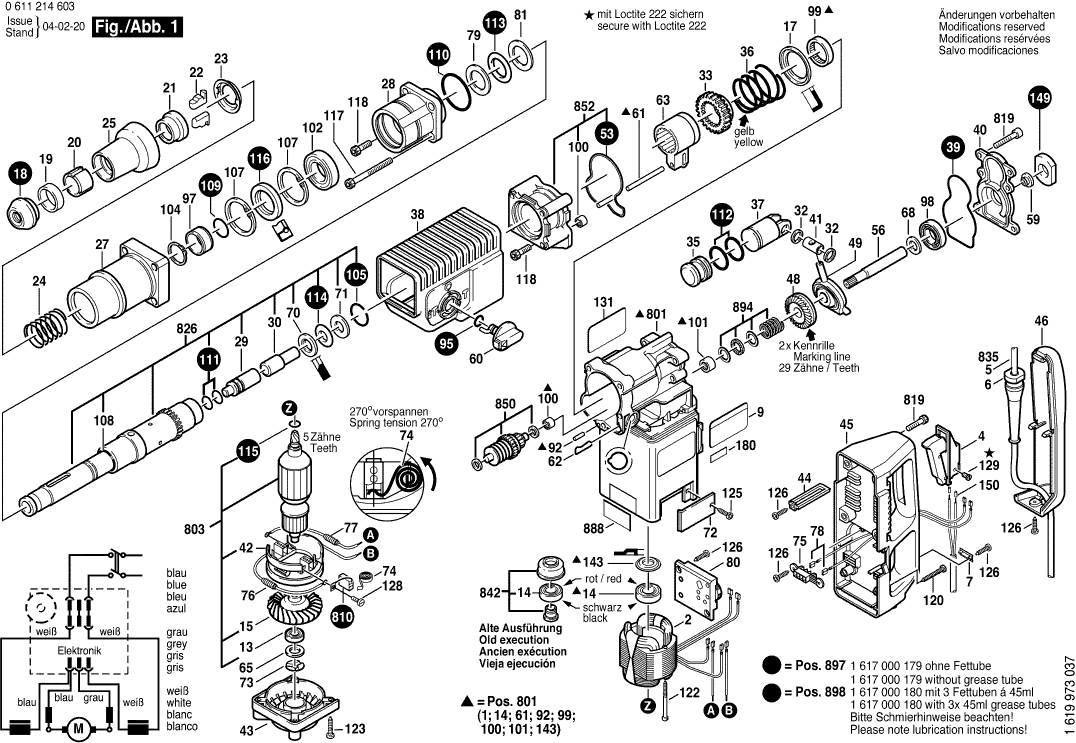

Disegno tecnico 1
Clicca per ingrandire

Disegno tecnico 2
Clicca per ingrandire

Elenco parti di ricambio del modello Bosch 0611214603 ( GBH8/65DCE )

Pos. Descrizione Prezzo escl. IVA Prezzo incl. IVA
I prezzi mostrati includono l'IVA
Campo 230-240V
2 1614220101 67.25 82.04
Non più disponibile, nessuna sostituzione
4 1617200040
OCCHIELLO
6 3600703011 2.24 2.73
OCCHIELLO
6 1610703053 1.94 2.37
Morsetto di fissaggio
7 1611034020 1.18 1.44
Targhetta del produttore GBH 2000
9 1611110706 2.24 2.73
Non più disponibile, nessuna sostituzione
13 1610905009
CUSCINETTO A SFERE OSC 18
14 1610905015 9.53 11.63
Non più disponibile, nessuna sostituzione
15 1616610067
Rondella di Attrito
17 1610500013 1.94 2.37
Tappo protettivo
18 1610508017 2.71 3.31
Camicia del cilindro
19 1610202016 8.45 10.31
Non più disponibile, nessuna sostituzione
20 1610390015
Manicotto di arresto
21 1610520001 9.53 11.63
Dispositivo di arresto
22 1612300027 8.45 10.31
Disco di controllo
23 1610290025 5.33 6.50
Molla compressione
24 1614616009 2.24 2.73
Manicotto di Protezione
25 1610591009 5.33 6.50
Tappo protettivo
27 1615190028 4.10 5.00
Flangia del cuscinetto HKC 55
28 1615805062 23.75 28.98
Perno di percussione
29 1613124037 13.93 16.99
Perno di percussione
30 1613124038 18.19 22.19
Disco di supporto
32 1610101616 1.18 1.44
Ingranaggio Cilindrico Z=32/57
33 1616317041 49.56 60.46
Percussore
35 1618710055 20.42 24.91
Molla compressione
36 1614621001 3.31 4.04
Pistone del martello
37 1618700060 18.19 22.19
Cappuccio di copertura NERO
38 1615190027 15.71 19.17
Telaio di sigillatura
39 1611015030 3.31 4.04
Coperchio del cuscinetto RTS 400 REQ
40 1615808059 18.19 22.19
Spinotto del pistone
41 1613219001 6.54 7.98
PORTA-SPAZZOLA
42 1614336005 9.53 11.63
Coperchio del cuscinetto BLU
43 1615808068 18.19 22.19
Telaio
44 1611015032 1.70 2.07
Maniglia NERO
45 1615133027 40.61 49.54
Non più disponibile, nessuna sostituzione
46 1615500269
Ingranaggio a corona Z=29
48 1616333025 67.25 82.04
Cuscinetto di Trasmissione Su Disegno Pos.830
49 1615819011 73.72 89.94
Telaio di sigillatura
53 1611015031 4.70 5.73
Albero Dentato Z=10
56 1613060012 20.42 24.91
Tappo H03 Kiba DF700
59 1610591010 1.18 1.44
Maniglia a Morsetto
60 1612026033 7.58 9.25
Chiodo dritto 5M6x70 RIKO DIN 6325
61 2917550138 2.71 3.31
MOLLA DI RITENZIONE OSC 18
62 1614680003 1.18 1.44
Frizione dell'utensile
63 1617000957 187.62 228.90
Disco di Supporto 2,5 MM DI SPESSORE
65 1610101617 1.94 2.37
Rondella di compensazione
68 1610101621 1.18 1.44
Rondella di compensazione
68 1610101618 0.83 1.01
Rondella di bloccaggio
70 1610103019 3.31 4.04
Non più disponibile, nessuna sostituzione
71 1610101014
Cappuccio di sigillatura BLU
72 1615500284 1.94 2.37
Flangia di serraggio VN-HK 85
73 1610210082 0.83 1.01
Non più disponibile, nessuna sostituzione
74 1614652000
Custodia della Presa
75 1615190011 1.70 2.07
Filtro di Suppressione AZZURRO
76 1617328016 3.31 4.04
Filtro di interferenza TURBO II R1 ET-BG
77 1617328017 2.71 3.31
Cavo di connessione L=35 MM BIANCO
78 1614431022 1.70 2.07
Disco di supporto
79 1610102623 0.83 1.01
Non più disponibile, nessuna sostituzione
80 1617233016
Disco di Supporto 3,0 MM DI SPESSORE
81 1610102630 2.71 3.31
Maniglia ausiliaria M10
84 160202507H 8.45 10.31
Maniglia ausiliaria M10
84 1612025019 5.33 6.50
Morsetto di sostegno Ø70 MM
85 1618040055 10.73 13.09
Vite a testa martello M8x80 MM
86 1613490001 6.54 7.98
Fascetta di serraggio Ø70 MM
87 1611316008 7.58 9.25
Vite ad ali
89 1613480010 2.24 2.73
Non più disponibile, nessuna sostituzione
90 1613300006
PIASTRA DI MONTAGGIO
91 1611030010 1.70 2.07
Chiodo dritto 5M6x12 RIKO DIN 6325
92 2917550118 1.18 1.44
Anello O
95 1900210114 1.94 2.37
Anello interno TID 18
97 1610202014 10.73 13.09
CUSCINETTO A SFERE OSC 18
98 1610900023 9.53 11.63
Manicotto ad ago AGC 18
99 1610910068 8.45 10.31
Manicotto ad ago AGC 18
100 2600910001 3.31 4.04
Manicotto ad ago AGC 18
101 2600910000 4.70 5.73
CUSCINETTO A SFERE OSC 18
102 1900900276 11.88 14.49
Anello di bloccaggio
104 2916650017 1.18 1.44
Anello di bloccaggio
105 1610116004 1.18 1.44
Anello di bloccaggio
107 2916660024 4.10 5.00
Anello di ritenuta 30x2 DIN7993-B30
108 2916550014 1.18 1.44
Non più disponibile, nessuna sostituzione
109 1610210100
Anello O
110 1600210004 1.70 2.07
Anello O 16.0x2.5 MM
111 1610210098 1.70 2.07
Anello O
112 1610210109 3.31 4.04
Non più disponibile, nessuna sostituzione
113 1610210099
Anello O
114 1610210093 0.83 1.01
Anello O 10,0x1,0 MM
115 1610210118 2.71 3.31
Guarnizione labiale dell'albero rotante
116 1610283020 5.33 6.50
Vite a brugola
117 2910141262 0.83 1.01
Vite a brugola
118 2910141244 1.18 1.44
Vite della piastra
120 2910211038 1.18 1.44
Vite per lamiera BZ4,8x63 MM
122 1603435008 1.18 1.44
Vite della piastra
123 2910211236 0.83 1.01
Vite della piastra
125 2910601118 0.83 1.01
Vite della piastra
126 2910211011 0.83 1.01
Vite a testa cilindrica
128 2910021118 0.83 1.01
Vite a testa cilindrica
129 2603410001 1.18 1.44
Targhetta del produttore GBH 2000
131 1611110707 2.24 2.73
Molla compressione
132 1614619009 2.71 3.31
Boccola di guida STM 1800
133 1610390028 8.45 10.31
Anello di bloccaggio
134 1610200018 5.33 6.50
Non più disponibile, nessuna sostituzione
143 2916120023
Disco di feltro
149 1610108014 2.24 2.73
Gruppo di parti di ricambio BLU
801 1617000967 168.86 206.01
Indotto 230-240V
803 1614011054 209.26 255.30
KIT DI SERVIZIO 115V
810 1617014110 13.93 16.99
Vite a brugola DIN 912-M6x25-10.9
819 1617000123 4.10 5.00
Frizione dell'utensile
826 1617000957 187.62 228.90
Cavo di alimentazione
835 1607000228 20.42 24.91
Gruppo di parti di servizio
842 1617000966 81.47 99.39
Frizione a ruota dentata
850 1617000934 101.94 124.37
Flangia del cuscinetto HKC 55
852 1617000803 67.25 82.04
Fermo di profondità TSF 55 EBQ
879 1613001008 6.54 7.98
Non più disponibile, nessuna sostituzione
884 1612025035
Targhetta
888 160111A3H3 1.94 2.37
Non più disponibile, nessuna sostituzione
894 1617000169
Set Di Parti di Consumo
897 1617000179 33.45 40.81
Set Di Parti di Consumo
898 1617000180 44.82 54.68
