Qui troverai tutte le parti e i disegni disponibili di “Bosch 0611263703 (GBH7-46DE)”. Da qui puoi ordinare direttamente tutte le parti desiderate.Molte parti devono essere ordinate dal produttore, a seconda della marca, ciò richiede da 5 a 10 giorni lavorativi. Tutte le informazioni che abbiamo sono sul nostro sito web, non possiamo consigliarti su ciò di cui hai bisogno, per questo dovrai restituire la macchina per la riparazione. Nota quanto segue al momento dell’ordinazione:

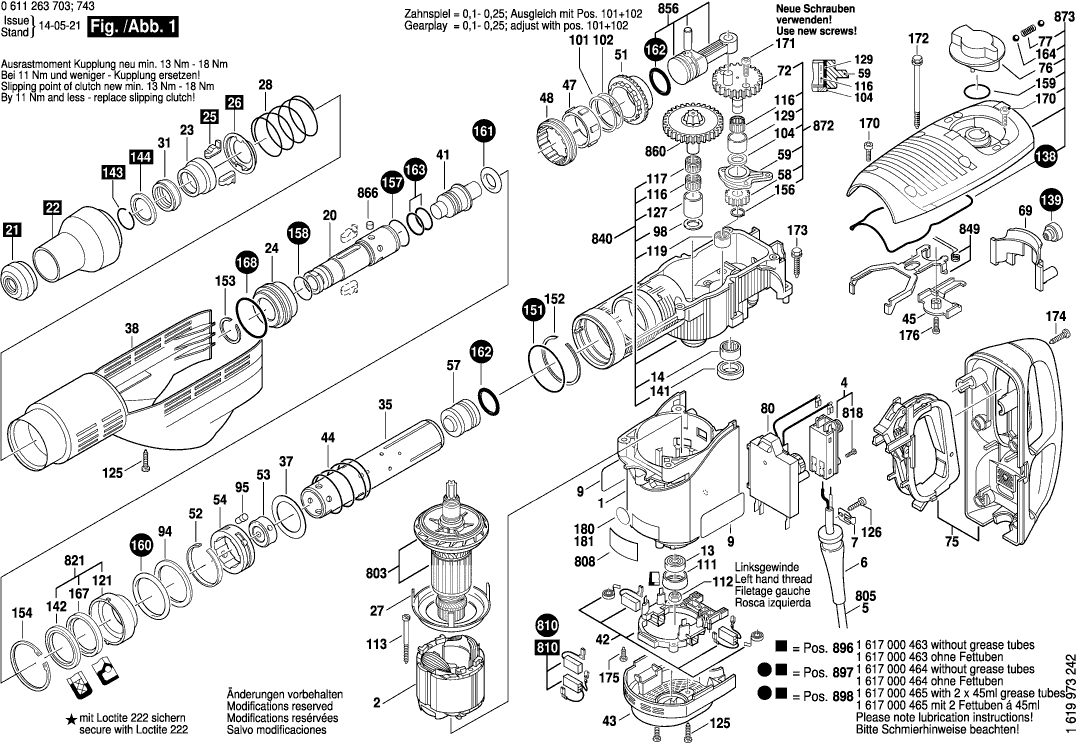

Disegni tecnici di Bosch 0611263703 (GBH7-46DE)
Elenco parti di Bosch 0611263703 (GBH7-46DE)
| Pos. | Descrizione | Prezzo IVA escl | Prezzo IVA incl | |
| I prezzi indicati sono comprensivi di IVA | ||||
| Custodia del motore | ||||
| 1 | 1615108131 | 26.62 | 32.48 | |
| Campo 230V | ||||
| 2 | 1614220124 | 31.42 | 38.33 | |
| Interruttore | ||||
| 4 | 1617200048 | 16.79 | 20.48 | |
| OCCHIELLO | ||||
| 6 | 1610703053 | 2.40 | 2.93 | |
| Morsetto di fissaggio | ||||
| 7 | 1601302018 | 1.49 | 1.82 | |
| Adesivo | ||||
| 9 | 1611110D11 | 3.04 | 3.71 | |
| CUSCINETTO A SFERE OSC 18 | ||||
| 13 | 1610900026 | 11.37 | 13.87 | |
| CUSCINETTO A RULLINI | ||||
| 14 | 1610910096 | 21.30 | 25.99 | |
| Frizione dell'utensile | ||||
| 20 | 1618597072 | 91.33 | 111.42 | |
| Tappo protettivo | ||||
| 21 | 1610508035 | 4.58 | 5.59 | |
| Non più disponibile, nessuna sostituzione | ||||
| 22 | 1610591021 | |||
| Manicotto di arresto | ||||
| 23 | 1610520001 | 11.37 | 13.87 | |
| Non più disponibile, nessuna sostituzione | ||||
| 24 | 1610500021 | |||
| Dispositivo di arresto | ||||
| 25 | 1612300027 | 10.90 | 13.30 | |
| Disco di controllo | ||||
| 26 | 1610290025 | 6.73 | 8.21 | |
| Anello deflettore d'aria | ||||
| 27 | 1610591023 | 1.32 | 1.61 | |
| Molla compressione | ||||
| 28 | 1614621004 | 2.18 | 2.66 | |
| Anello di smorzamento | ||||
| 31 | 1610290049 | 2.86 | 3.49 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 35 | 1615806156 | |||
| Disco di supporto | ||||
| 37 | 1610102047 | 2.52 | 3.07 | |
| Cappuccio di copertura STM 1800 | ||||
| 38 | 1615190142 | 26.62 | 32.48 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 41 | 1613124080 | |||
| Non più disponibile, nessuna sostituzione | ||||
| 42 | 1614336026 | |||
| Custodia del ventilatore | ||||
| 43 | 1615500305 | 9.47 | 11.55 | |
| Molla compressione | ||||
| 44 | 1614621005 | 2.18 | 2.66 | |
| PIASTRA DI FERMO | ||||
| 45 | 1610591039 | 2.52 | 3.07 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 47 | 1619990149 | |||
| Manicotto della frizione | ||||
| 48 | 1619990151 | 26.62 | 32.48 | |
| Ingranaggio a Corona | ||||
| 51 | 1616333035 | 50.23 | 61.28 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 52 | 1614601056 | |||
| Boccola di guida STM 1800 | ||||
| 53 | 1610231000 | 9.47 | 11.55 | |
| Distanziali | ||||
| 54 | 1610190033 | 5.96 | 7.27 | |
| Percussore | ||||
| 57 | 1618710083 | 30.08 | 36.70 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 58 | 1616317056 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 59 | 1615805067 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 69 | 1610099006 | |||
| Ruota dentata eccentrica | ||||
| 72 | 1616317067 | 75.38 | 91.96 | |
| Non più disponibile, nessuna sostituzione | ||||
| 75 | 1615132102 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 76 | 1612026100 | |||
| Molla compressione | ||||
| 77 | 1614610010 | 1.32 | 1.61 | |
| Regolatore di velocità | ||||
| 80 | 1617233042 | 67.98 | 82.94 | |
| Maniglia ausiliaria M10 | ||||
| 84 | 160202507H | 10.90 | 13.30 | |
| Morsetto di Supporto | ||||
| 85 | 1618040071 | 5.27 | 6.43 | |
| ANELLO DI FISSAGGIO D38X1,75 | ||||
| 87 | 1617000834 | 14.82 | 18.08 | |
| Disco di supporto | ||||
| 94 | 1610290052 | 2.18 | 2.66 | |
| Spina di azionamento | ||||
| 95 | 1613120018 | 2.18 | 2.66 | |
| Rondella di regolazione 0,4 MM DI SPESSORE | ||||
| 98 | 1610101015 | 1.49 | 1.82 | |
| Rondella di compensazione | ||||
| 101 | 1610102049 | 2.18 | 2.66 | |
| Rondella di compensazione | ||||
| 102 | 1610102048 | 2.18 | 2.66 | |
| Rondella di bloccaggio | ||||
| 104 | 1610190027 | 5.81 | 7.09 | |
| CUSCINETTO | ||||
| 111 | 1610290046 | 2.86 | 3.49 | |
| Dado esagonale | ||||
| 112 | 1613300007 | 1.49 | 1.82 | |
| Vite della piastra | ||||
| 113 | 1613412001 | 1.49 | 1.82 | |
| Assemblea di aghi rotanti | ||||
| 116 | 1610913029 | 4.18 | 5.10 | |
| Assemblea di aghi rotanti | ||||
| 117 | 1610913011 | 5.96 | 7.27 | |
| CUSCINETTO A RULLINI | ||||
| 119 | 1610910081 | 13.13 | 16.02 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 121 | 1610328016 | |||
| Vite a testa ovale Torx 4x30 | ||||
| 125 | 1613435011 | 1.32 | 1.61 | |
| Vite della piastra | ||||
| 126 | 2910211019 | 1.00 | 1.22 | |
| CUSCINETTO | ||||
| 127 | 1610300060 | 6.53 | 7.97 | |
| CUSCINETTO | ||||
| 129 | 1610300067 | 10.68 | 13.03 | |
| Disco di tenuta | ||||
| 138 | 1611015047 | 5.96 | 7.27 | |
| Tappo H03 Kiba DF700 | ||||
| 139 | 1610508050 | 2.40 | 2.93 | |
| Guarnizione labiale dell'albero rotante | ||||
| 141 | 1610290028 | 3.44 | 4.20 | |
| Guarnizione labiale dell'albero rotante | ||||
| 142 | 1610290050 | 4.58 | 5.59 | |
| Anello di ritenzione | ||||
| 143 | 1614601021 | 7.46 | 9.10 | |
| Disco di supporto | ||||
| 144 | 1610103021 | 2.52 | 3.07 | |
| Anello O | ||||
| 151 | 1610210148 | 2.18 | 2.66 | |
| Anello di ritenzione | ||||
| 152 | 1614601029 | 1.32 | 1.61 | |
| Anello di ritenzione | ||||
| 153 | 1614601028 | 1.32 | 1.61 | |
| Anello di bloccaggio | ||||
| 154 | 1610119011 | 2.52 | 3.07 | |
| Anello di bloccaggio | ||||
| 156 | 2916650003 | 1.49 | 1.82 | |
| Anello O | ||||
| 157 | 1610210142 | 2.40 | 2.93 | |
| Anello O | ||||
| 158 | 1610210139 | 2.40 | 2.93 | |
| Anello O | ||||
| 159 | 1610210141 | 1.32 | 1.61 | |
| Anello O | ||||
| 160 | 1610210140 | 1.90 | 2.32 | |
| Anello O | ||||
| 161 | 1610210145 | 6.53 | 7.97 | |
| Anello O | ||||
| 162 | 1610210109 | 4.18 | 5.10 | |
| Anello O | ||||
| 163 | 1610210144 | 4.94 | 6.03 | |
| O-ring | ||||
| 163 | 1610210186 | 2.08 | 2.54 | |
| Palla | ||||
| 164 | 1903230013 | 2.08 | 2.54 | |
| Guarnizione labiale dell'albero rotante | ||||
| 167 | 1610290051 | 3.71 | 4.53 | |
| Anello O | ||||
| 168 | 1610210149 | 2.18 | 2.66 | |
| Vite microincapsulata | ||||
| 170 | 2914551164 | 1.00 | 1.22 | |
| Vite microincapsulata | ||||
| 171 | 1613414021 | 1.90 | 2.32 | |
| Montaggio di vite e rondella | ||||
| 172 | 1613435028 | 1.90 | 2.32 | |
| Montaggio di vite e rondella | ||||
| 173 | 1613433001 | 1.00 | 1.22 | |
| Vite a testa ovale Torx 4x30 | ||||
| 174 | 1613435010 | 2.08 | 2.54 | |
| Vite della piastra | ||||
| 175 | 2912401018 | 1.00 | 1.22 | |
| Vite formante a filettatura M6x25 MM | ||||
| 176 | 1613435029 | 1.00 | 1.22 | |
| Tubo di Grassa 30 ML | ||||
| 661 | 1615430010 | 5.96 | 7.27 | |
| Cassa di trasporto | ||||
| 691 | 161543851A | 47.53 | 57.99 | |
| Indotto | ||||
| 803 | 1614010213 | 126.98 | 154.92 | |
| Cavo di alimentazione | ||||
| 805 | 1617000723 | 27.81 | 33.93 | |
| Targhetta | ||||
| 808 | 160111A3H3 | 2.40 | 2.93 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1607000487 | 126.98 | 154.92 | |
| KIT DI SERVIZIO 115V | ||||
| 810 | 1617014135 | 16.66 | 20.33 | |
| Vite a testa cilindrica | ||||
| 818 | 2910011088 | 1.00 | 1.22 | |
| CUSCINETTO | ||||
| 821 | 1617000824 | 26.62 | 32.48 | |
| Scatola di Meccanismo d'Impatto | ||||
| 840 | 1617000872 | 189.28 | 230.92 | |
| Forcella di controllo | ||||
| 849 | 1617000826 | 50.23 | 61.28 | |
| Pistone del martello | ||||
| 856 | 1617000873 | 33.33 | 40.66 | |
| ACCOPPIAMENTO | ||||
| 860 | 1617000828 | 189.28 | 230.92 | |
| Set di Rulli | ||||
| 866 | 1617000406 | 4.58 | 5.59 | |
| Nessuna informazione disponibile, non ordinabile | ||||
| 872 | 1617000874 | |||
| Nessuna informazione disponibile, non ordinabile | ||||
| 873 | 1617000875 | |||
| Maniglia ausiliaria M10 | ||||
| 884 | 1612025051 | 41.30 | 50.39 | |
| Tubo di Grasso 45 ml | ||||
| 894 | 1615430015 | 39.14 | 47.75 | |
| Tubo di Grasso 45 ml | ||||
| 895 | 1615430002 | 47.53 | 57.99 | |
| Scatola di Servizio | ||||
| 896 | 1617000463 | 45.52 | 55.53 | |
| Set Di Parti di Consumo | ||||
| 897 | 1617000464 | 67.98 | 82.94 | |
| Set Di Parti di Consumo | ||||
| 898 | 1617000465 | 91.33 | 111.42 | |
